Projektierung und Inbetriebnahme
In der Projektierungsphase wird gemäss der Raum- und Zonenaufteilung des Ge-
bäudes die Anzahl Geräte, deren Einsatzbereich (Applikation) und deren L
ONMARK-
Verknüpfungen untereinander und zu Drittgeräten bestimmt.
Bei der Inbetriebnahme wird die bei der Projektierung festgelegte Netzwerkstruktur
(Applikationen, Parameter, L
ONMARK-Verknüpfungen etc.) in die Geräte abgebildet.
Inbetriebnahme- und Service-Tool RXT10
Die Projektierung im technischen Büro wie auch die Inbetriebnahme auf der Anlage
werden effizient unterstützt durch das Inbetriebnahme- und Service-Tool RXT10.
(In Desigo V5 sind auch Standard-LNS-Tools zugelassen, z.B. NL220, LonMaker).
RXT10 ist eine PC-Software, die unter Windows 7 und Windows 8.1 lauffähig ist.
Das Inbetriebnahme- und Service-Tool deckt folgende Funktionen ab:
• Auswahl der Applikation für jeden Raum
• Bestimmung der notwendigen Raum-Controller und deren Parametrierung
• Integration von LONMARK-konformen Drittgeräten (z.B. LNS Plug-Ins)
• Erstellen der LONMARK-Verknüpfungen
• Aufteilung des Netzwerks in Segmente und Einfügen von Routern
• Adressierung der Geräte
• Laden der Netzwerkstruktur in die Geräte (inkl. Applikationen)
• Inbetriebhahme-Unterstützung
• Projektdokumentation
• Grafische Netzansicht
• usw.
Auswahl der Applikation und der Geräte
Aus der umfangreichen Applikationsbibliothek, wird für jeden Raum oder Raumteil
zuerst die entsprechende Applikation und dann die dazu passenden Geräte ausgewählt
(in untenstehendem Beispiel Applikation INT06 und Geräte RXC30, RXC40, RXC41).

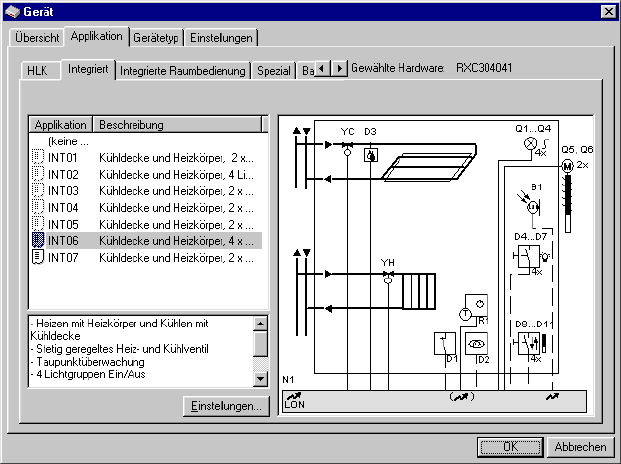

Auswahl der Applikation
