Kombinierte Applikationen
Die HLK-Applikationen für die modularen Raum-Controller RXC30, RXC31 und RXC39
lassen sich mit Licht- und Jalousiensteuerung kombinieren (Erweiterungsmodule
RXC40 und RXC41).
Eine kombinierte Applikation besteht aus einer HLK-Applikation und einer oder
mehreren Elektro-Funktionen.
Beispiele:

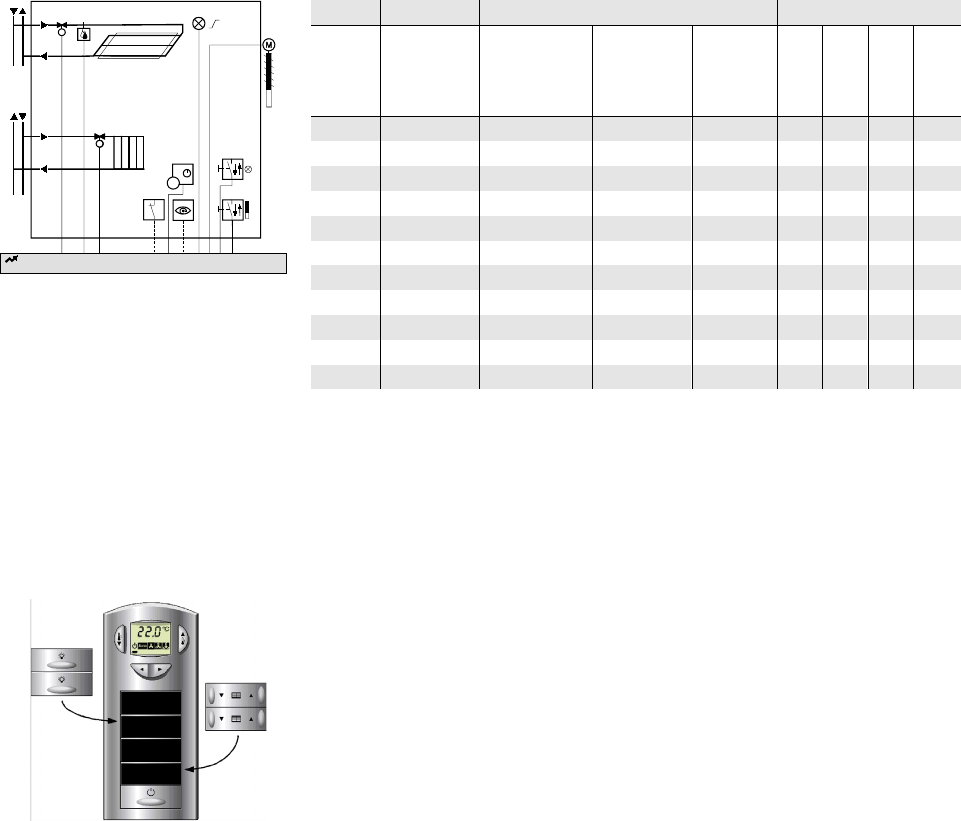

Appl. HLK-Appl. Elektro-Funktion Controller
Licht
Ein/Aus
1)
Licht
gedimmt
Jalousie
Auf/Ab
2)
RXC30 RXC31 RXC40 RXC41
INT01 CLC02
3)
2 x 1
INT02 CLC02
3)
4 x 1 1
INT03 CLC02
3)
2 x 2 x 1 1
INT04 CLC02
3)
2 x 2 x 1 1
INT05 CLC02
3)
2 x 4 x 1 2
usw.
INT10 VAV08
4)
2 x 1 1
INT11 VAV08
4)
4 x 1 2
INT12 VAV08
4)
2 x 1 1
INT15 VAV08
4)
2 x 2 x 1 1 1
usw.
1) wahlweise mit oder ohne Tageslichtsensor über LON-Bus
2) wahlweise mit oder ohne Lamellenverstellung
3) CLC02: Kühldecke und Heizkörper
4) VAV08: Einkanal-System für Zu- und Abluft mit Radiator
Massgeschneiderte Bedienung mit flexiblem Raumgerät
Speziell für die Bedienung der kombinierten Applikationen wurde das flexible Raum-
gerät entwickelt (siehe Seiten 8 und 9). Dieses wird mit einer Applikation für die Licht-
und Jalousienbedienung geladen und mit den zugehörigen Bedientasten bestückt.
Die erhältlichen Applikationen sind in der Applikationsbibliothek Desigo RXC beschrie-
ben (CA110300).
Das flexible Raumgerät ist wie folgt erhältlich:
QAX50: mit Tasten für HLK, geschaltetes Licht und Jalousien
QAX51: mit Tasten für HLK, gedimmtes Licht und Jalousien
Die gewünschte Applikation wird mit Hilfe des Inbetriebnahme- und Service-Tools
RXT10 in das Gerät geladen.
Spezial-Applikationen
Wenn die bestehenden Desigo RXC Standardapplikationen die Anforderungen der
Kunden hinsichtlich Funktionsumfang und Funktionskombination nicht erfüllen, kann
das HQ Spezialapplikationen erstellen. Diese bestellen Sie mittels Service-Request
und Antragsformular auf dem Intranet.
