User Manual

10
Einsatzmöglichkeiten (Applikationen)
Die Einsatzmöglichkeiten des Sortimentes Desigo RXC sind durch Software-Appli-
kationen definiert. Die folgenden Seiten geben eine Übersicht über die Applikationen
und die zugehörigen Geräte.
Mit Hilfe des Inbetriebnahme- und Service-Tools RXT10, das die gesamte Applikations-
Bibliothek enthält, werden die Applikationen geladen.
Dank sinnvoll definierten Default-Werten in den Applikationen wird das Engineering auf
das Festlegen einiger weniger Parameter reduziert, z.B.:
• 2- oder 3-Punkt Ansteuerung der Stellgeräte
• Temperatursollwerte
• Manuelle oder automatische Ventilatorsteuerung
Die vollständige Liste der Applikationen ist der aktuell gültigen Kompatibilitätsliste
(Valid Version Set) in der Applikationsbibliothek CA110300 zu entnehmen.

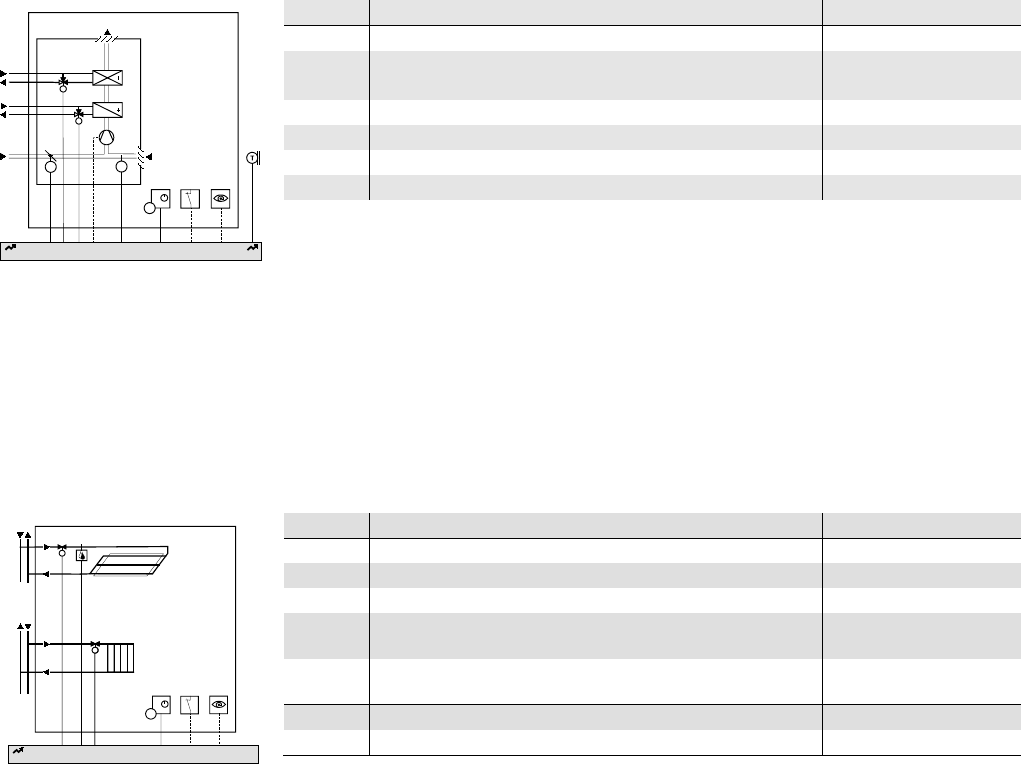

Fan-Coil-Systeme (Beispiele)
Appl. Bezeichnung Controller
FNC02 2-Rohr-System mit Change-over RXC20 / RXC21 / RXC39
FNC03 2-Rohr-System mit Change-over und Elektro-Nacherwärmer RXC20 / RXC21 /
RXC22 / RXC39
FNC04 4-Rohr-System RXC20 / RXC21 / RXC39
FNC08 4-Rohr-System mit Raum-Zuluft-Kaskade RXC21 / RXC39
FNC10 2-Rohr-System mit Change-over und Aussenluftklappe RXC21
FNC12 4-Rohr-System mit Aussenluftklappe RXC21
usw.
Gemeinsame Funktionen
• Fensterkontakt, Präsenzmelder, 4 Betriebszustände
• manuelle Ventilatorsteuerung mit Raumgerät
• automatische Ventilatorsteuerung
(RXC20 einstufig, RXC21, RXC22 dreistufig)
• bei 2-Rohr-Systemen wählbar: nur Heizen, nur Kühlen oder Change-over über LON-Bus
Heiz-/Kühldecke und Heizkörper (Beispiele)
Appl. Bezeichnung Controller
CLC01 Kühldecke RXC20 / RXC10
CLC02 Kühldecke und Heizkörper RXC20 / RXC10
CLC03 Kühldecke und Elektro-Radiator RXC20
CLC06
Kühl-/Heizdecke, 2-Rohr-System
mit Change-over via LON-Bus
RXC20 / RXC10
CLC07
Kühl-/Heizdecke und Radiator,
2-Rohr System mit Change-over via LON-Bus
RXC20
RAD01 Warmwasser-Heizkörper RXC20 / RXC10
RAD03 Elektro-Radiator RXC20
usw.
Gemeinsame Funktionen
• Fensterkontakt, Präsenzmelder, 4 Betriebszustände
• Taupunktfühler
70223
M
T
LON
T
Raum-Controller
70224
LON
T
Raum-Controller
