Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 8 Hauptregler und Vorregler 2017-09-29
Diese letzten drei Signaltypen werden in einem Wärmebedarfstransformator in einen
Vorlauftemperatur-Sollwert umgewandelt.
Zusätzlich können am Hauptregler und am Vorregler ein analoger Eingang und bis zu
drei digitale Eingänge als Wärmeanforderungseingänge konfiguriert werden. Diese
stehen am Hauptregler immer zur Verfügung, also auch dann, wenn kein Hauptregler-
Anlagenelement konfiguriert ist. Die Eingänge wirken dann auf den Kessel und auf die
Wärmebedarfsausgänge.
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Hauptregler > Eingänge
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Vorregler > Eingänge
Bedienzeile
Bereich
Wärmeanforderung stetig
Heizkennlinie-Anforderung 2-Pkt
BW-Anforderung 2-Punkt
Frostschutz-Anforderung 2-Pkt
Der Block "MAX" in der Abbildung bildet aus allen Anforderungssignalen den
Maximalwert. Dieser Maximalwert ist der Vorlauftemperatur-Sollwert für den Vorregler.
Der Sollwert wird um die Sollwertüberhöhung angehoben und als "Wärmebedarf der
Vorregelung" an einen Wärmeerzeuger oder einen weiteren Vorregler gesendet.
8.5.1 Wärmeanforderung stetig
Mit einem DC 0…10 V-Signal kann dem Hauptregler bzw. dem Vorregler eine
Wärmeanforderung vorgegeben werden.
Der analoge Eingang kann dem Signalgeber DC 0…10 V angepasst werden:
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Hauptregler > Wärmeanforderung
Hauptmenü > Einstellungen > Vorregler > Wärmeanforderung
Bedienzeile
Bereich
Werkeinstellung
[stetig] Sollwert bei 0 V
–150…50 °C
0° C
[stetig] Sollwert bei 10 V
50…500 °C
100 °C
[stetig] Grenzwert
0…140 °C
10 °C

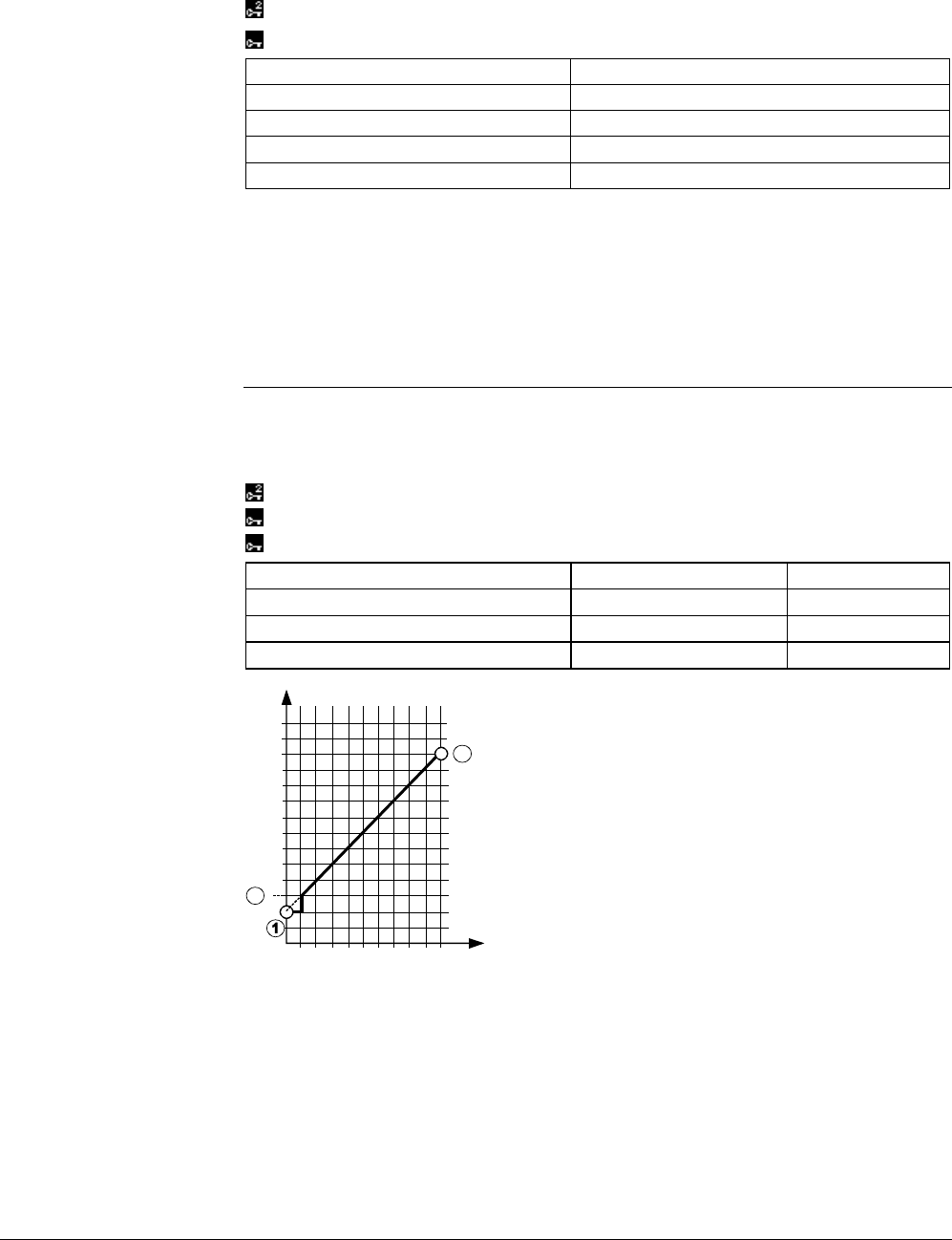

DC 0...10 V
0 2 4 6 8 10
-20
0
20
40
60
80
100
120
°C
2
3
3131D14
Wert in °C bei DC 0 V
Wert in °C bei DC 10 V
Grenzwert für Wärmebedarf (Temperaturen < Grenzwert = kein Wärmebedarf)
Das DC 0…10 V-Eingangssignal soll einem Vorlaufsollwertbereich von 20…120 °C
entsprechen. Unterhalb von DC 0,5 V soll der Regler ausschalten.
Es sind die folgenden Parameter einzustellen:
Sollwert bei DC 0 V: 20 °C
Sollwert bei DC 10 V: 120 °C
Grenzwert: 25 °C
Zusatzkonfiguration
Beispiel:
