Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 8 Hauptregler und Vorregler 2017-09-29

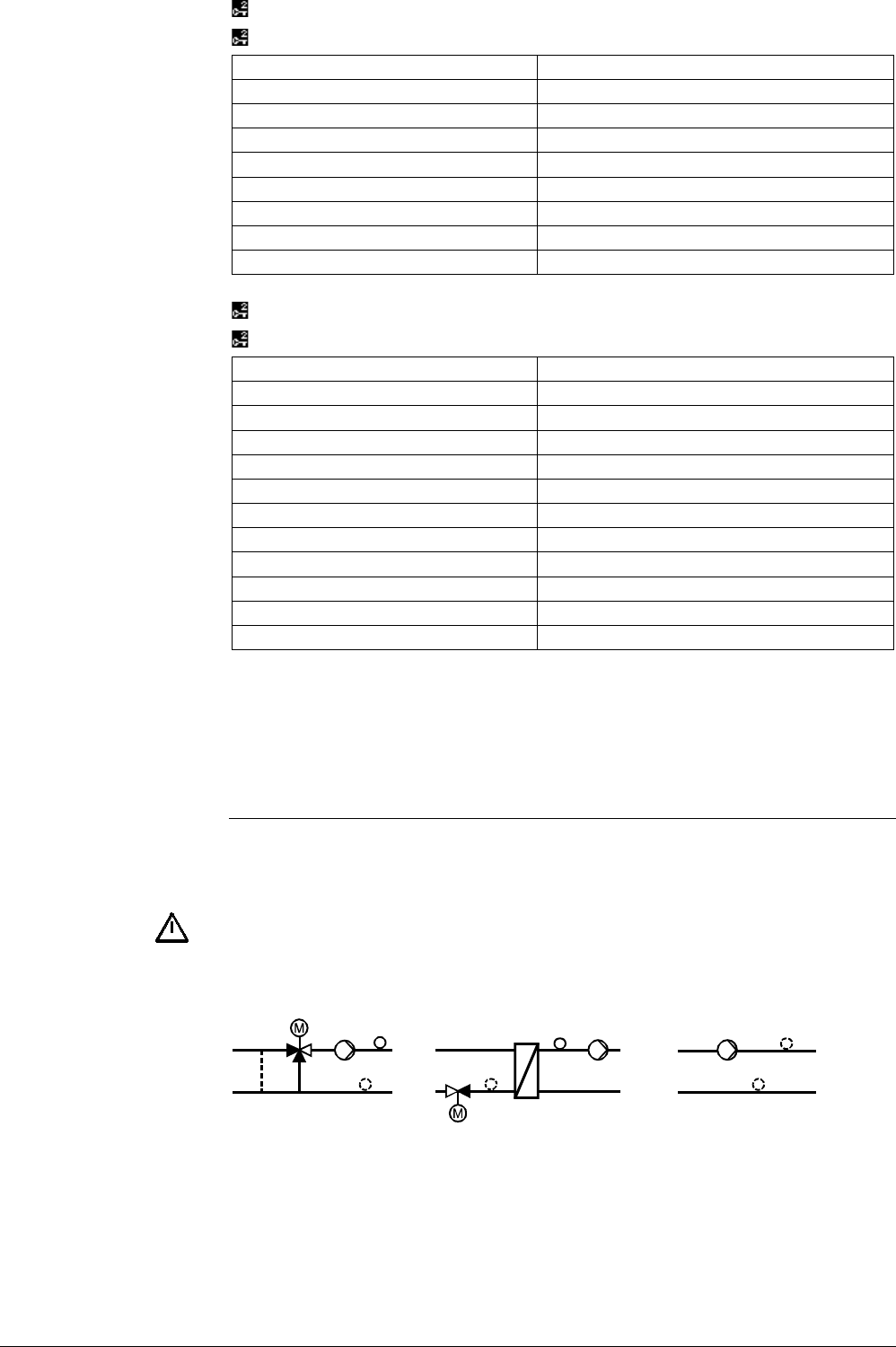

Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Hauptregler > Ausgänge
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Vorregler > Ausgänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Mischer 3-Punkt
Mischer stetig
Hauptpumpe
Nur mit Hauptregler
Hauptpumpe B
Nur mit Hauptregler
Zubringerpumpe
Nur mit Vorregler
Zubringerpumpe B
Nur mit Vorregler
Wärmebedarf stetig
Nur mit Hauptregler
Wärmebedarfsrelais
Nur mit Hauptregler
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Hauptregler > Eingänge
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Vorregler > Eingänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Vorlauffühler
Rücklauffühler
[Hauptpumpe] Überlast
Nur mit Hauptregler
[Hauptpumpe B] Überlast
Nur mit Hauptregler
[Zubringerpumpe] Überlast
Nur mit Vorregler
[Zubringerpumpe B] Überlast
Nur mit Vorregler
Strömungsmeldung Pumpe
Wärmeanforderung stetig
Heizkennlinie-Anforderung 2-Pkt
BW-Anforderung 2-Punkt
Frostschutz-Anforderung 2-Pkt
Die Wärmeanforderungen können von anderen Geräten via Bus empfangen werden.
Zusätzlich stehen je Funktionsblock ein analoger und drei digitale Eingänge für die
Signalisierung von Wärmeanforderungen zur Verfügung.
8.3 Reglertypen
Wenn nur eine Pumpe bzw. Zwillingspumpe konfiguriert wird, besteht der Vorregler aus
einer Zubringerpumpensteuerung. Erst durch die Konfiguration eines Mischers (oder
Ventils) ergibt sich ein Regelkreis, wodurch der Vorlauf geregelt werden kann.
Wird ein Hauptregler mit Mischer zusammen mit einem Kessel eingesetzt, muss
abgeklärt werden, ob d
er Durchfluss durch den Kessel gewährleistet sein muss oder
nicht.
Y1
B1
M1
B7
3133S76
3133S77
Y1
B1
M1
B7
B1*
M1
3133S78
B7*
Vorreglertyp 1: mit Mischer oder Durchgangsv
entil
Vorreglertyp 2: mit Pu
mpe
B1
Vorlauftemperaturfühler (* = optional, nur für Anzeige)
B7
Rücklauftemperaturfühler (* = optional, nur für Anzeige)
M1
Haupt-/Zubringerpumpe (kann Zwillingspumpe sein)
Y1
Mischer bzw. Durchgangsventil
Ausgänge
Eingänge
Hinweis zu den
Anforderungen
