Basisdokumentation

94/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 7 Wärmebedarf und Wärmeanforderungen 2017-09-29
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Vorregler > Bedarfsregelung
Hauptmenü > Einstellungen > Hauptregler > Bedarfsregelung
Hauptmenü > Einstellungen > Kessel > Bedarfsregelung
Bedienzeile
Bereich
Werkeinstellung
[Stützpunkt 1] Aussentemp
–50…50 °C
–10 °C
[Stützpunkt 1] Vorlauftemp
0…140 °C
70 °C
[Stützpunkt 2] Aussentemp
–50…50 °C
20 °C
[Stützpunkt 2] Vorlauftemp
0…140 °C
70 °C
Vorlauftemp’korrektur maximal
0…100 K
10 K
Regelverhalten
Langsam / Mittel / Schnell
Mittel
Auswertung Anforderung
Maximal / Durchschnitt
Maximal
Grenzwert Anforderung Ein
"Aus"-Wert…100 %
10 %
Grenzwert Anforderung Aus
0…"Ein"-Wert %
5 %

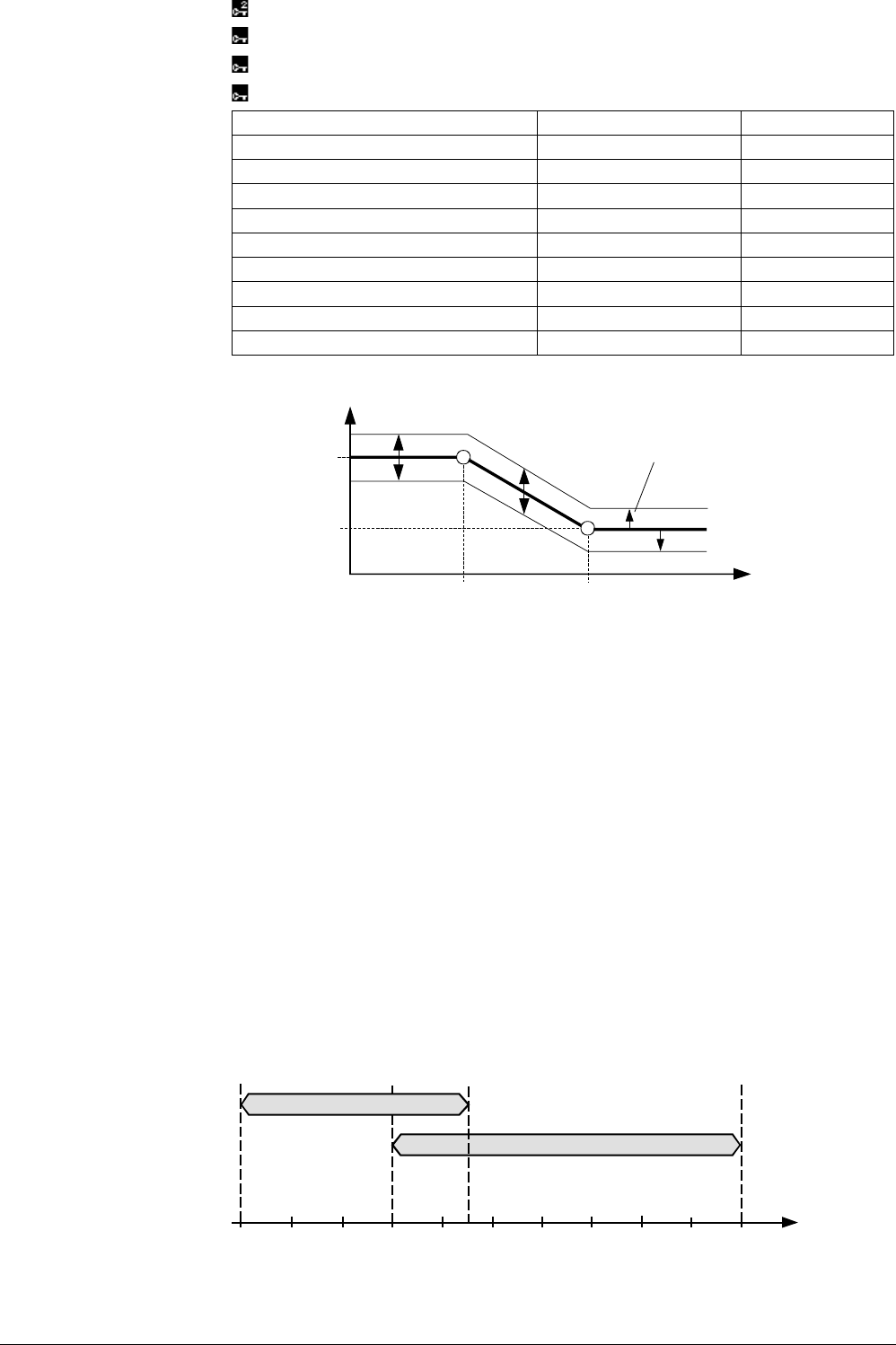

Aussentemperatur
Vorlauftemperatur
(Stützpunkt 1):
Aussentemp.
Maximale Vorlauf-
temperaturkorrektur
(Stützpunkt 2):
Aussentemp.
(Stützpunkt 1):
Vorlauftemp.
(Stützpunkt 2):
Vorlauftemp.
3131D20
1
2
Die Anpassung der Vorlauftemperatur kann wie folgt eingestellt werden:
• Unter Bedarfsregelung > Regelverhalten wird die Geschwindigkeit der
Vorlauftemperaturkorrektur eingestellt
• Unter Bedarfsregelung > Auswertung Anforderung wird die Art der Auswertung der
Ventilstellungen der Verbraucher gewählt:
− Mit der Einstellung Maximal wird die Vorlauftemperatur so korrigiert, dass die
Ventilstellung des Verbrauchers mit dem grössten Bedarf 90 % beträgt
− Mit der Einstellung "Durchschnitt" wird die Vorlauftemperatur so korrigiert, dass
die Ventilstellung der vier grössten Verbraucher im Durchschnitt 90 % beträgt.
Mit dieser Einstellung kann nicht sichergestellt werden, dass alle Verbraucher
ihren Wärmebedarf decken können. Sie verhindert aber, dass ein einzelner
Verbraucher die Vorlauftemperatur auf einen hohen Wert zwingt (z.B. wegen
eines offenen Fensters).
Die Heizkennlinien-Einstellungen der Wärmebedarfs-Transformatoren gelten auch für
den Wärmeanforderungskontakt der Heizkennlinie (Bedienzeile
Heizkennlinie-Anforderung 2-Pkt).
Der "Ein-Bereich" und der "Aus-Bereich" richten sich nach den Einstellungen:
60
OFF
80 90
100
50
40
30
20 70
ON
[%]
3133D12
10
0
Grenzwert Anforderung Ein
Grenzwert Anforderung Aus
OFF…100
Einstellbereich für Grenzwert Anforderung Ein (Beispiel mit OFF = 30 %)
0… ON
Einstellbereich für Grenzwert Anforderung Aus (Beispiel mit ON = 45 %)
Anpassung der
Vorlauftemperatur
Hinweis
Grenzwert
-Anforderung
einstellen
