Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 7 Wärmebedarf und Wärmeanforderungen 2017-09-29
Sollwert-
überhöhung
Sollwert-
überhöhung
Sollwertvorgabe manuell
Haupt-
regler
Vorregler
Wärmeanforderungskontakt Frostschutz
KNX
Wärmeanforderungskontakt Heizkennlinie
Wärmeanforderung DC 0...10 V
Wärmeanforderungskontakt BW
Wärmeanforderung
Heizkreise
Wärmeanforderung
Brauchwasser
Wärmeanforderung
Vorregelung
KNX
Wärmeanforderungskontakt Heizkennlinie
Wärmeanforderung DC 0...10 V
Wärmeanforderungskontakt BW
Wärmeanforderung
Heizkreise
Wärmeanforderung
Brauchwasser
Wärmeanforderung
Vorregelung
Interner
Heizkreis
Hauptvorlauf-
Sollwert maximal
Sollwert-
überhöhung
Haupt-
vorlauf-
sollwert
Service-Ebene
Wärmeanforderungskontakt Frostschutz
Wärmeanforderung
Einzelraum Radiator
Wärmeanforderung
Einzelraum Lufterwärmer
Wärmeanforderung
Luftaufbereitung
Wärmebedarfs-
transformatoren
KNX
Internes
Brauchwasser
Wärmeanforderung
Einzelraum Radiator
Wärmeanforderung
Einzelraum Lufterwärmer
Wärmeanforderung
Luftaufbereitung
Wärmebedarfs-
transformatoren
KNX

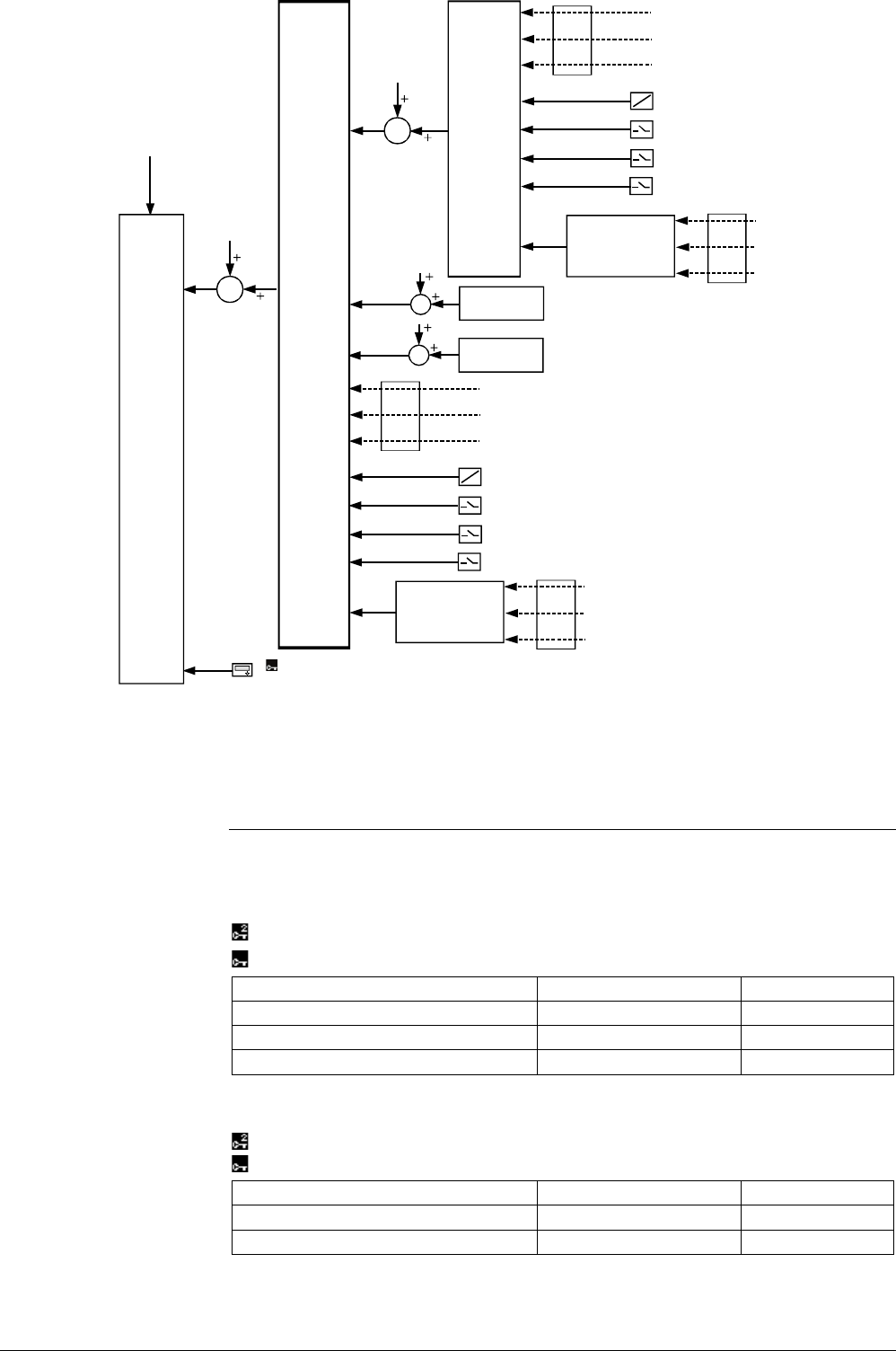

3133Z10de
Die Aufschaltung via Hauptregler und via Vorregler wird im Kapitel 8 "Hauptregler und
Vorregler" beschrieben.
7.2 Wärmebedarfsausgänge
Der Hauptvorlaufsollwert (ohne Begrenzungseinflüsse) kann über einen analogen
Ausgang (DC 0…10 V) ausgegeben werden. Dazu muss am Hauptregler die Funktion
"Wärmebedarf stetig" aktiviert sein. Der Ausgang kann angepasst werden.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Hauptregler > Wärmebedarf stetig
Bedienzeile
Bereich
Werkeinstellung
Wert unten
–150…50 °C
0 °C
Wert oben
50…500 °C
100 °C
Grenzwert
0…140 °C
10 °C
Über das Wärmebedarfsrelais (Konfiguration ebenfalls am Hauptregler) kann
ausgegeben werden, ob ein Wärmebedarf vorliegt. Die Schaltpunkte sind einstellbar.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Hauptregler > Wärmebedarfsrelais
Bedienzeile
Bereich
Werkeinstellung
Grenzwert Wärmebedarf Ein
0…140 °C
20 °C
Grenzwert Wärmebedarf Aus
0…140 °C
15 °C
Hinweis
