Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 7 Wärmebedarf und Wärmeanforderungen 2017-09-29
7 Wärmebedarf und
Wärmeanforderungen
7.1 Wärmeanforderungen
Wärmeanforderungen können von folgenden Quellen auf den Regler zugeführt werden:
• vom internen Heizkreis
• vom internen Brauchwasserkreis
• von externen Reglern via KNX-Bus
• als stetiges DC 0…10 V-Signal
• als 2-Punkt-Signal

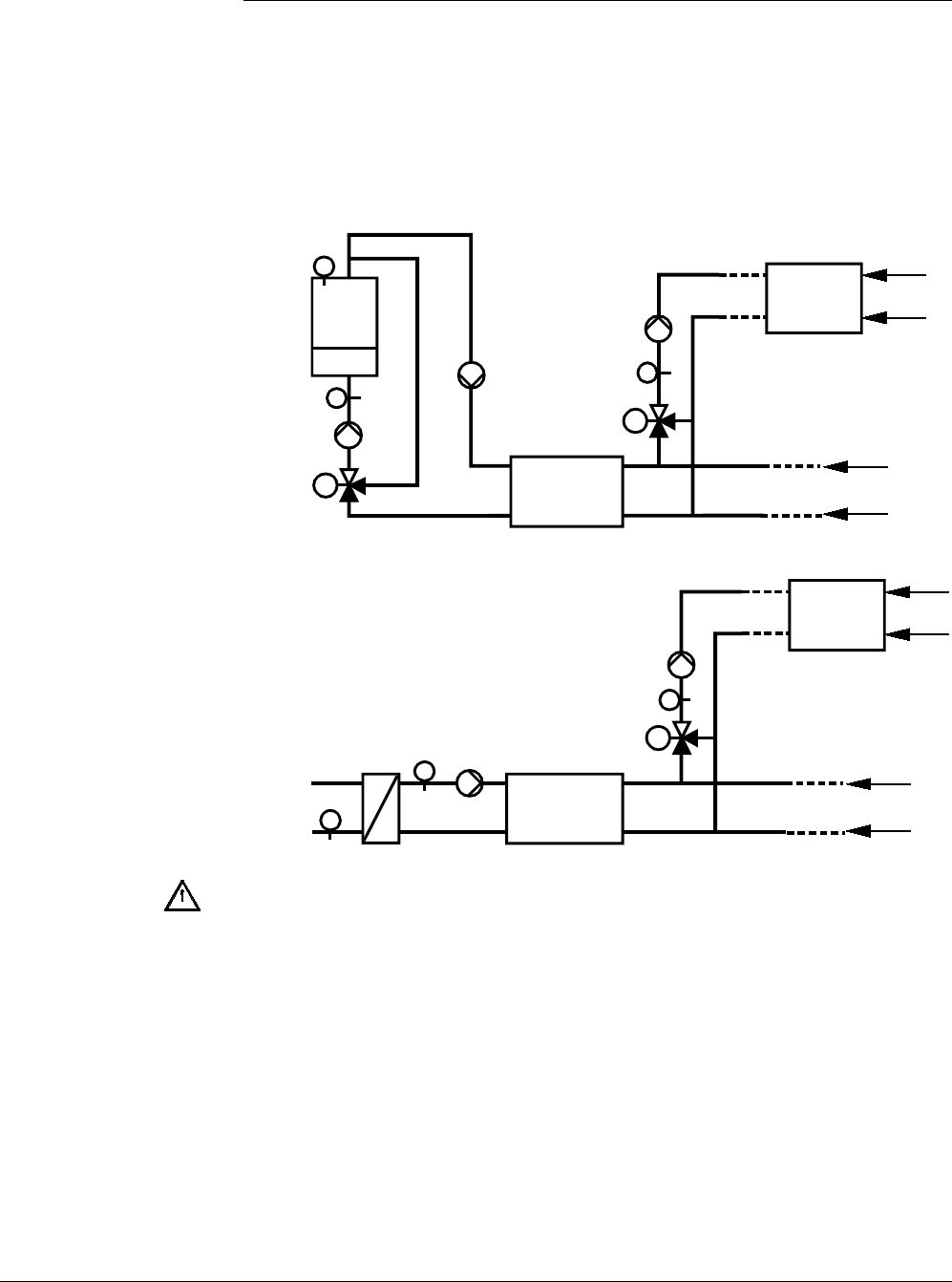

Dabei kann das Aufschalten der Wärmeanforderung via Hauptregler oder via Vorregler
erfolgen.
T
3133S90
T
A
B
T
Vorregler
Hauptregler
T
T
3133S91
A
B
T
Hauptregler
Vorregler
Der
interne Heizkreis und der interne Brauchwasserkreis sind auf den Hauptregler
aufgeschaltet. Eine Aufschaltung auf den Vorregler bedingt den Ei
nsatz eines zweiten
Gerätes.
Hydraulik der
Wärmeanforderungen
