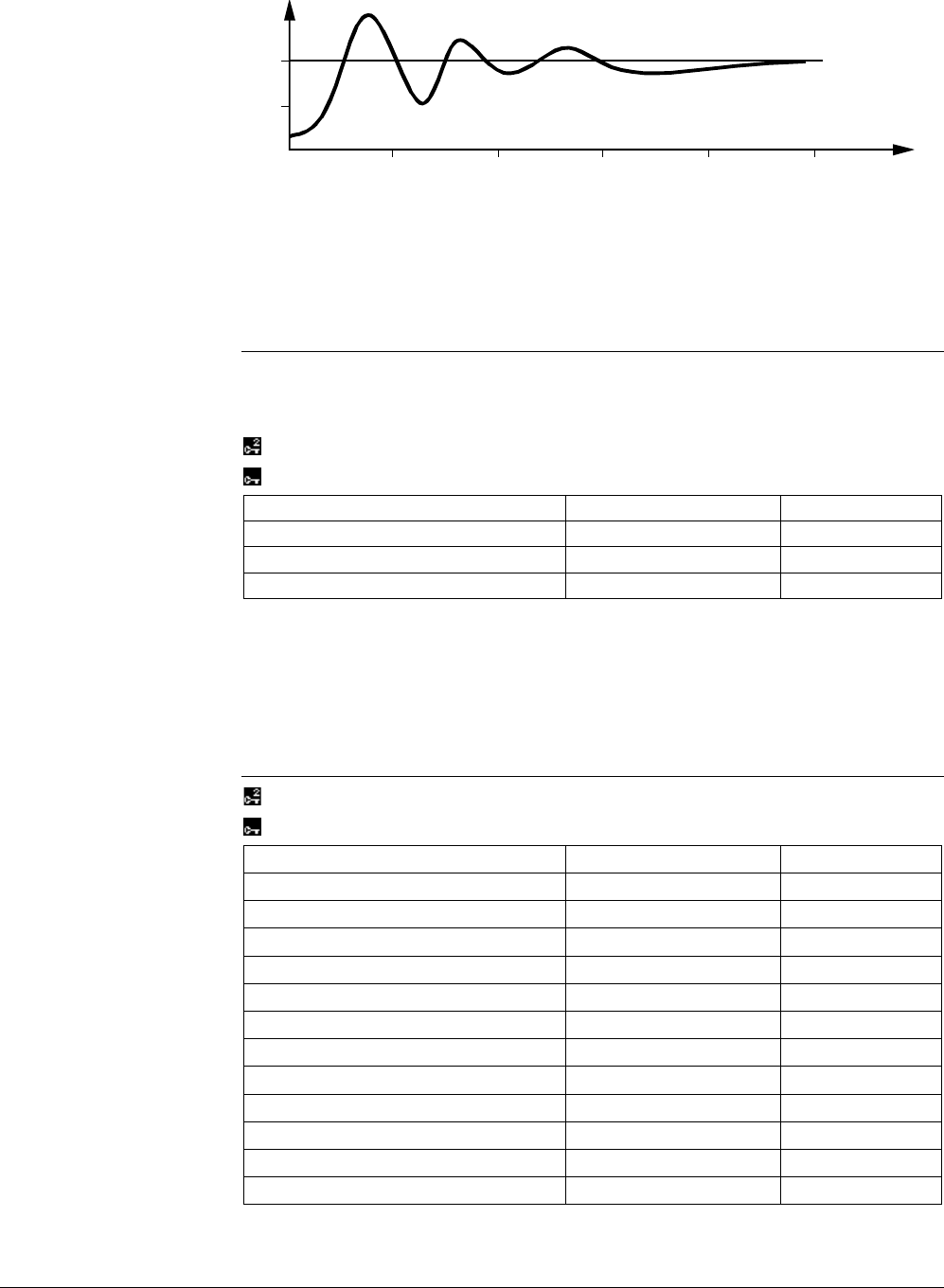

Reagiert die Regelung zu heftig, dass heisst es kommt zu starkem Überschwingen
oder sogar zu anhaltendem Pendeln, müssen die Einstellparameter Xp, Tn und Tv
Schrittweise vergrössert werden. Ein neuer Korrekturschritt darf erst vorgenommen
werden, nachdem der Ausregelvorgang des vorhergehenden Schrittes beendet ist.
t
TBo
TBoSetpt
3132D11
1. Xp in Schritten von ca. 25 % des vorhergehenden Wertes vergrössern
2. Tv in Schritten von 2…5 Sekunden vergrössern.
Genügt dies nicht:
3. Tn in Schritten von 10…20 Sekunden vergrössern
6.5.5 Externe Kesseltemperaturregelung
Der RMH760B gibt ein DC 0…10 V-Signal als Kesseltemperatur-Sollwert für einen
externen Kesseltemperaturregler ab.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Kessel > Sollwertführung Kessel
Bedienzeile
Bereich
Werkeinstellung
Sollwert bei 0 Volt
–150…50 °C
0 °C
Sollwert bei 10 Volt
50…500 °C
100 °C
Grenzwert
0…140 °C
10 °C
Mit diesen Einstellparametern lässt sich der DC 0…10 V-Ausgang an den Eingang des
Empfängers anpassen. Für Sollwerte unter dem Grenzwert wird am Ausgang DC 0 V
signalisiert.
6.6 Kesselschutzfunktionen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Kessel > Begrenzungen
Bedienzeile
Bereich
Werkeinstellung
Kesseltemperatur maximal
25…140 °C
95 °C
Kesseltemperatur minimal
8…140 °C
10 °C
Optimierung Kesselminimaltemp
Ein / Aus
Ein
Kesselrücklauftemp. min
---- / 8…140 °C
---- °C
Bypasspumpe-Schaltdifferenz
1…20 K
6 K
Sperrsignal Rücklaufhochhaltung
Kein / Unkritisch / Kritisch
Kritisch
Frostschutz (Freigabe-Eing. Aus)
0…60 min
6 min
Frostschutz (Freigabe-Eing. Aus)
Ein / Aus
Ein
Frostschutz (Freigabe-Eing. Aus)
Ein / Aus
Aus
Kesselanfahrentlastung
Ein / Aus
Ein
Kesselanfahrentlastung
Pumpe Ein / Pumpe Aus
Pumpe Ein
Delta Kesseltemp.max (Stufe 2)
0…10 K
1 K
Regelung reagiert zu
schnell
Sollwertführung
Einstellungen
