Basisdokumentation

75/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 6 Kesselregelung 2017-09-29

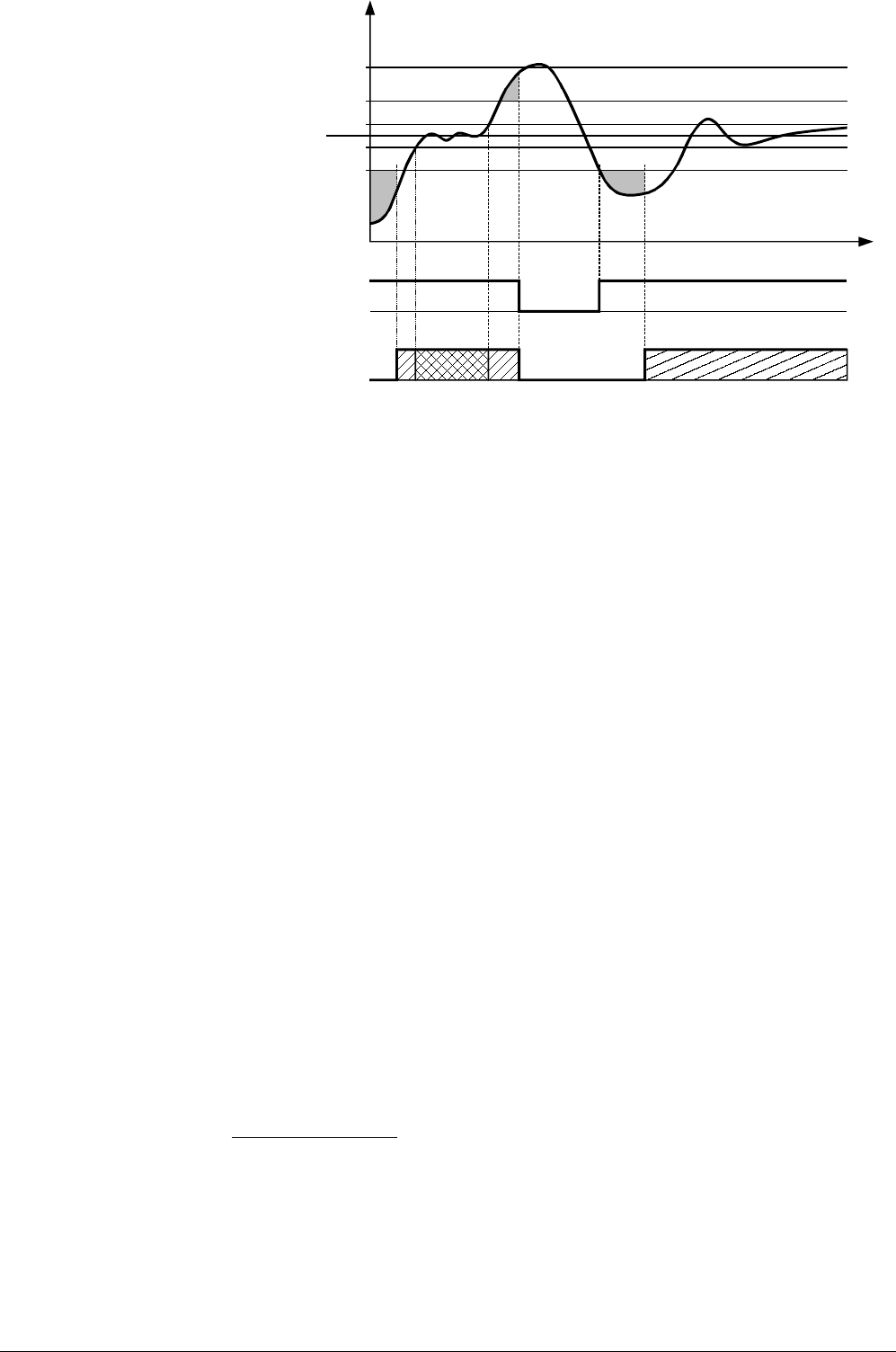

TBoSetpt
TBoSetpt -
½ SDBo
TBoSetpt + SDBo
TBo
t
1 K
1 K
St
Basic
St
Modulat.
a
b
a
c
d dd
TBoSetpt + ½ SDBo
3131D01
a
Freigabeintegral Modulation (Freigabeintegral Stufe 2 bei 2-stufigem Brenner)
b
Rückstell-Integral Modulation (Rückstellintegral Stufe 2 bei 2-stufigem Brenner)
c
Neutralzone
d
Auf- / Zu-Impulse
SDBo
Kesselschaltdifferenz
St Basic
Brennergrundstufe
St Modul.
Brenner-Modulationsstufe
TBoSetpt
Kesseltemperatur-Sollwert
Der Regler hat eine Neutralzone, welche mit ±1 K um den aktuellen Kesselsollwert
definiert ist. Bleibt die Kesseltemperatur länger als die eingestellte Nachstellzeit in der
Neutralzone, werden keine Stellimpulse mehr ausgegeben.
Ist die Kesseltemperatur nicht lange genug in der Neutralzone oder ausserhalb dieser,
so wird der Antrieb mit Stellimpulsen auf- oder zugefahren.
Kesselmaximalbegrenzung und minimale Brennerlaufzeit werden analog dem 2-
stufigen Brennerbetrieb behandelt.
Die Steuerung der Luftklappe muss an das Verhalten der Anlage (Regelstrecke)
angepasst werden, damit diese bei Laständerungen, zum Beispiel Ansteigen des
Wärmebedarfs, die Wärmeproduktion schnell und in dem Mass erhöht, dass die
Kesseltemperatur nur kurzzeitig und unerheblich vom Sollwert abweicht.
Der Regler hat folgende Einstellungen:
• Klappenantriebslaufzeit
• Proportionalband Xp
• Nachstellzeit Tn
• Vorhaltezeit Tv
Für eine korrekte Brennerregelung muss die effektive Klappenantriebslaufzeit
eingestellt werden. Der Modulationsbereich ist massgebend für die Antriebslaufzeit.
Laufzeit Luftklappenantrieb (90°) = 15 s, Minimalstellung Klappenantrieb = 20°
Maximalstellung Luftklappenantrieb = 80°
Damit beträgt die für die Regelung wirksame Luftklappenantriebslaufzeit:
15 s × ( 80° – 20° )
= 10 s
90°
Das Proportionalband beeinflusst das Proportional-Verhalten des Reglers.
Eine Einstellung von Xp = 20 erzeugt bei einer Soll-Istwertabweichung von 20 °C eine
Stellgrösse, welche der eingestellten Laufzeit des Klappenantriebes entspricht.
Die Nachstellzeit beeinflusst das Integral-Verhalten des Reglers.
Freigabeintegral
Modulation
Neutralzone
Einstellungen
Antriebslaufzeit
Beispiel
Proportionalband Xp
Nachstellzeit Tn
