63/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 6 Kesselregelung 2017-09-29
ErBu
PMinMon(Er3)
WLoLeDet(Er1)
BoPuEr
BuFb
TBo
BoPuEr_B
TRtBo
TFg
BoPu
BoPu_B
BuSt1
BuSt2
BuMdlt
BoSetpt
VlvShOff
VlvRtMx
PMaxMon(Er2)
BoPuErFlow
VlvShOffFb
3133S100
T
P
P
T
T
V
BoPu
Kesselpumpe
BoPu_B
Kesselpumpe B
BoPuEr
Störungseingang Kesselpumpe
BoPuEr_B
Störungseingang Kesselpumpe B
BoPuErFlow
Durchflussüberwachung Kesselpumpe
BoSetpt
Kesselsollwert DC 0…10 V
BuFb
Rückführsignal Brenner Stufe 1
BuMdlt
Modulierender Brenner
BuSt1
Brennerstufe 1
BuSt2
Brennerstufe 2
WLoLeDet (Er1)
Störungseingang 1 (Wassermangel)
PMaxMon (Er2)
Störungseingang 2 (Maximaldruck)
PMinMon (Er3)
Störungseingang 3 (Minimaldruck)
ErBu
Störungseingang Brennerstörung
TBo
Kesseltemperaturfühler
TFg
Abgastemperaturfühler
TRtBo
Kesselrücklauf-Temperaturfühler
VlvRtMx
Rücklaufhochhaltung
VlvShOff
Absperrorgan
VlvShOffFb
Rückführsignal Absperrorgan
6.2 Konfiguration
Der Funktionsblock wird in den Anlagentypen H3-x und H4-x per Werkeinstellung
aktiviert. Es ist immer ein Kessel mit 1-stufigem Brenner, Kesselpumpe, Kesselfühler
und Rücklauffühler vorkonfiguriert. Bei den Anlagentypen H4-x ist zusätzlich ein
Mischer mit Dreipunkt-Stellantrieb für die Rücklaufhochhaltung vorkonfiguriert.
Eine ausführliche Beschreibung ist im Abschnitt 3.2 "Grundkonfiguration" enthalten.
Hauptmenü > Inbetriebnahme > Grundkonfiguration
Bedienzeile
Bereich
Werkeinstellung
Anlagentyp H, H0-1…H6-7
Siehe Abschnitt 3.2.1
"Einstellung Anlagentyp"
H0-2
In der Zusatzkonfiguration kann die Grundkonfiguration ergänzt und/oder abgeändert
werden. Hier kann der 1-stufige zum 2-stufigen oder modulierenden Brenner erweitert
und mit Absperrklappe, Zwillingspumpe, Abgasfühler und diversen Rückmeldungs- und
Störungssignalen ergänzt werden. Natürlich können auch Anlagentypen H3-x mit
einem Mischer für die Rücklaufhochhaltung ergänzt werden.

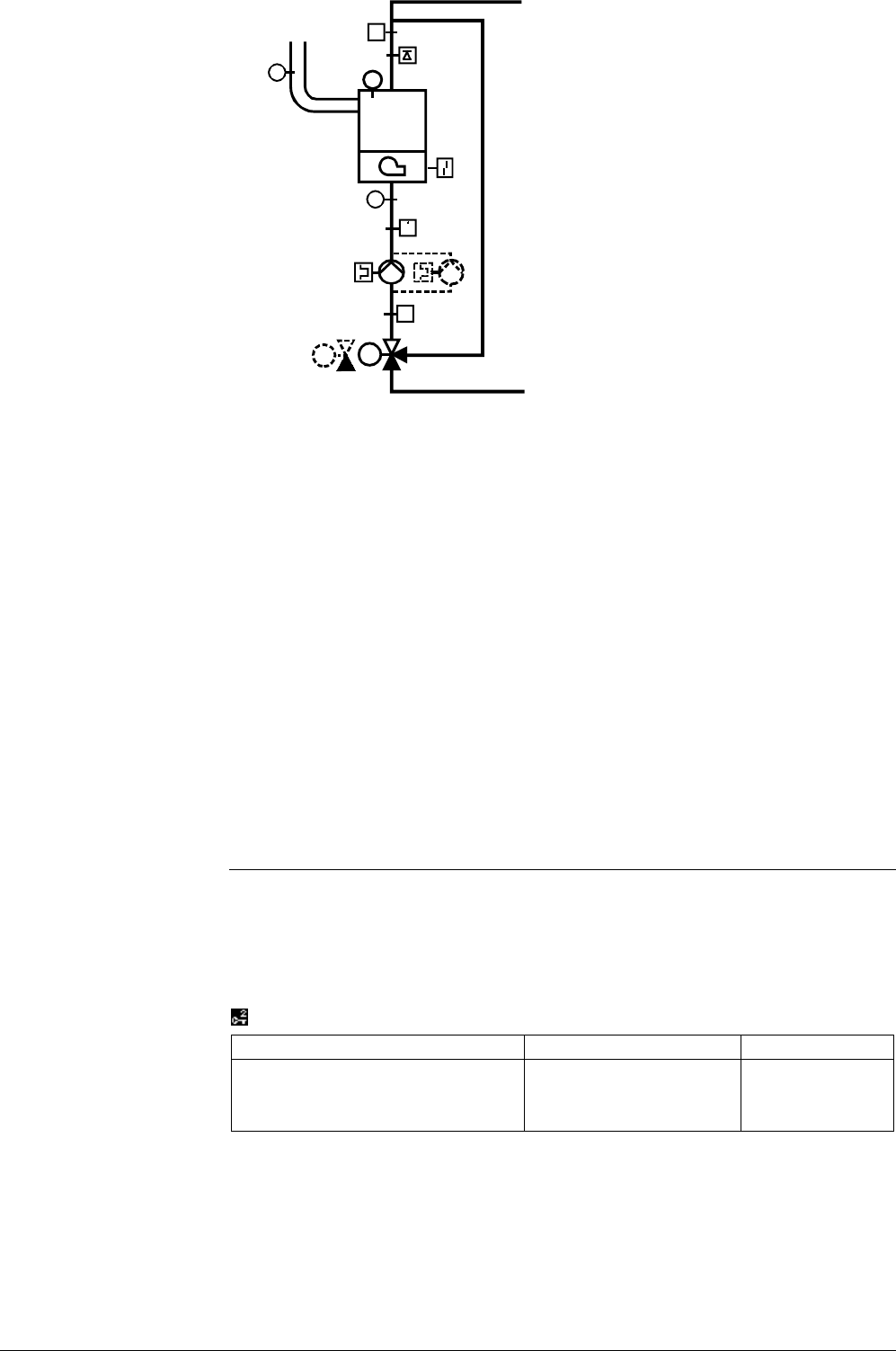

Kesselschema
Grundkonfiguration
Zusatzkonfiguration
