5 Allgemeine Funktionen, Grundlagen
5.1 Schaltuhr
Für die drei Heizkreise, die Brauchwasserbereitung und die
Brauchwasserzirkulationspumpe steht je eine Schaltuhr zur Verfügung.
In der Betriebsart Automatik arbeitet der entsprechende Funktionsblock gemäss dieser
Schaltuhr. Pro Wochentag ist ein Schaltprogramm definierbar.
Mit dem eingegebenen Programm steuert die Schaltuhr den Wechsel der Betriebsarten
und die damit verbundenen Sollwerte.
Die Bedienung der Schaltuhr ist in der Bedienungsanleitung B3133 beschrieben.
5.1.1 Kommunikation
Ist der Regler über die Kommunikation mit anderen Reglern verbunden, so kann die
Wochenschaltuhr auf verschiedene Regler verteilt oder von einem einzigen Regler
empfangen werden.
Dies gilt für die Schaltuhren der Heizkreise und für die Schaltuhr der
Brauchwasserbereitung. Die Schaltuhr für die Zirkulationspumpe kann nicht einem
anderen Regler zur Verfügung gestellt werden oder auch nicht von einem anderen
Regler übernommen werden.
Je nach gewünschter Betriebsart müssen folgende Einstellungen vorgenommen werden:
Gewünschter Schaltuhrbetrieb
Bedienzeile
Einstellung
"Autonom"
Geografische Zone (Apartm.)
----
Schaltuhr-Slave (Apartment)
----
"Master"
Geografische Zone (Apartm.)
1…126
Schaltuhr-Slave (Apartment)
----
"Slave"
Geografische Zone (Apartm.)
----
Schaltuhr-Slave (Apartment)
1…126

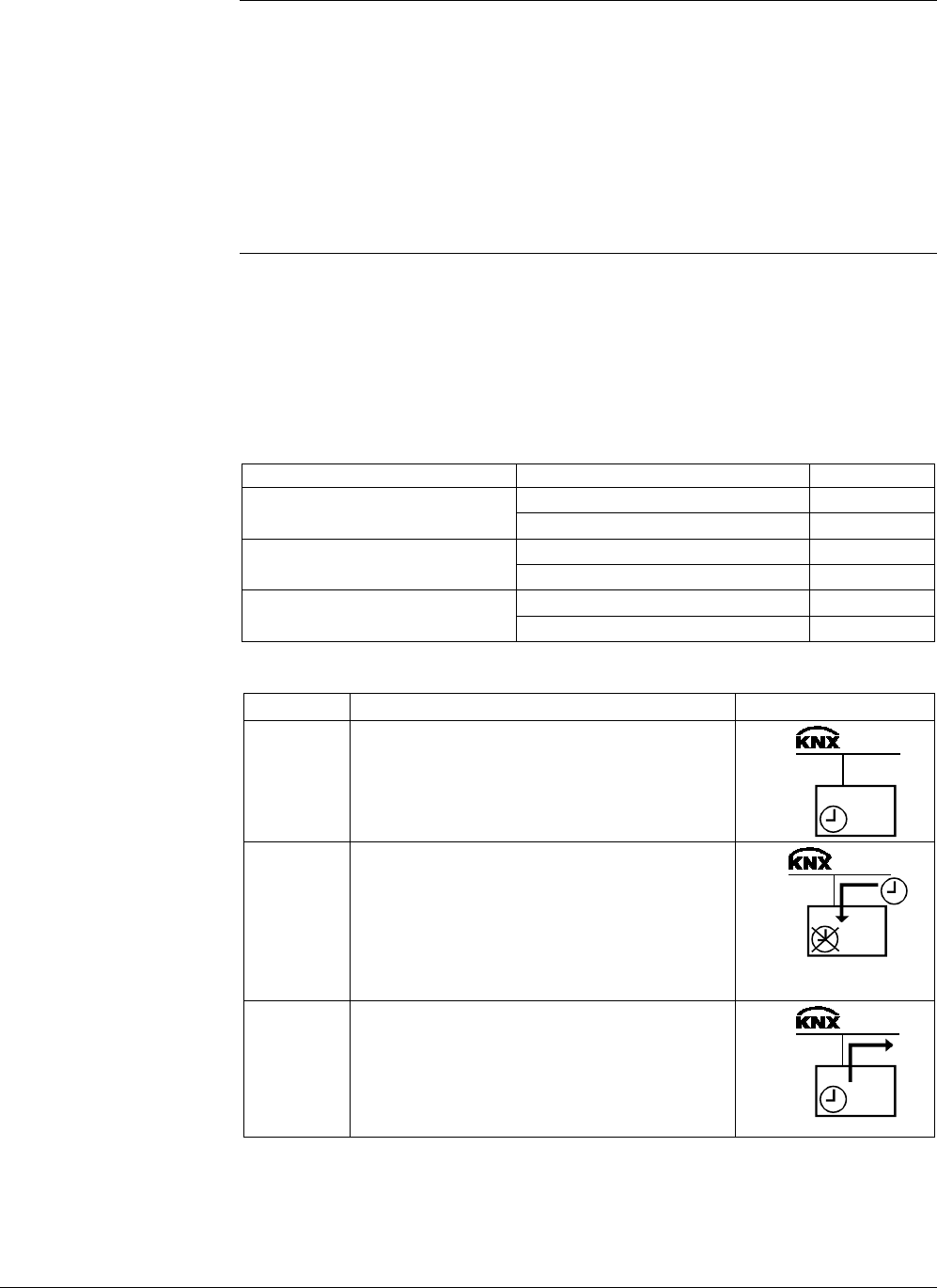

Die folgenden Kombinationen sind möglich:
Wirkung
Beschreibung
Grafik
Autonom
Die Schaltuhr wirkt nur lokal für diesen Regler.
Sie hat keine Wirkung auf andere Regler am
Bus.
Slave
Die Schaltuhr in diesem Regler ist nicht aktiv.
Es wirkt eine externe Schaltuhr, welche durch
die Einstellung der Schaltuhr-Empfangszone
ausgewählt werden kann. Jede Schaltuhr wirkt
nur in ihrer Zone und jede Zone hat nur eine
Schaltuhr. Die externe Schaltuhr muss als
Schaltuhr-Master eingestellt sein.
Master
Die Schaltuhr in diesem Regler ist aktiv. Sie
wirkt auf alle anderen Regler, die sich in der
gleichen Zone befinden. Die Zone muss
sowohl beim Master als auch bei den Slaves
eingestellt werden. Die Empfänger werden als
Slave eingestellt.
3140Z08
Heizkreis- und Brauchwasserkreis-Schaltuhren können nicht miteinander
kommunizieren und somit nicht im Master-Slave-Betrieb zusammenarbeiten.
Ebenfalls sind die Master-Slave-Einstellungen bei den Heizkreisen und beim
Brauchwasser unterschiedlich.
