Modul
Ausgangsgrösse
Klemme
Bezeichnung im Schema
RMZ782B(1)
Dreipunktmischer
Q1 und Q2
A2.Q1/Q2
Heizkreispumpe
Q3
A2.Q3
RMZ782B(2)
Dreipunktmischer
Q1 und Q2
A2.Q1/Q2
Heizkreispumpe
Q3
A2.Q3
• Das "A2." in den Tabellen bedeutet Erweiterungsmodul RMZ782B, "A3" bedeutet
Erweiterungsmodul RMZ783B
• Weitere Ein- und Ausgänge können bei Bedarf in der Zusatzkonfiguration den freien
Ein- und Ausgängen zugeordnet werden.
• Die Ein- und Ausgänge können im Menü Zusatzkonfiguration > … > Eingänge (bzw.
Ausgänge) überprüft werden
• Weitere Funktionsblöcke lassen sich in der Zusatzkonfiguration aktivieren

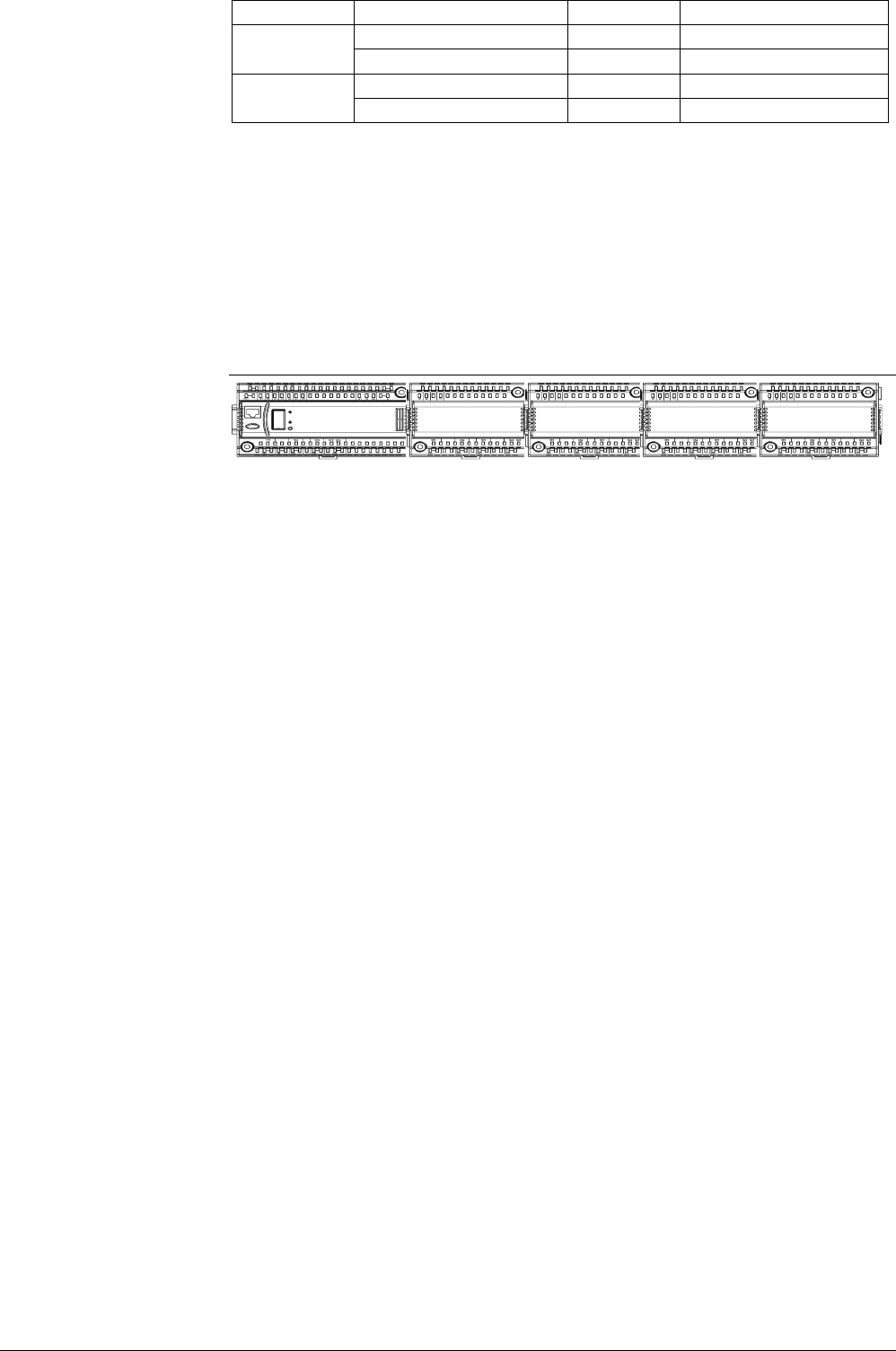

3.2.5 Erweiterungsmodule
RMH760B
RMZ78… RMZ78…
3133Z03
RMZ78…
RMZ78…
Am RMH760B können maximal 4 Erweiterungsmodule angeschlossen werden.
Zum Hinzufügen eines Erweiterungsmoduls ist die Anlage immer spannungslos zu
schalten.
Die Reihenfolge ist nicht vorgeschrieben, muss aber der Einstellung im Regler
entsprechen.
Mit der Wahl des Anlagentyps wird bei Bedarf ein Erweiterungsmodul automatisch
vorkonfiguriert. Dies kann in der Grundkonfiguration geändert werden.
Die Funktionsaufteilung auf Grundmodul und Erweiterungsmodule ist nicht
vorgeschrieben. Relaisausgänge für Dreipunkt-Anwendungen werden auf den Regler
oder auf Erweiterungsmodule RMZ782B oder RMZ783B vorkonfiguriert.
Jedem RMH760B können die folgenden Erweiterungsmodule angeschlossen werden:
• Heizkreismodul RMZ782B mit 3 Eingängen und 1 stetigem Ausgang sowie 3
Relaisausgängen, davon ein Relais mit Umschaltkontakt. Ausserdem können 2
Relaisausgänge für die Steuerung von Dreipunktantrieben mit einer RC-Entstörung
aktiviert werden.
• Brauchwassermodul RMZ783B mit 4 Eingängen, 1 stetigen Ausgang und 5
Relaisausgängen, davon zwei Relais mit Umschaltkontakt. Ausserdem können 2
Relaisausgänge für die Steuerung von Dreipunktantrieben mit einer RC-Entstörung
aktiviert werden.
• Universalmodul RMZ787 mit 4 Eingängen und 4 Relaisausgängen, davon ein Relais
mit Umschaltkontakt
• Universalmodul RMZ789 mit 6 Eingängen, 2 stetigen Ausgängen und 4
Relaisausgängen, wobei je zwei Relais für die Steuerung von Dreipunktantrieben mit
einer RC-Entstörung aktivierbar sind
Die Erweiterungen können aktiviert werden, indem diese an einer freien Position des
Reglers konfiguriert werden
Am Regler sind maximal 4 Erweiterungsmodule zulässig. Von den Modultypen
RMZ783B (Brauchwasser) und RMZ787 (Universal) kann maximal 1 Modul eingesetzt
werden; vom Heizkreismodul RMZ782B und vom Universalmodul RMZ789 maximal je
2 Module.
Hinweise
Hinweis
Reihenfolge
Funktionsverteilung
Anzahl Erweiterungs
-
module pro Typ
