3.2.2 Klemmenzuordnung und Eigenschaften der Ausgänge
Grundsätzlich können alle Ein- und Ausgangsklemmen frei verwendet werden. Auch
die mit der Wahl des Anlagentypen vorgegebenen Klemmen können umkonfiguriert
werden. Dabei sind jedoch die besonderen Eigenschaften der einzelnen
Erweiterungsmodule und ihre Ausgänge zu beachten.
Für die Steuerung einer Absperrklappe wird häufig ein Auf-/Zu-Signal benötigt. Für
diese Zwecke sind einige Relais mit Umschaltkontakten vorhanden.
Bei RMH760B und RMZ789 sind das die Ausgänge Q1 und Q4, beim RMZ783B sind
das die Ausgänge Q1 und Q5, beim RMZ782B jeweils der Ausgang Q1 und beim
RMZ787 jeweils der Ausgang Q5.
Die Relaisausgänge für das Auf- und Zu-Signal der Dreipunktsteuerung werden
paarweise zugeordnet. Zur Auswahl stehen die Klemmenpaare Q1/Q2 und Q3/Q4.
Dazu müssen spezielle Klemmenpaare verwendet werden.
Für die Dreipunktsteuerung eines Mischers oder eines modulierenden Brenners mit
einem Auf-/Zu-Signal sind in der Regel entsprechende Entstörmassnahmen notwendig.
Sofern diese nicht bereits auf dem Mischer vorgesehen sind, müssen diese
Entstörmassnahmen auf der Reglerseite oder extern vorgesehen werden.
Q12
Q11
Y1 N Y2
AC 24...230 V
3133A04
N1
N2
Q14
Q23
Q24

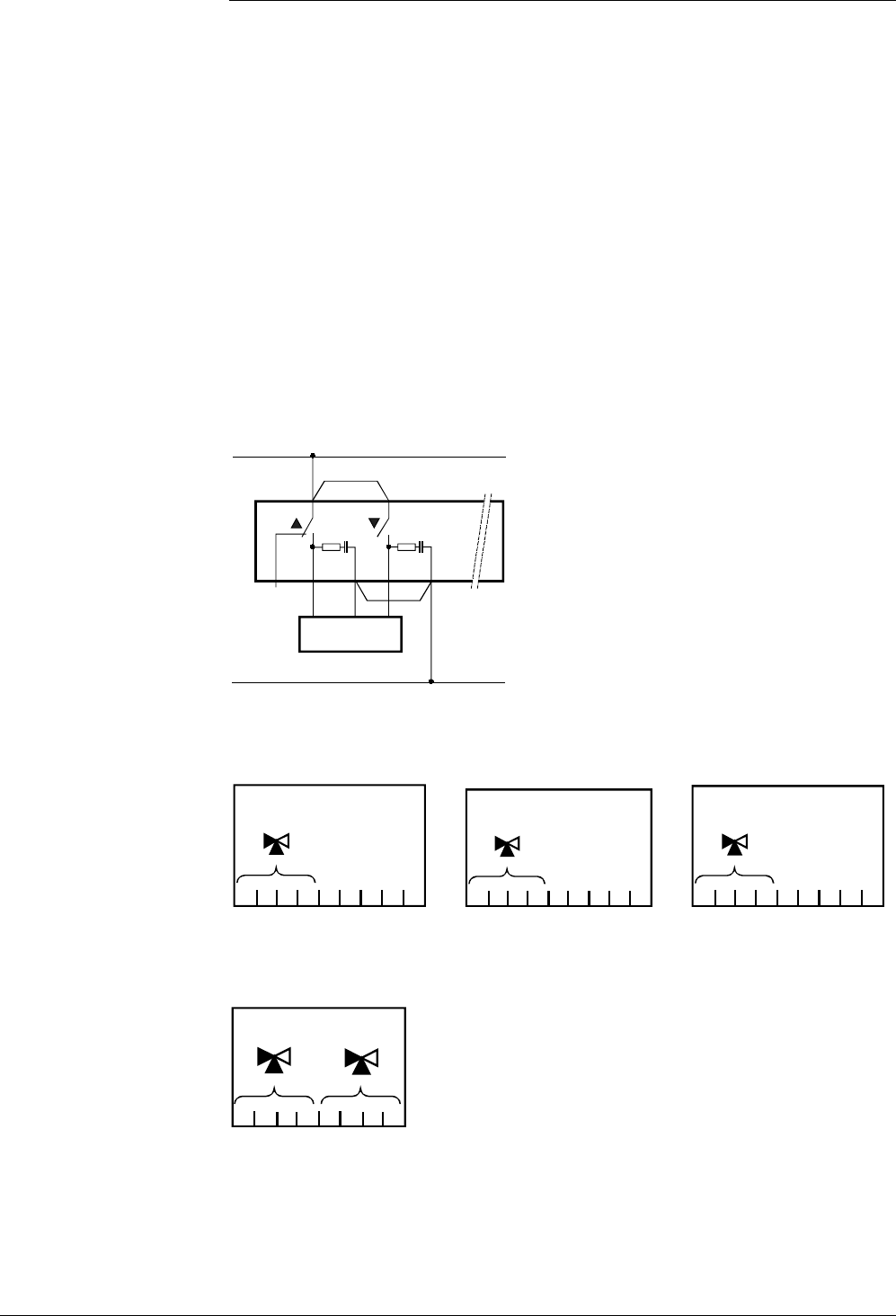

Schaltung der Entstörglieder
Wenn die Klemmen N1 und N2 bzw. N3 und N4 miteinander verbunden und auf den N-
Anschluss verdrahtet werden, wird das RC-Entstörglied für die Ausgänge Q1/Q2 bzw.
Q3/Q4 aktiv.
RMH760B
Q1 N1 N2 Q2 Q3 Q4 Q5
3133Z04
RMZ782B
Q1 N1 N2 Q2 Q3
3133Z05
RMZ783B
Q1 N1 N2 Q2
Q3
3133Z06
Q4
Q5
Auf dem Grundgerät RMH760B sowie den Erweiterungsmodulen RMZ782B und
RMZ783B ist das Klemmenpaar Q1/Q2 für die Aktivierung eines RC-Entstörgliedes
vorgesehen.
RMZ789
Q1
N1 N2 Q2 Q3 Q4N3 N4
3132Z04
Mit dem Erweiterungsmodul RMZ789 stehen vier Mischerausgänge (für 2 Mischer) zur
Verfügung, bei denen ein RC-Entstörglied aktiviert werden kann.
Die Ausgänge des Erweiterungsmoduls RMZ787 können nicht als Dreipunktausgang
verwendet werden.
