Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 15 Kommunikation 2017-09-29
Soll ein Eingang als Signal vom Bus empfangen werden und dieses Signal steht nicht
zur Verfügung, so wird nach Ablauf einer Zeit (ca. 30 min) eine Störungsmeldung
"[...X...] Fühlerfehler" abgesetzt.
Nr.
Text
Wirkung
5902 >1 gleiche LTE-Zone
Nicht dringende Meldung; muss nicht
quittiert werden
15.8 Störungsbehandlung
Nummer
Text
Wirkung
5000 Keine Busspeisung
Die Busspeisung fehlt
Nicht dringende Meldung; muss nicht
quittiert werden
Nummer Text
Wirkung
5001
Systemzeitausfall
Uhrzeitmaster fehlt oder kann nicht
empfangen werden
Nicht dringende Meldung; muss nicht
quittiert werden
5002 >1 Uhrzeitmaster
Es ist mehr als ein Uhrzeitmaster
vorhanden
Nicht dringende Meldung; muss quittiert
werden
5003
Ungültige Uhrzeit
• Uhrzeit beim Uhrzeitmaster muss neu
eingestellt werden.
• Gangreserve ist abgelaufen
Nicht dringende Meldung; muss nicht
quittiert werden
Nummer
Text
Wirkung
5101 System-Schaltuhrausfall 1
Schaltuhr-Master fehlt oder kann nicht
empfangen werden
Nicht dringende Meldung; muss nicht
quittiert werden

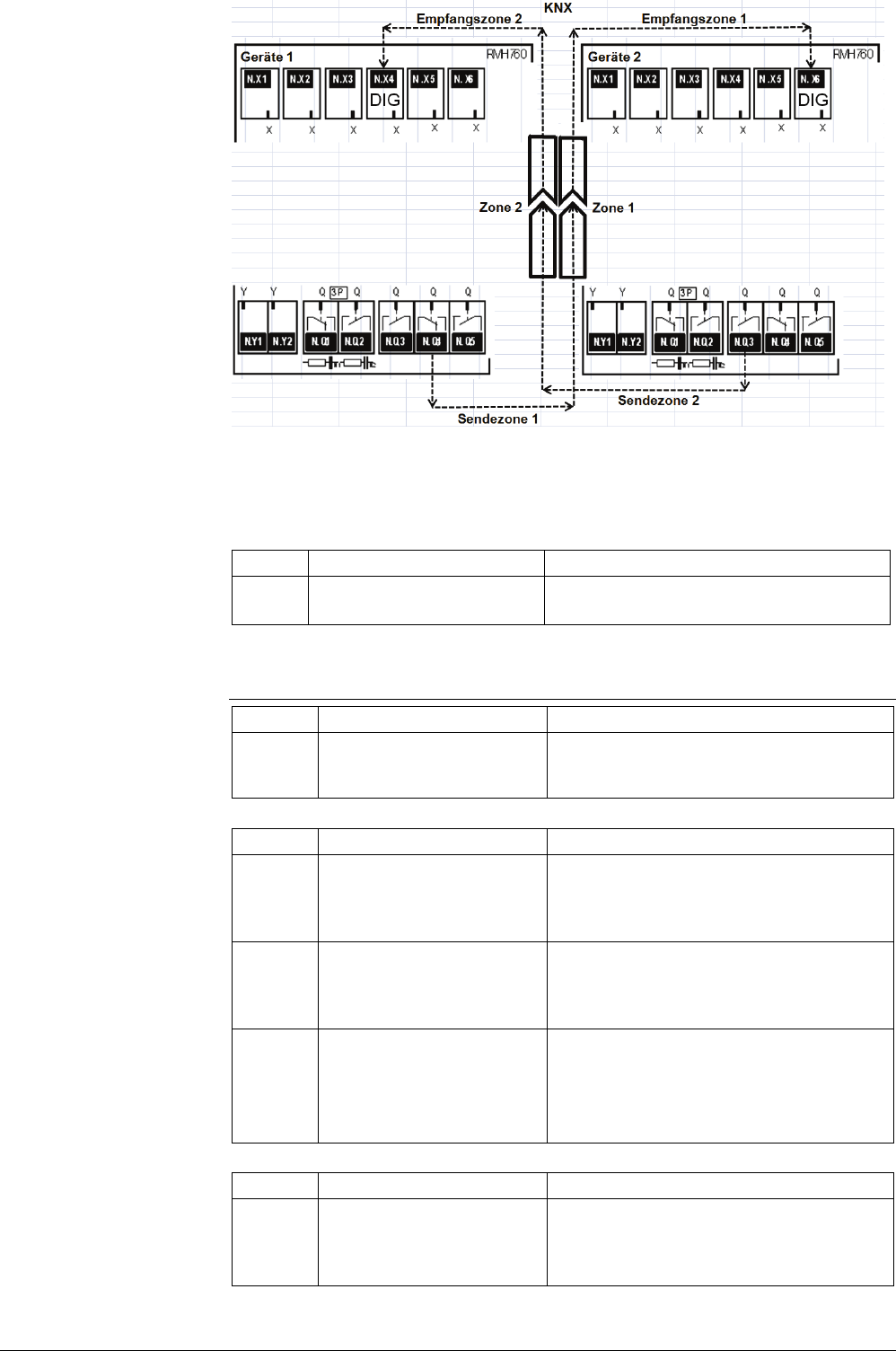

Konfigurationsschema
Störungsmeldungen
Busspeisungsstörung
Uhrzeit-Fehler
Ausfall der
Systemschaltuhr
