Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 15 Kommunikation 2017-09-29
Empfangszonen
Sendezonen
Eingänge (N.X1…A9(2).X6)
Eingänge (N.X1…A)(2).X6)
Digitale Ausgänge (N.Q1…A9(2).Q4)
Analoge Ausgänge (N.Y1… A9(2).Y2)
Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Empfangszonen
Bedienzeile Bereich Werkeinstellung
N.X1…A9(2).X6
---, 1…4095
---
Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Sendezonen
Bedienzeile
Bereich
Werkeinstellung
N.X1…A9(2).X6
N.Q1…A9(2).Q4
N.Y1… A9(2).Y2
---, 1…4095 ---

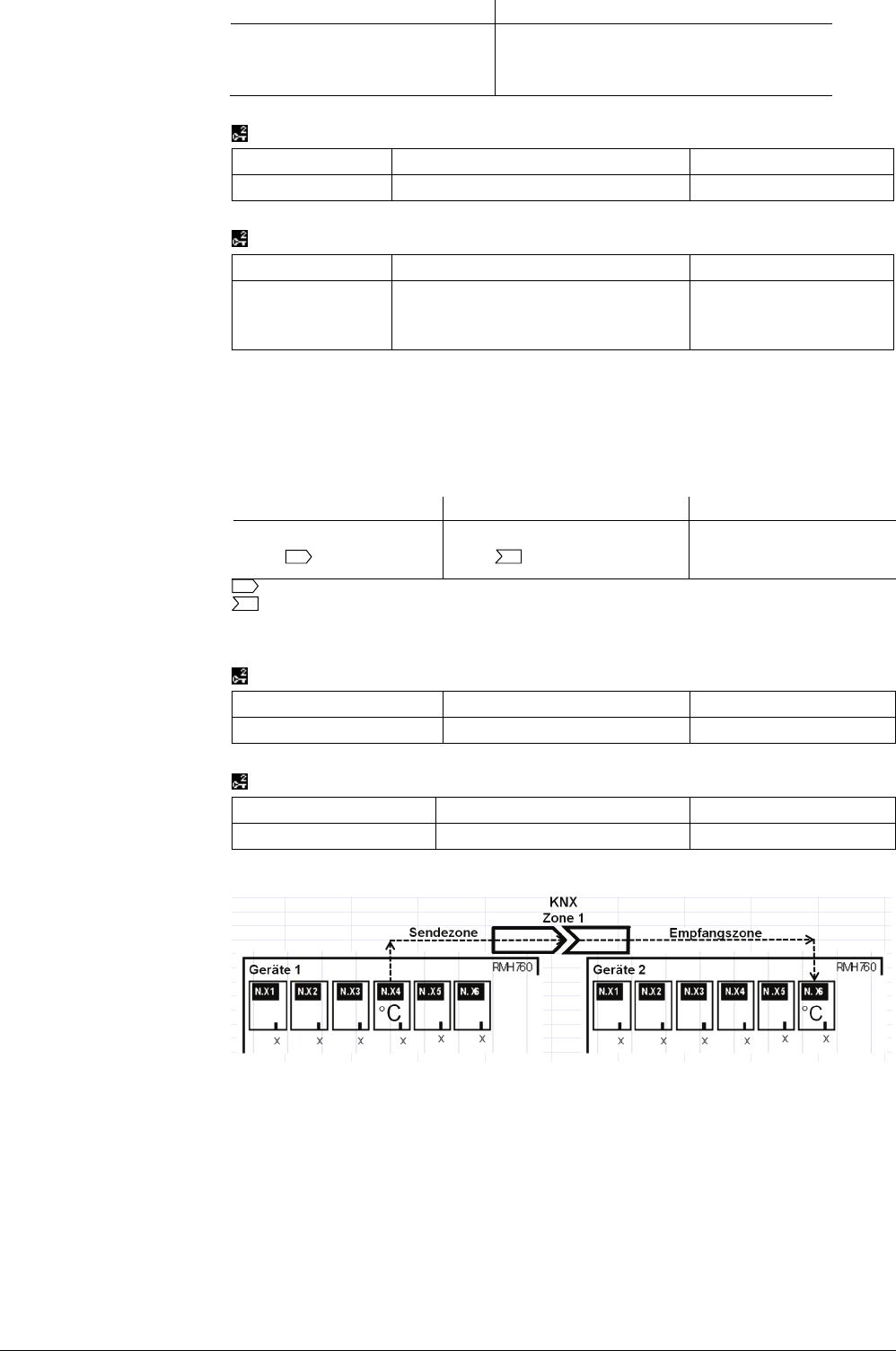

In einem RMH760B (Gerät 1) liegt der Temperaturwert eines Fühlers vor. Dieser Wert
wird als Sendeobjekt über einen Analog-Eingang versendet und von einem RMH760B
(Gerät 2) weiterverarbeitet.
Für die Beispielaufgabe wird folgende Sende- und Empfangszone projektiert:
RMH760B, Gerät 1
RMH760B, Gerät 2
Wert
Klemme
Sendezone
Klemme
Empfangszone
N.X4
1
N.X6
1
Temperaturwert Fühler
= Senden
= Empfangen
In RMH760B, Gerät 1 wird folgendes konfiguriert:
Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Sendezonen
Bedienzeile Bereich Werkeinstellung
N.X4
1
Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Empfangszonen
Bedienzeile
Bereich
Werkeinstellung
N.X6 1
Übersicht
Einstellwerte
Einstellwerte
Beispiel 1
Konzeption des
Datenaustauschs
Konfiguration Gerät 1
Konfiguration Gerät 2
Konfigurationsschema
