Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 3 Inbetriebnahme 2017-09-29
Anlagentyp

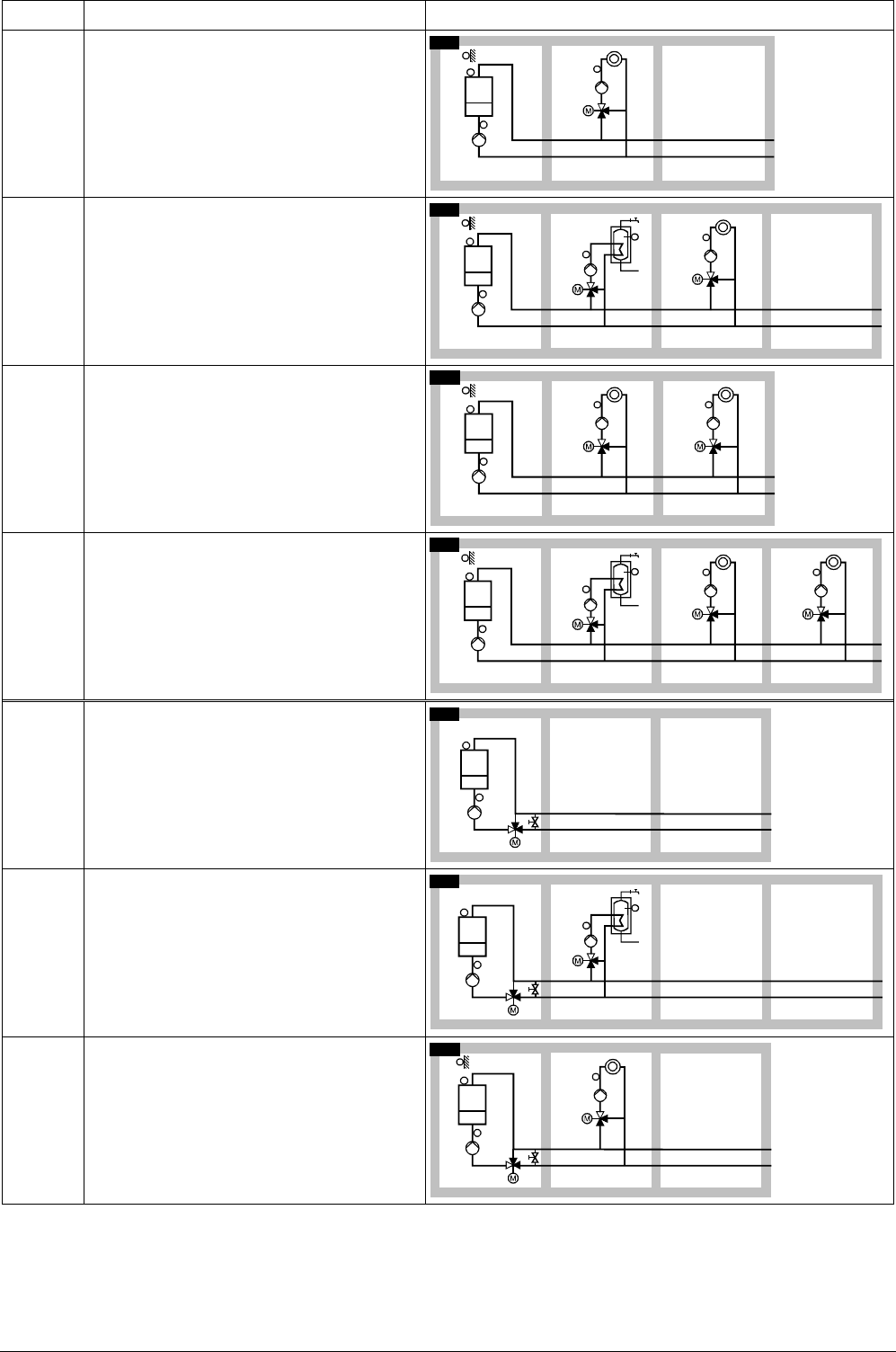

Beschreibung Anlagenschema
H3-2
N1:
A2:
Kesseltemperaturregelung
Witterungsgeführte
Heizkreisregelung mit Mischer und
Umwälzpumpe
H3-2
A2N1
3133S25
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
N.X1
N.Q3
N.X3
N.Q5
H3-3
N1:
A3:
A2:
Kesseltemperaturregelung
Brauchwasserkreis (BW 2)
Heizkreis
H3-3
A2A3N1
3133S26
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
A3.X2
A3.Q1/Q2
A3.Q5
A3.X1
N.X1
N.Q3
N.X3
N.Q5
H3-4
N1:
A2(1):
A2(2):
Kesseltemperaturregelung
Heizkreis
Heizkreis
H3-4
A2(2)A2(1)N1
3133S27
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
N.X1
N.Q3
N.X3
N.Q5
H3-5
N1:
A3:
A2(1):
A2(2):
Kesseltemperaturregelung
Brauchwasserkreis (BW 2)
Heizkreis
Heizkreis
H3-5
A2(1)A3 A2(2)N1
3133S28
A2.X1
A2.Q3
A2
.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
A3.X2
A3.Q1/Q2
A3.Q5
A3.X1
N.X1
N.Q3
N.X3
N.Q5
H4-0
N1:
Kesseltemperaturregelung mit 1-
stufigem Brenner und
Kesselpumpe, mischergesteuerte
Rücklaufhochhaltung
H4-0
N1
3133S30
N.X1
N.Q3
N.X3
N.Q5
N.Q1/Q2
H4-1
N1:
A3:
Kesseltemperaturregelung
Brauchwasserkreis mit
mischergeregeltem
Speichervorlauf und Ladepumpe
(BW 2)
H4-1
A3N1
3133S31
A3.X2
A3.Q1/Q2
A3.Q5
A3.X1
N.X1
N.Q3
N.X3
N.Q5
N.Q1/Q2
H4-2
N1:
A2:
Kesseltemperaturregelung
Witterungsgeführte
Heizkreisregelung mit Mischer und
Umwälzpumpe
H4-2
A2N1
3133S32
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
N.X1
N.Q3
N.X3
N.Q5
N.Q1/Q2
