Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 15 Kommunikation 2017-09-29
Einzelheiten enthält der Abschnitt 9.10.3 "Raumregelungskombination".
Bei einer Raumregelungskombination mit einer Lüftungsanlage übernimmt immer die
Lüftungsanlage die Funktion des Raumregelungsmasters.
Geogr. Zone: 5
Geogr. Zone = 5
Raumgerät
Heizkreis 2
QAW740
Raumbetriebsart
Sollwerte
Geogr. Zone = 5
Heizkreis 1
RM..
RM..
Raumreg'komb.= Master
Raumreg'komb. =
Slave interne Sollwerte
Raumbetriebsart
Sollwerte
3131Z11

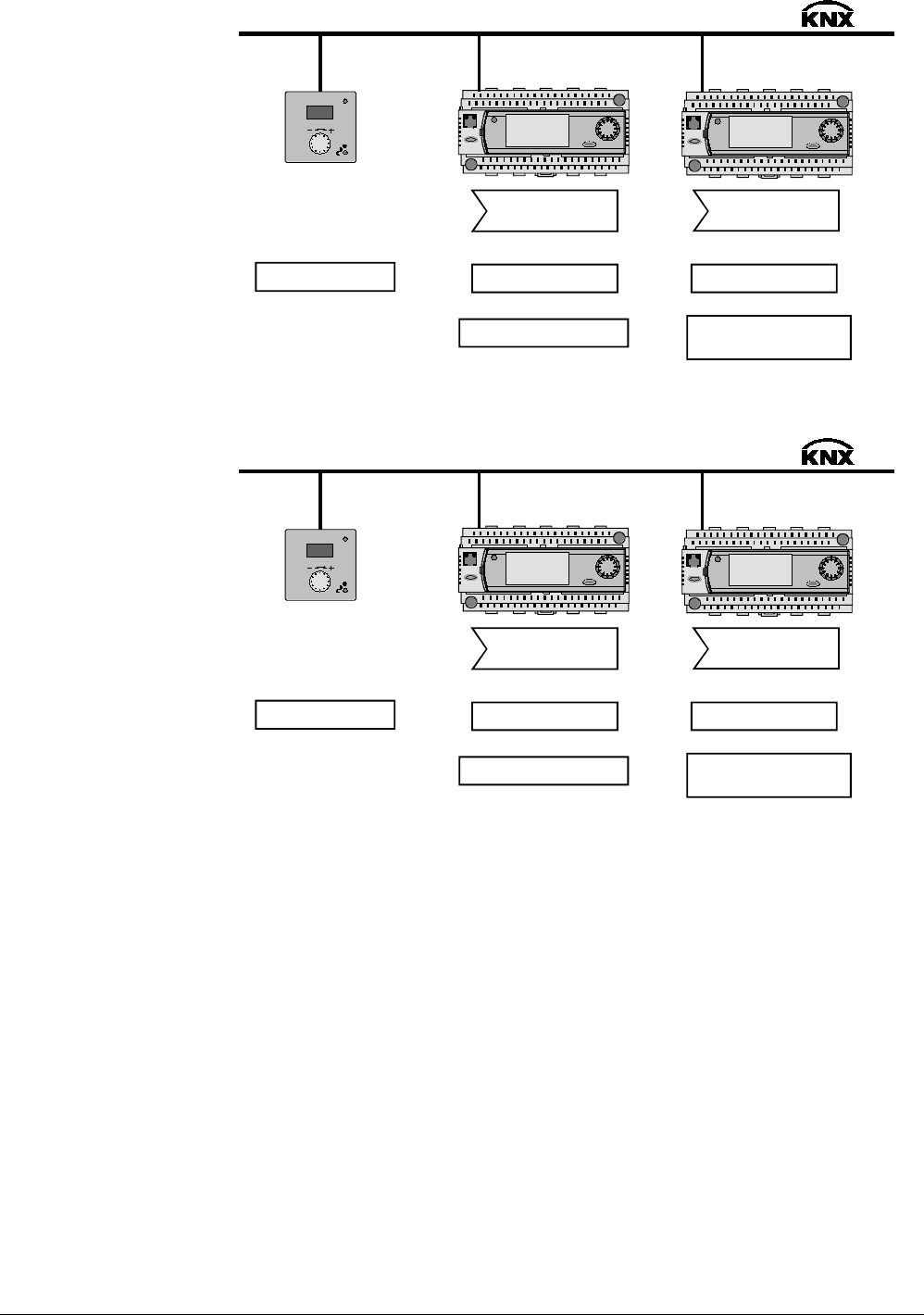

Liegt eine Raumregelungskombination vor, kann zusätzlich zur Raumbetriebsart auch
der Sollwert übernommen werden.
Geogr. Zone: 5
Geogr. Zone = 5
Raumgerät
Heizkreis 2
QAW740
Raumbetriebsart
Sollwerte
Geogr. Zone = 5
Heizkreis 1
RM..
RM..
Raumreg'komb.= Master
Raumreg'komb. =
Slave externe Sollwerte
Raumbetriebsart
Sollwerte
3131Z12
Die folgende Übersicht zeigt die in diesem Abschnitt beschriebenen Kommunikations-
Varianten. Die Einstellungen werden mit zwei Anlagen gezeigt (1 und 2), welche sich
auch auf verschiedenen Geräten befinden können.
Die Varianten 1 bis 3 können auch mit mehreren Anlagen angewendet werden.
Einzelheiten zu den Einstellungen enthalten die nachfolgenden Abschnitte.
⇒
Erweiterung Variante 4 mit
gleichen Sollwerten
(Variante 5)
