14.8.2 Analoger Störungseingang mit Grenzwertüberwachung
mit
Ein Analogeingang kann auf Überschreiten oder Unterschreiten eines Grenzwertes
überwacht werden.
Dabei kann auch ein bereits konfigurierter Eingang überwacht werden. Beispielweise
kann auch der Hauptvorlauftemperaturfühler auf das Überschreiten einer maximalen
Vorlauftemperatur überwacht werden.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Störungen > Störungseingang 1 (bzw. 2, 3 oder 4)
Bedienzeile
Bereich
Werkeinstellung
Grenzwert Störung Ein
0 / 1*
1
Grenzwert Störung Aus
0 / 1*
0
* Abhängig vom Eingangsbezeichner; das Beispiel hier gilt für einen digitalen Eingang

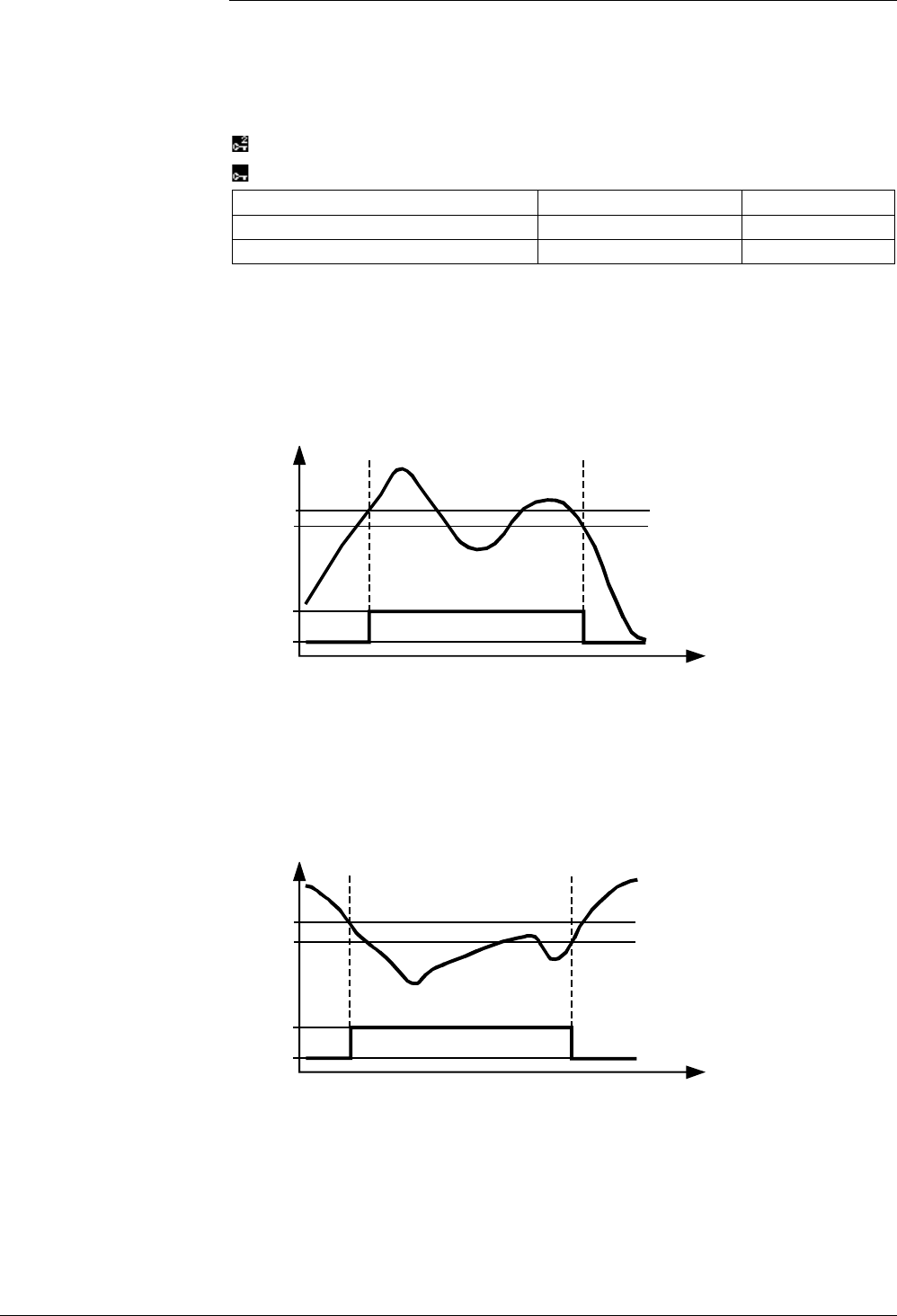

Ist Grenzwert Störung Ein grösser als Grenzwert Störung Aus, wird der Eingang auf
Überschreiten überwacht.
Grenzwert Störung Ein: 80 °C
Grenzwert Störung Aus: 75 °C
Wenn die Temperatur über 80 °C steigt, wird auf Störung erkannt; fällt die Temperatur
wieder unter 75 °C, wird die Störung als behoben erkannt.
ERROR
ON
OFF
3132D12
Ist Grenzwert Störung Aus grösser als Grenzwert Störung Ein, wird der Eingang auf
Unterschreiten überwacht.
Grenzwert Störung Ein: 10 °C
Grenzwert Störung Aus: 12 °C
Wenn die Temperatur unter 10 °C fällt, wird auf Störung erkannt, wenn die Temperatur
wieder über 12 °C steigt, wird die Störung als behoben erkannt.
ERROR
ON
OFF
3132D13
Beispiel 1
Beispiel 2
