Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 14 Funktionsblock Störungen 2017-09-29

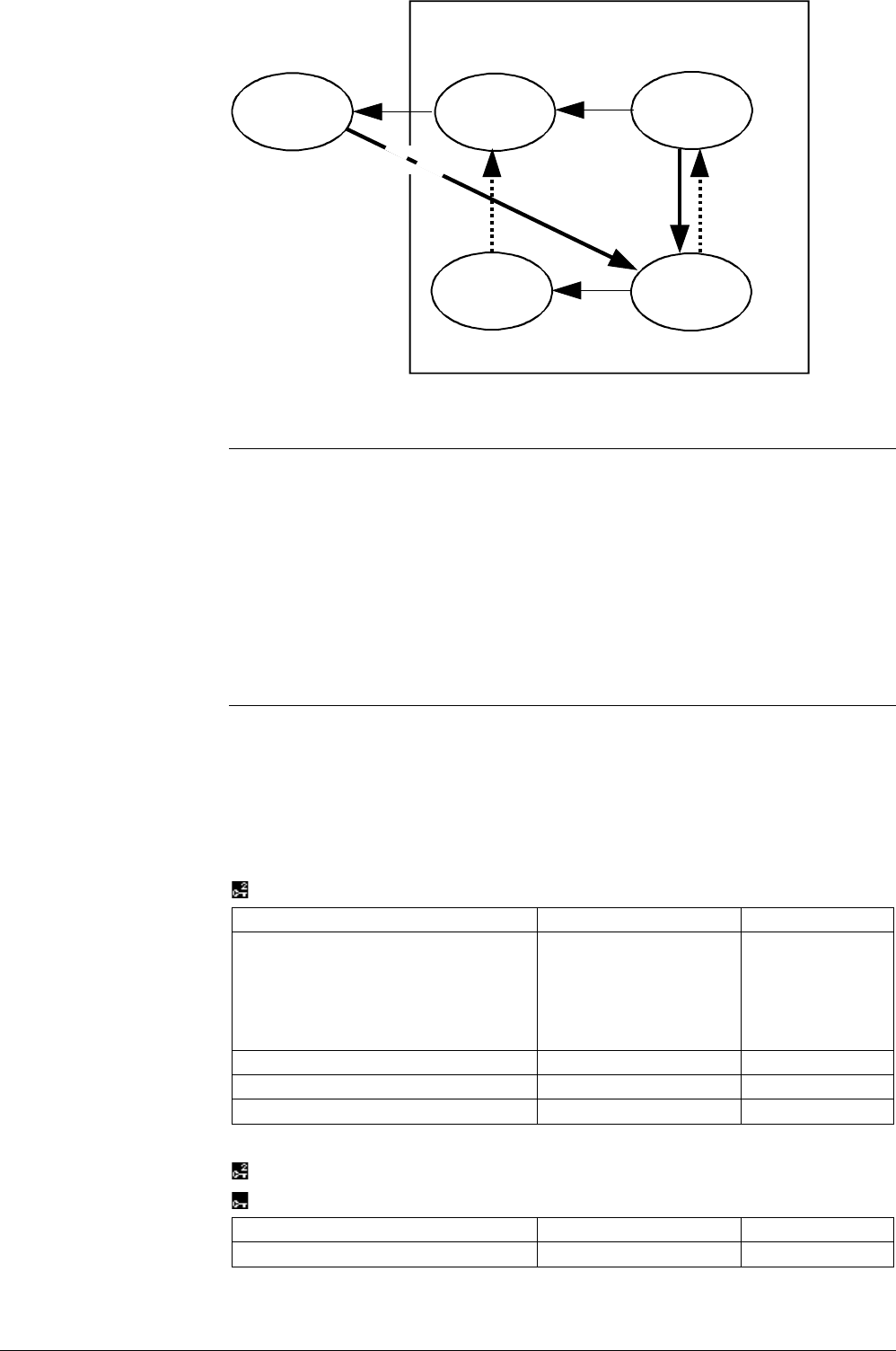

3131B12
gestört,
quittiert
LED leuchtet
gestört,
unquittiert
LED blinkt
LED AUS
ungestört,
quittiert,
zurückgesetzt
ungestört,
unquittiert
LED blinkt
ungestört,
quittiert
LED leuchtet
Aggregat bzw. Anlage gestoppt
Störung
gehend
Störung
quittieren
Störung
kommend
Störung
quittieren
Störung
gehend
Störung
kommend
14.7 Vordefinierte Störungseingänge
Beim Funktionsblock Kessel und bei den Pumpenblöcken stehen vordefinierte
Störungseingänge zur Verfügung.
Eine Beschreibung dieser Störungseingänge ist bei den entsprechenden
Funktionsblöcken zu finden. Die Parametrierung dieser Störungseingänge erfolgt
ebenfalls bei den entsprechenden Funktionsblöcken.
14.8 Störungseingänge
14.8.1 Universelle Störungseingänge
Am RMH760B stehen 4 universelle Störungseingänge zur Verfügung. Diese können in
der Zusatzkonfiguration aktiviert werden.
Es können analoge oder digitale Eingänge als Störungseingänge definiert werden.
Die Falls der Eingang nicht auf einen bereits konfigurierten Eingang gelegt wird, kann
der Eingangsbezeichner und damit die Art des Eingangs bzw. die Einheit frei gewählt
werden.
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Störungen > Eingangsbezeichner
Bedienzeile
Bereich
Werkeinstellung
Störungseingang 1 °C / % / g/kg / kJ/kg /
W/m2 / m/s / bar /
mbar / Pa / ppm /
Universal 000.0 /
Universal 0000 / Digital
Digital
Störungseingang 2
Wie Störungseingang 1
Digital
Störungseingang 3
Wie Störungseingang 1
Digital
Störungseingang 4
Wie Störungseingang 1
Digital
Bei einem digitalen Eingang lässt sich zudem die Ruhestellung definieren:
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Eingänge > RMH760.X… oder RMZ78…
Bedienzeile
Bereich
Werkeinstellung
Ruhestellung
Offen / Geschlossen
Offen
