Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 3 Inbetriebnahme 2017-09-29

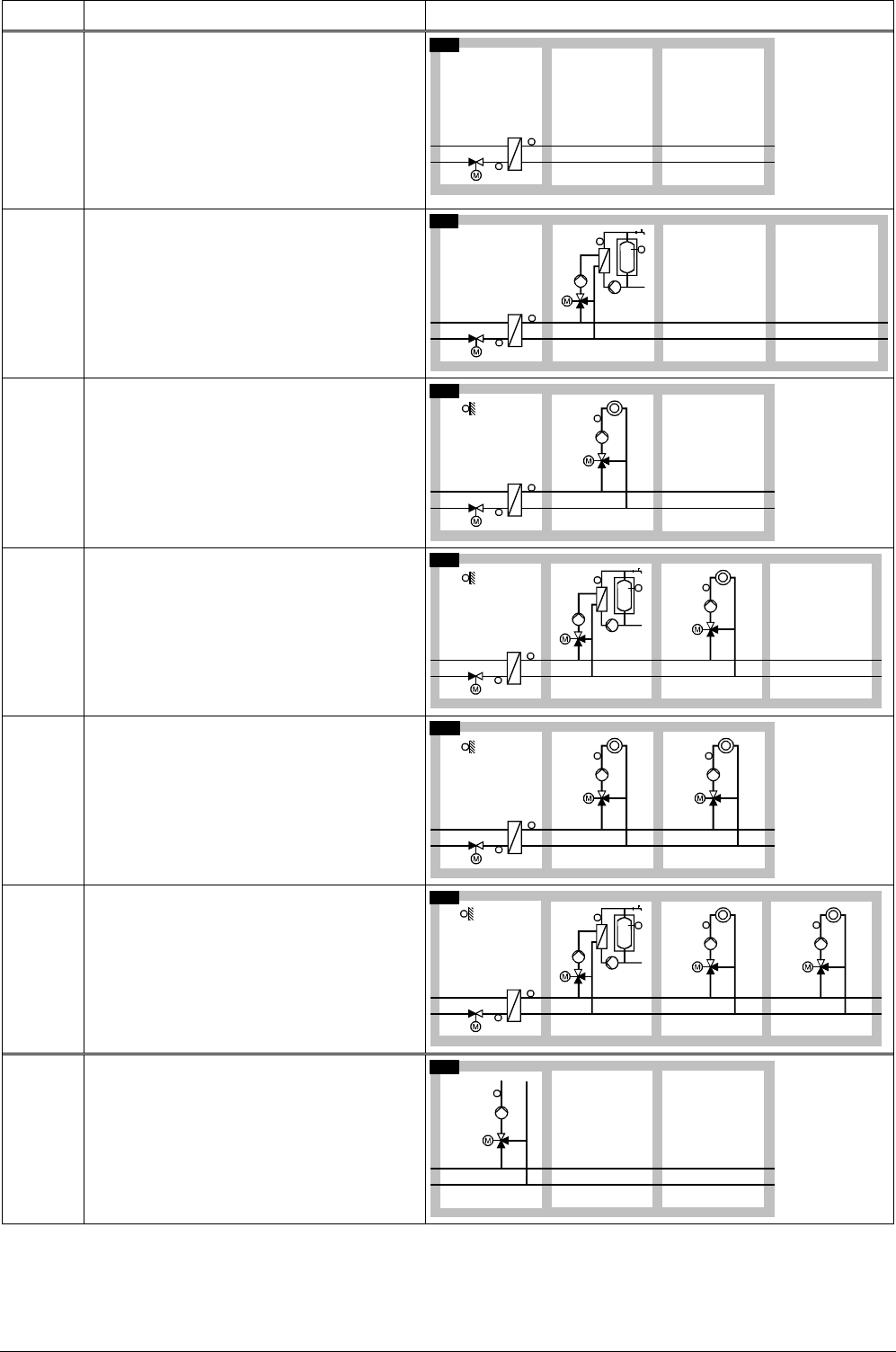

Anlagentyp
Beschreibung Anlagenschema
H1-0
N1:
Hauptregler (Fernheizanschluss
mit Wärmetauscher), Regelung
der Sekundärvorlauftemperatur mit
Durchgangsventil im
Primärrücklauf, Speisung der
internen und von externen
Verbraucher
3133S09
N1
N.X1
N.X3
N.Q1/Q2
H1-0
H1-1
N1:
A3:
Hauptregler
Brauchwasserkreis,
Speicherladung ab
mischergesteuertem
Wärmetauscher, mit Primär- und
Sekundärpumpe (BW 4)
A3
3133S10
N1
H1-1
A3.Q1/Q2
A3.Q5
A3.X2
A3.X4
N.X1
N.X3
N.Q1/Q2
A3.Q3
H1-2
N1:
A2:
Hauptregler
Witterungsgeführte
Heizkreisregelung mit Mischer und
Umwälzpumpe, am Sekundärkreis
Hauptvorlauf angeschlossen
A2
3133S11
N1
N.X1
H1-2
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
N.X3
N.Q1/Q2
H1-3
N1:
A3:
A2:
Hauptregler
Brauchwasserkreis (BW 4)
Heizkreis
A2A3
3133S12
N1
H1-3
A3.Q1/Q2
A3.Q5
A3.X2
A3.X4
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
N.X1
N.X3
N.Q1/Q2
A3.Q3
H1-4
N1:
A2(1):
A2(2):
Hauptregler
Heizkreis
Heizkreis
A2(2)A2(1)
3133S13
N1
H1-4
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
N.Q1/Q2
N.X1
N.X3
H1-5
N1:
A3:
A2(1):
A2(2):
Hauptregler
Brauchwasserkreis (BW 4)
Heizkreis
Heizkreis
A2(1)A3 A2(2)
3133S14
N1
H1-5
A3.Q1/Q2
A3.Q5
A3.X2
A3.X4
A2.X1
A2.Q3
A2.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
N.X1
N.X3
N.Q1/Q2
A3.Q3
H2-0
N1:
Bedarfsgeführter Vorregler mit
Mischer und Umwälzpumpe;
Speisung von externen
Verbrauchern
3133S16
N1
N.X1
N.Q3
N.Q1/Q2
H2-0
