Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 13 Funktionsblock Diverses 2017-09-29
Nummer
Text
Wirkung
30 Windgeschw.-Fühlerfehler • Windgeschwindigkeitsfühler nicht
angeschlossen
• Buskommunikation unterbrochen
• Windzone nicht korrekt eingestellt
(Sender und Empfänger müssen die
selbe Windzone besitzen)
Nicht dringende Meldung; muss nicht
quittiert werden
31 >1 Windgeschw’fühler in
Zone
Mehr als ein Windgeschwindigkeitsfühler
in der selben Windzone
Dringende Meldung; muss quittiert
werden

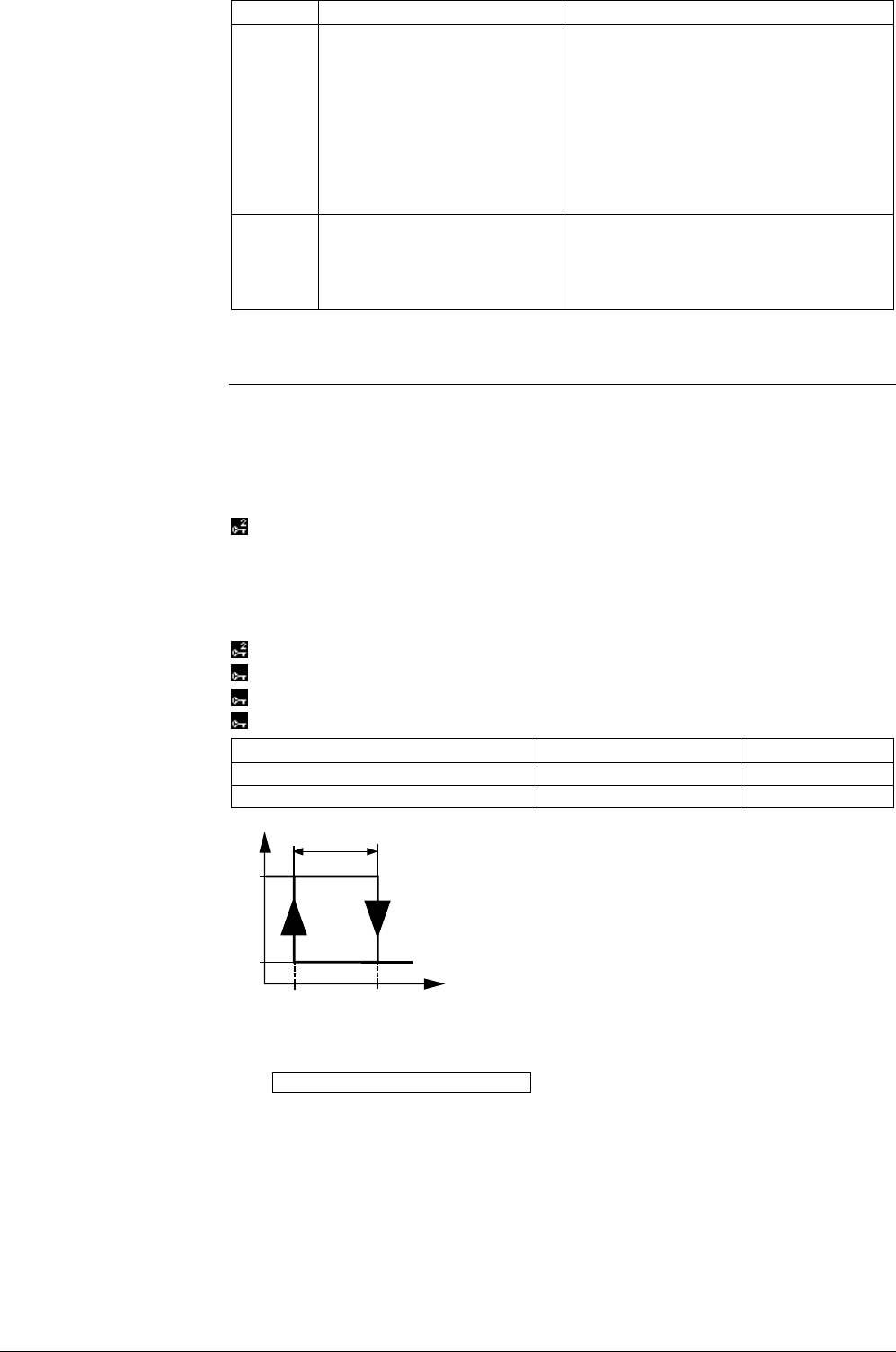

13.4 Aussentemperaturrelais
Zu jedem Aussenfühler ist auch ein Aussentemperaturrelais verfügbar. Dabei ist es
gleichgültig, ob die Aussentemperatur gemessen, oder via Bus empfangen wird. Im
RMH760B sind 3 Aussentemperaturrelais vorhanden.
Die Funktion wird über die Zusatzkonfiguration aktiviert:
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Diverses > Ausgänge >
Aussentemperaturrelais Klemme zuordnen
Die beiden anderen Aussentemperaturrelais können beim Heizkreis 2 und Heizkreis 3
unter "Ausgänge" konfiguriert werden.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Ausgänge > Aussentemperaturrelais
Hauptmenü > Einstellungen > Heizkreis 2 > Aussentemperaturrelais
Hauptmenü > Einstellungen > Heizkreis 3 > Aussentemperaturrelais
Bedienzeile
Bereich
Werkeinstellung
Ausschaltpunkt
–50…50 °C
5 °C
Schaltdifferenz
1…20 K
3 K
3131D15
ON
OFF
TO
ON
TO
SD
TO
OFF
OFF
ON
SD
TO
Ausschalten
Einschalten
Schaltdifferenz
Aktuelle Aussentemperatur
Der Relaiskontakt wird geschlossen, wenn die aktuelle Aussentemperatur unter den
Wert Ausschaltpunkt – Schaltdifferenz fällt. Steigt die aktuelle Aussentemperatur
wieder über den Ausschaltpunkt, wird der Kontakt geöffnet.
Ausschaltpunkt = 5 °C
Schaltdifferenz = 3 K
Der Relaiskontakt wird bei Aussentemperaturen unter 2 °C geschlossen und bei
Temperaturen über 5 °C geöffnet.
Zusatzkonfiguration
Einstellungen
Beispiel
