201/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 13 Funktionsblock Diverses 2017-09-29
13 Funktionsblock Diverses

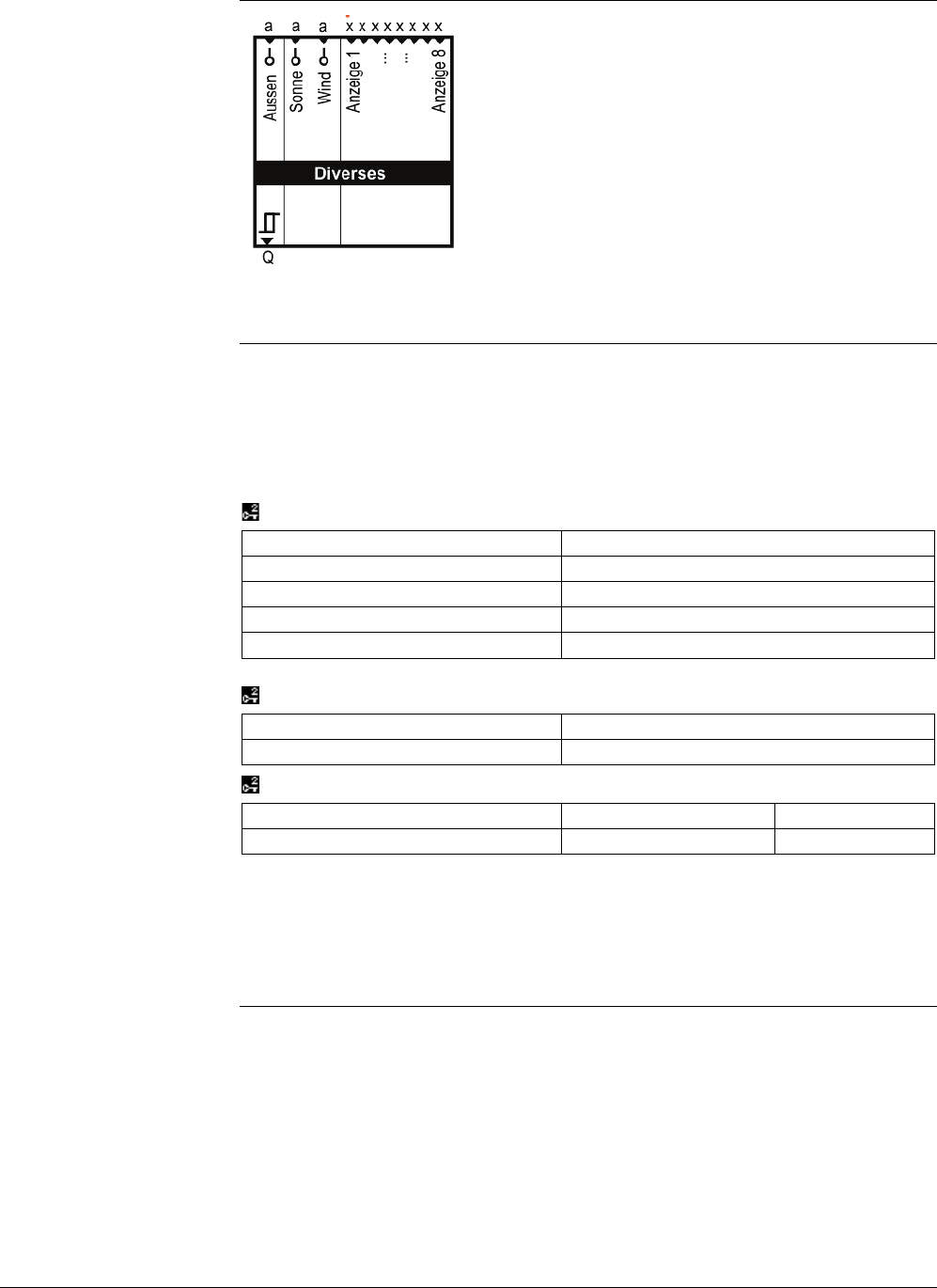

13.1 Funktionsblock-Übersicht
13.2 Konfiguration
Der Funktionsblock "Diverses" steht immer zur Verfügung. Es ist keine spezielle
Konfiguration notwendig, um den Funktionsblock zu aktivieren.
In der Zusatzkonfiguration können die für die Anlagen benötigten Funktionen aktiviert
werden.
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Diverses > Eingänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Aussentemperaturfühler
Sonnenintensität
Windgeschwindigkeit
Anzeige-Eingang 1..8
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Diverses > Ausgänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Aussentemperaturrelais
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Diverses
Bedienzeile
Bereich
Werkeinstellung
Visitenkarte
Ja / Nein
Ja
Das Aktivieren der Visitenkarte ist im Abschnitt 4.5.4 "Elektronische Visitenkarte"
beschrieben.
13.3 Witterungsfühler
Am RMH760B sind 3 Witterungsfühler anschliessbar:
• Der Witterungsfühler am Funktionsblock "Diverses" kann wie folgt verwendet werden:
− Als Führungsgrösse der Vorlauftemperaturregelung und für andere Funktionen im
Heizkreis 1
− Als Führungsgrösse der Wärmebedarfstransformatoren
− Für die Frostschutzfunktionen
− Für das Sperren des Kessels nach der Aussentemperatur
Zusatzkonfiguration
Eingänge
Ausgänge
Funktionen
Visitenkarte
