Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 3 Inbetriebnahme 2017-09-29
Anlagentyp

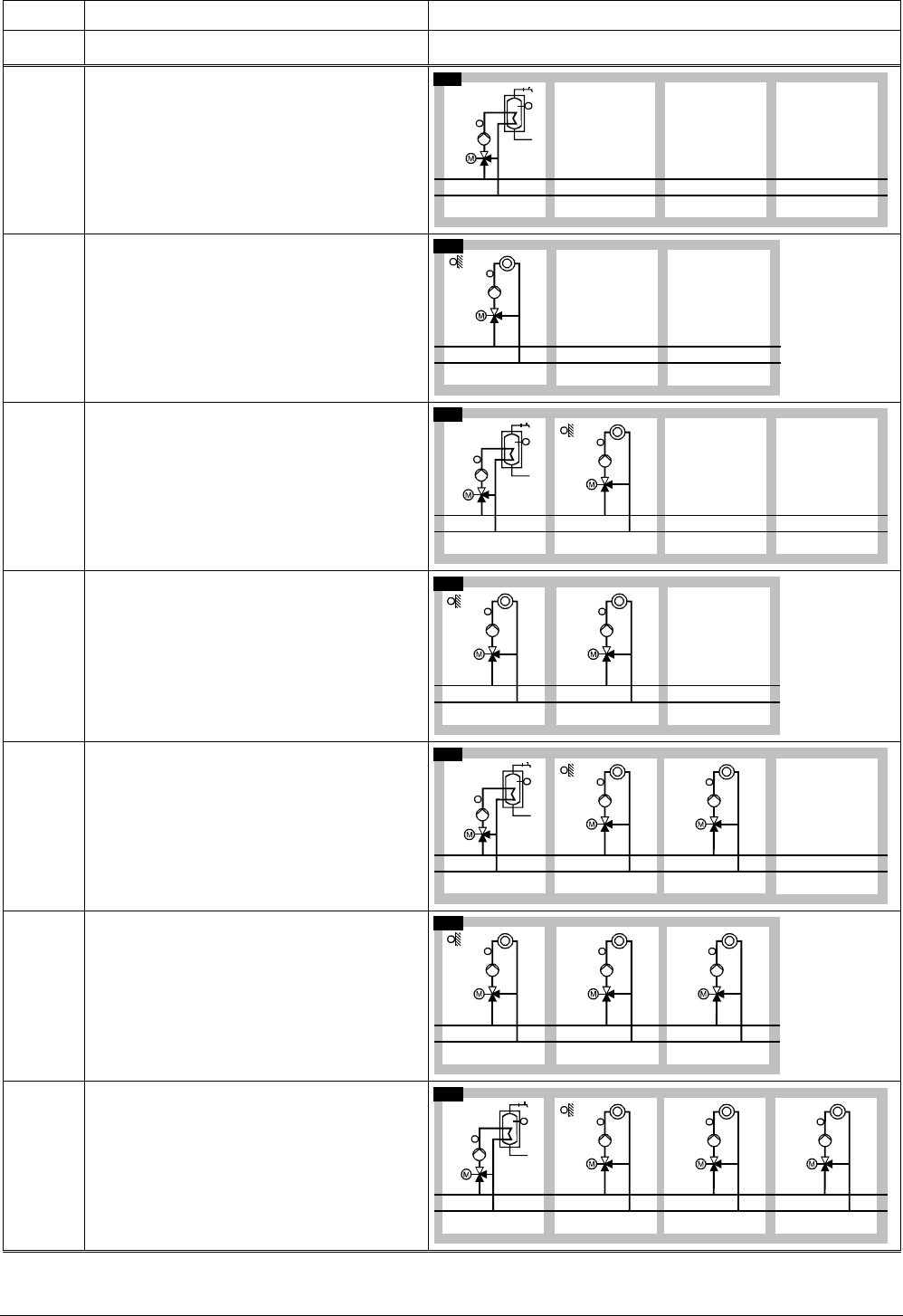

Beschreibung Anlagenschema
H
Grundtyp Keine vorkonfigurierten Ein- und Ausgänge
H0-1
N1:
Brauchwasserkreis mit
mischergeregeltem
Speichervorlauf und Ladepumpe,
direkt an ungeregeltem
Hauptvorlauf angeschlossen
(Brauchwassertyp BW 2)
N1
N.X2
N.Q1/Q2
N.Q4
N.X1
H0-1
3133S01
H0-2
N1:
Witterungsgeführte
Heizkreisregelung mit Mischer und
Umwälzpumpe, direkt an
ungeregeltem Hauptvorlauf
angeschlossen
3133S02
N1
N.X1
N.Q3
N.Q1/Q2
N.X2
H0-2
H0-3
A3:
N1:
Brauchwasserkreis (BW 2)
Heizkreis
N1
3133S03
A3
N.X1
N.Q3
N.Q1/Q2
N.X2
A3.X2
A3.Q1/Q2
A3.Q5
A3.X1
H0-3
H0-4
N1:
A2:
Heizkreis
Heizkreis
A2
3133S04
N1
N.X1
N.Q3
N.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
H0-4
H0-5
A3:
N1:
A2:
Brauchwasserkreis (BW 2)
Heizkreis
Heizkreis
A2N1
3133S05
A3
A3.X2
A3.Q1/Q2
A3.Q5
A3.X1
H0-5
N.X1
N.Q3
N.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
H0-6
N1:
A2(1):
A2(1):
Heizkreis
Heizkreis
Heizkreis
A2(2)
A2(1)
3133S06
N1
N.X1
N.Q3
N.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
A2.X1
A2.Q3
A2.Q1/Q2
H0-6
H0-7
A3:
N1:
A2(1):
A2(2):
Brauchwasserkreis (BW 2)
Heizkreis
Heizkreis
Heizkreis
A2(1)N1 A2(2)
3133S07
A3
A3.X2
A3.Q1/Q2
A3.Q5
A3.X1
H0-7
N.X1
N.Q3
N.Q1/Q2
N.X2
A2.X1
A2.Q3
A2.Q1/Q2
A2.X1
A2.Q3
A2.Q1/Q2
Anlagentypen
