Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 11 Logikfunktionen 2017-09-29
11.2 Komparator

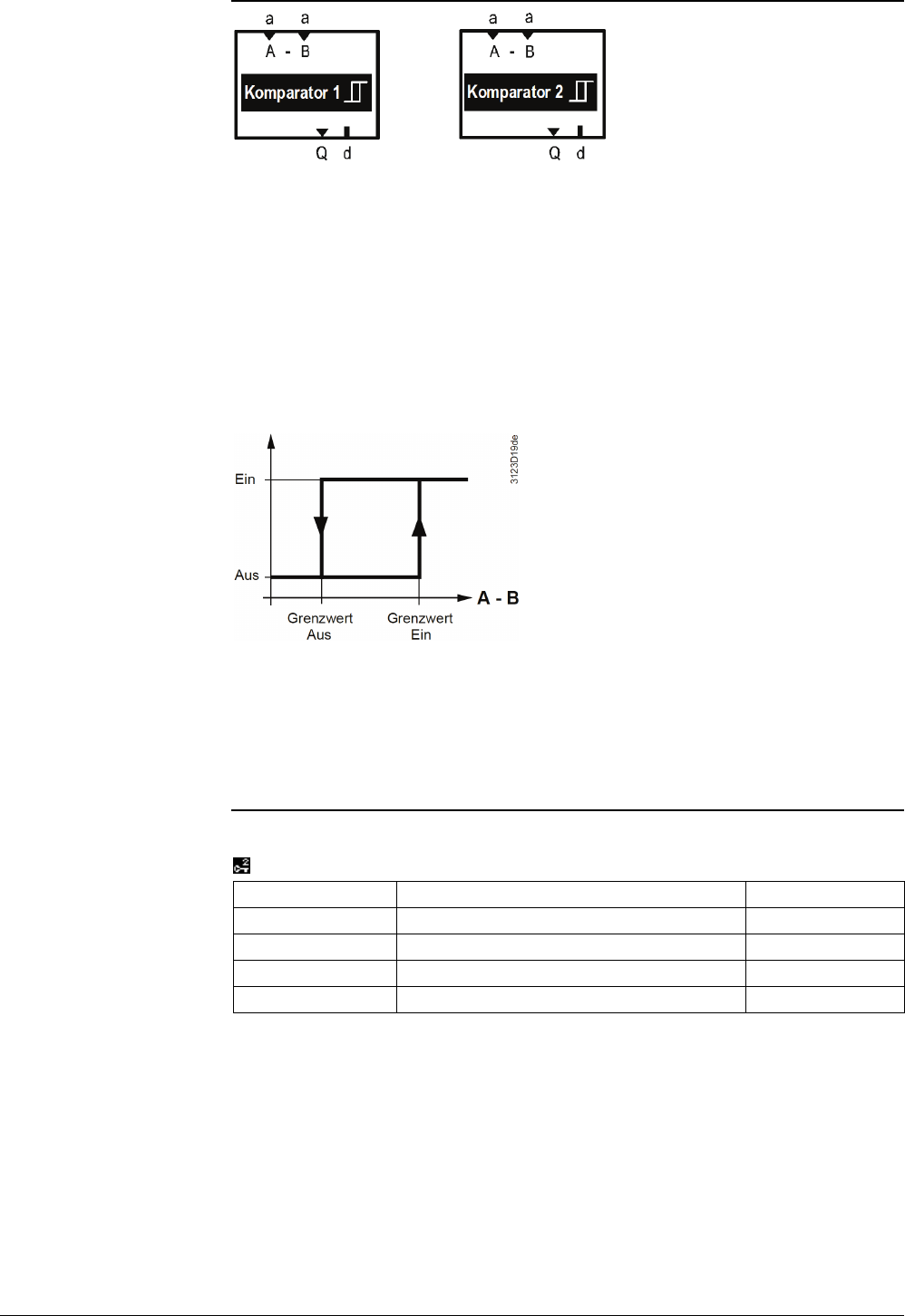

Der Komparator dient dem Vergleich zweier analoger Eingangssignale.
Es stehen 2 Komparatoren zur Verfügung.
Ist der Differenzwert (A - B) zwischen Eingang A und Eingang B
− grösser als "Grenzwert Ein", dann schaltet der Komparator ein
− kleiner als "Grenzwert Aus", dann schaltet der Komparator aus
A sollte (im Normalfall) grösser als B sein, weil die Differenz (A – B) mit Vorzeichen
ausgewertet wird und die Grenzwerte nicht im negativen Bereich eingestellt werden
können.
Beim Ausgangssignal des Komparators ist eine Einschalt-, Ausschaltverzögerung,
sowie die Einschaltdauer minimal und Ausschaltdauer minimal einstellbar.
Diese einstellbaren Zeiten wirken immer (mit Ausnahme im Verdrahtungstest).
11.2.1 Aktivieren des Komparators
Der Komparator wird durch die Zuordnung eines Eingangs aktiviert.
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Komparator > Komparator 1...2
Bedienzeile
Einstellbare Werte / Bemerkung
Werkeinstellung
Schaltwert A
---, X1, X2, ...
Schaltwert B
---, X1, X2, ...
Komparatorrelais
---, N.Q1, N.Q2, ... (nur freie Ausgänge)
Zeitformat
h:m, m:s
m:s
• Wird für den Komparator ein erweitertes Zeitformat (> 59.59 m.s) benötigt, kann das
"Stunden:Minuten-Format" verwendet werden
Wichtig: Die Umstellung wirkt sich auf alle zeitrelevanten Parameter des Komparators
aus (Einschalt-/Ausschaltverzögerung sowie minimale Ein- und Ausschaltdauer)
• Das Zeitformat "h:m" hat einen Einstellbereich von 10-Minuten Schritten
• Die Einheiten der Eingänge Schaltwert A und B müssen vom gleichen Typ sein, z.B.
beide °C oder beide %, siehe Fehlerbehandlung
• Die Einheit der Eingangsklemme wird automatisch vergeben
• Ist eine Klemme bereits von einer anderen Funktion genutzt (z.B. Heizkreis \
Vorlauftemperatur) so wird diese auf den Komparator-Eingang vererbt
Zweck
Funktionsprinzip
Hinweis
Konfiguration
Hinweise
