190/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 11 Logikfunktionen 2017-09-29

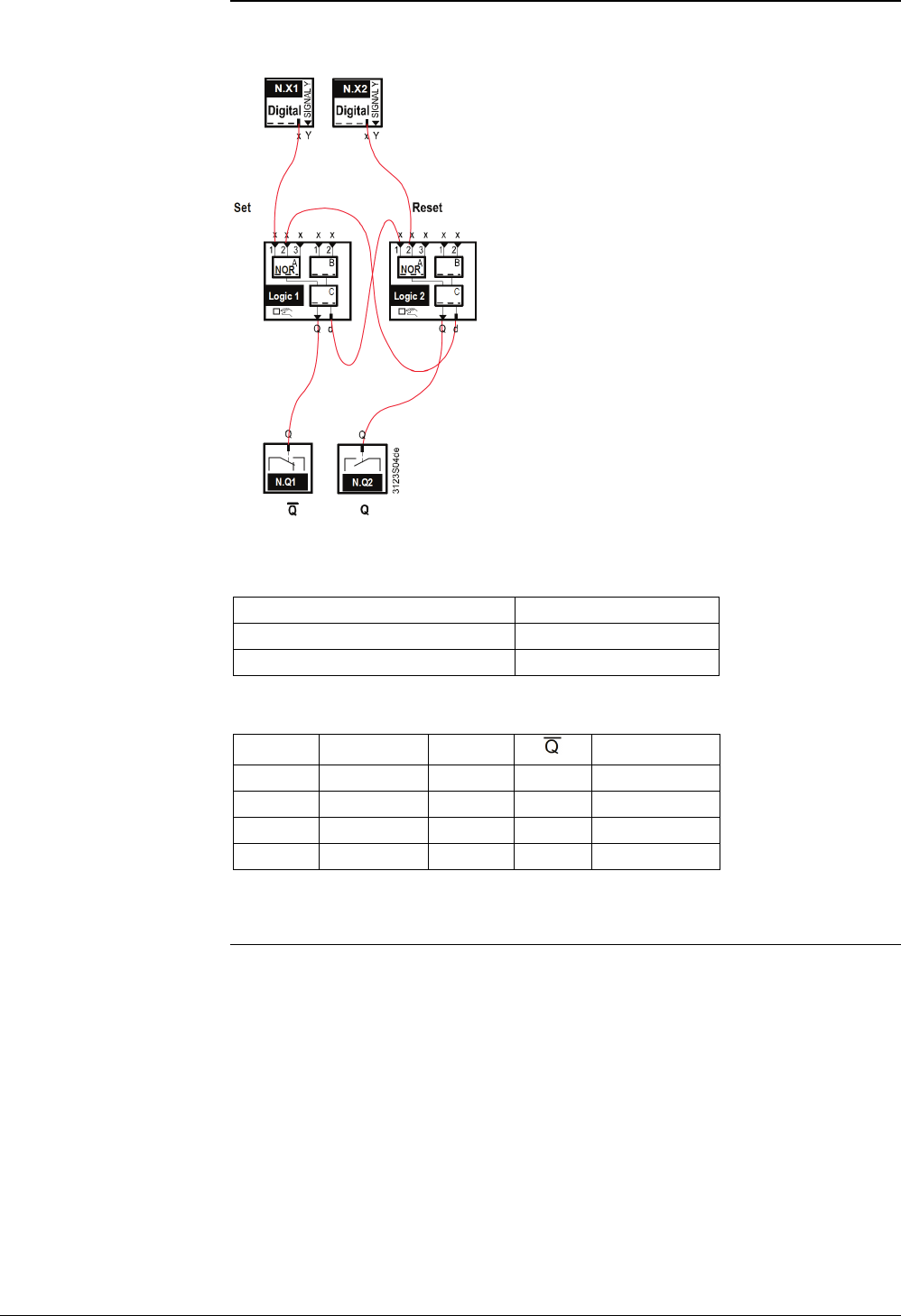

11.1.12 Anwendungsbeispiel RS-Flip Flop
Das nachfolgende Beispiel zeigt einen Lösungsvorschlag für einen RS-Flip Flop:
Dazu notwendige Konfiguration:
Bedienzeile
Einstellwert
Logik 1 [Logik A] Funktion NOR
Logik 2 [Logik A] Funktion
NOR
Wahrheitstabelle:
Setzen
Rücksetzen
Q
Zustand
0
0
X
X
Speichern
0
1
0
1
Rücksetzen
1
0
1
0
Setzen
1
1
Unbestimmt
11.1.13 Anwendungsbeispiel solare Brauchwasserbereitung
Siehe Kapitel 11.2.11
Hinweis
