11.1.10 Hinweise
• Wird bei einem analogen Eingang des Logikblocks der Schaltwert Ein = Schaltwert
Aus gesetzt, so gibt es keine Hysterese.
• Tritt ein Fehler an einem konfigurierten Eingang auf, so wird der Zustand Aus für den
gesamten Logik-Block ausgegeben.
• Sind nur Eingänge an der Logik A konfiguriert, so wird die Logik C nicht
berücksichtigt und das Signal der Logik A direkt auf den Ausgang gegeben.
• Sind nur Eingänge an der Logik B konfiguriert, so wird die Logik C nicht
berücksichtigt und das Signal der Logik B direkt auf den Ausgang gegeben.
• Die Logik-Blöcke werden sequentiell entsprechend ihrer Instanznummer
abgearbeitet, d.h. zuerst Logik 1, dann Logik 2 bis Logik 4.
• Werden Ausgänge zurückgeschlauft, z.B. vom Ausgang des Logik-Block 4 auf den
Eingang des Logik-Block 2, so wird das Ergebnis am Logik-Block 2 erst ein
Verarbeitungszyklus später anliegen.
11.1.11 Anwendungsbeispiel Speicherladung

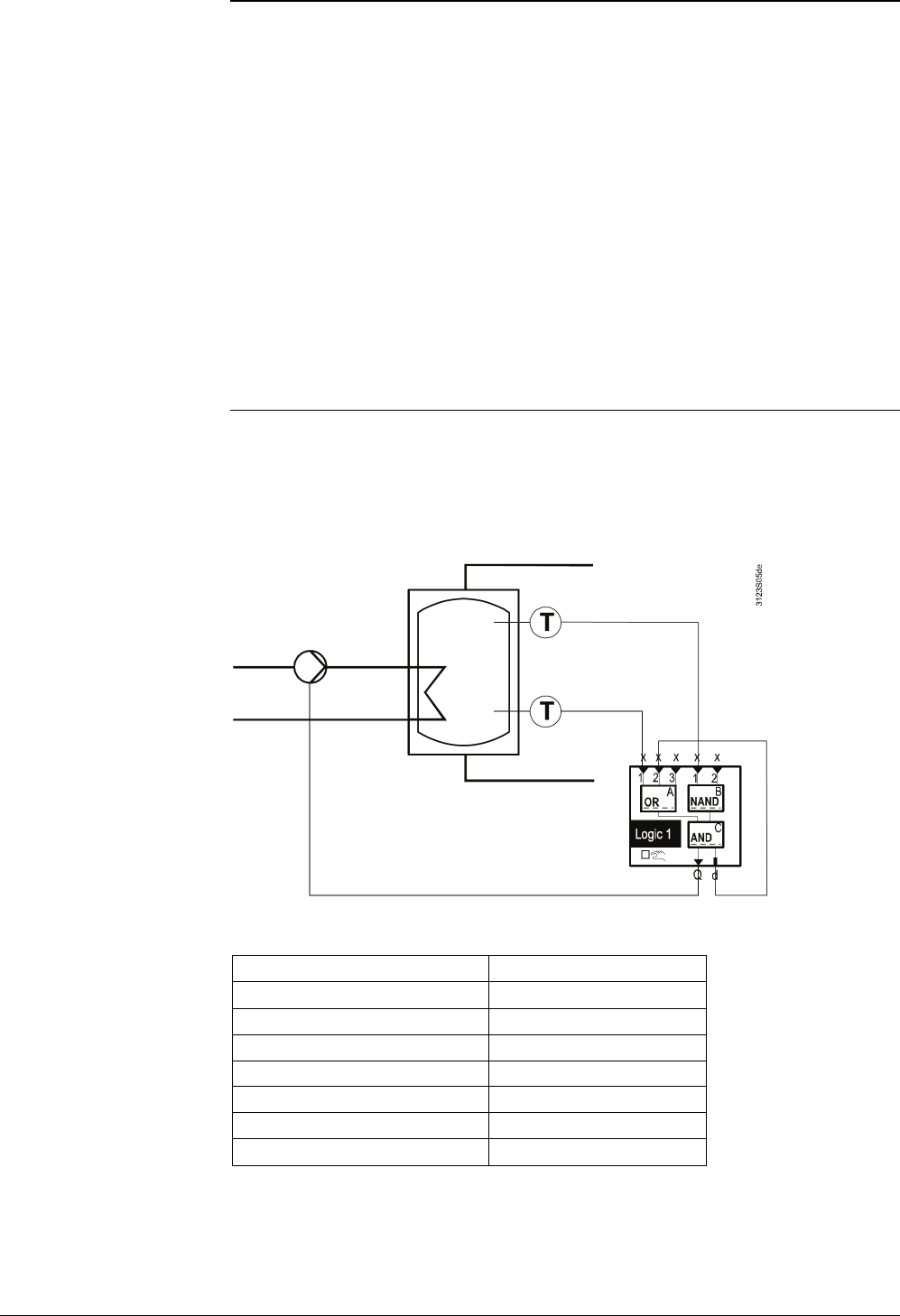

Das nachfolgende Beispiel zeigt einen Lösungsvorschlag für eine
Selbsthaltungsfunktion:
• Der Messwert, der an Logik A Eingang 1 angeschlossen ist, gibt den
Einschaltbefehl für die Speicherladung.
• Der Messwert an Logik B Eingang 1 beendet den Ladevorgang.
Dazu notwendige Konfiguration und Einstellwerte:
Bedienzeile
Bemerkung
[Logik A] Funktion OR
[Logik B] Funktion
NAND
[Logik C] Funktion
AND
[Logik A Schaltwert 1] Ein
30 °C
[Logik A Schaltwert 1] Aus
35 °C
[Logik B Schaltwert 1] Ein
65 °C
[Logik B Schaltwert 1] Aus
60 °C
Reihenfolge der
Abarbeitung
