186/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 11 Logikfunktionen 2017-09-29

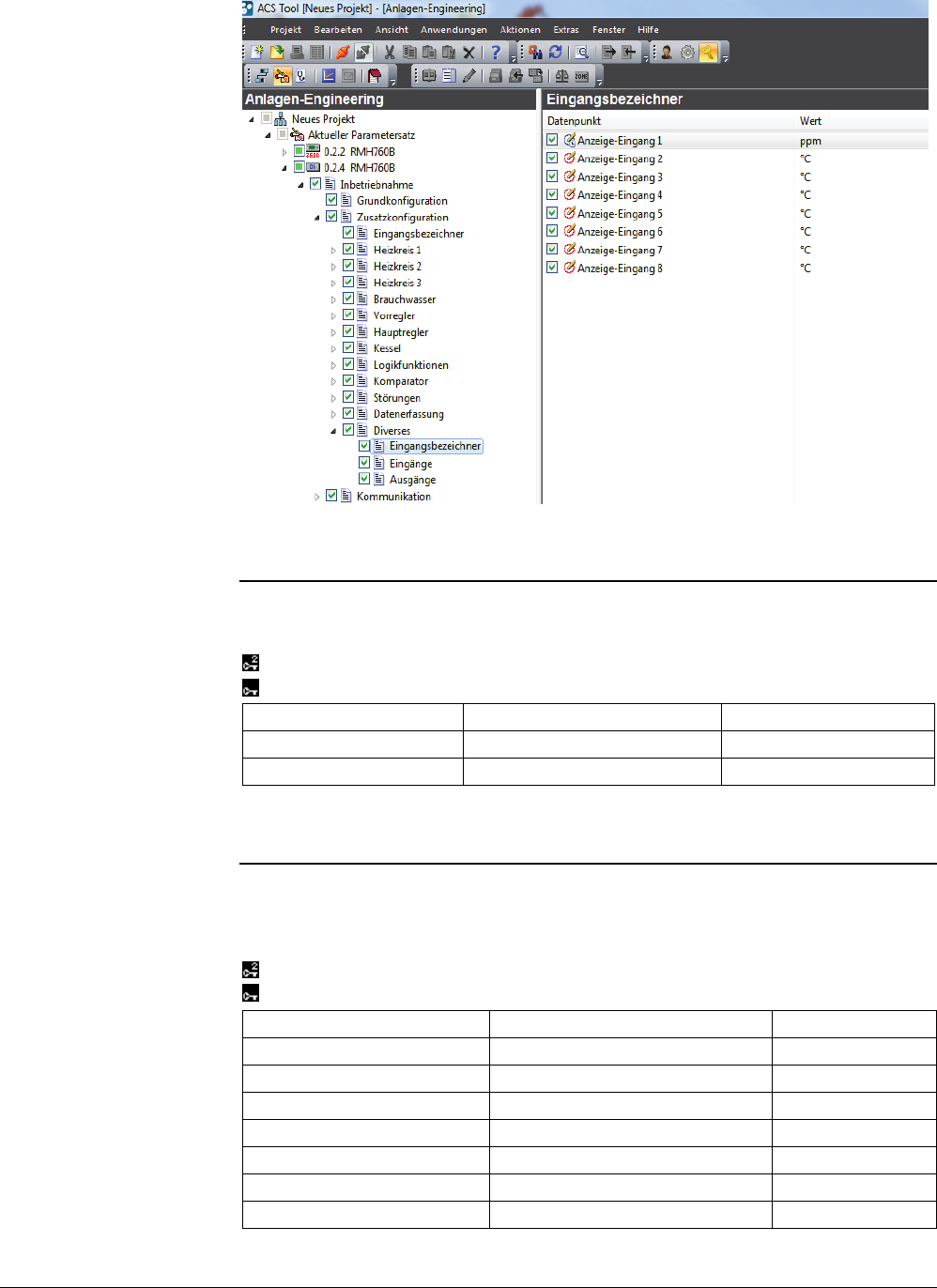

RMH760 > Inbetriebnahme > Zusatzkonfiguration > Diverses > Eingangsbezeichner
- Haupt-Eingangsbezeichner per Default auf "°C"
- Eingangsbezeichner vom Funktionsblock Störung per Default auf "Digital"
- Eingangsbezeichner vom Funktionsblock Diverses per Default auf "°C"
11.1.2 Zuordnung von Texten
Jeder Logik und dem Betriebsschalter kann ein Text zugeordnet werden. Dieser wird im
Menü und in der Bedienzeile angezeigt.
Hauptmenü > Inbetriebnahme > Einstellungen > .... oder
Hauptmenü > Einstellungen > Logikfunktionen > Logik 1...4
Bedienzeile Bereich Werkeinstellung
Logik 1... 4
max. 20 Zeichen
Logik 1... 4
Betriebsschalter 1...
4
max. 20 Zeichen Betriebsschalter 1...
4
11.1.3 Einstellwerte Schaltwert Ein und Aus
Die Logik kann ein digitales wie auch ein analoges Signal verarbeiten. Über die
Einstellwerte "[Logik x Schaltwert n] Ein" und "[Logik x Schaltwert n] Aus" wird aus
einem stetigen Signal ein Zweipunktsignal (Ein/Aus) erzeugt.
Hauptmenü > Inbetriebnahme > Einstellungen > .... oder
Hauptmenü > Einstellungen > Logikfunktionen > Logik 1...4
Bedienzeile
Bereich
Werkeinstellung
[Logik A Schaltwert 1] Ein Abhängig vom gewählten Typ je nach Typ
[Logik A Schaltwert 1] Aus
Abhängig vom gewählten Typ
je nach Typ
[Logik A Schaltwert 2] Ein
Abhängig vom gewählten Typ
je nach Typ
[Logik A Schaltwert 2] Aus
Abhängig vom gewählten Typ
je nach Typ
[Logik A Schaltwert 3] Ein Abhängig vom gewählten Typ
je nach Typ
[Logik A Schaltwert 3] Aus
Abhängig vom gewählten Typ
je nach Typ
[Logik B Schaltwert 1] Ein Abhängig vom gewählten Typ
je nach Typ
Einstellwerte
Einstellwerte
