Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 11 Logikfunktionen 2017-09-29

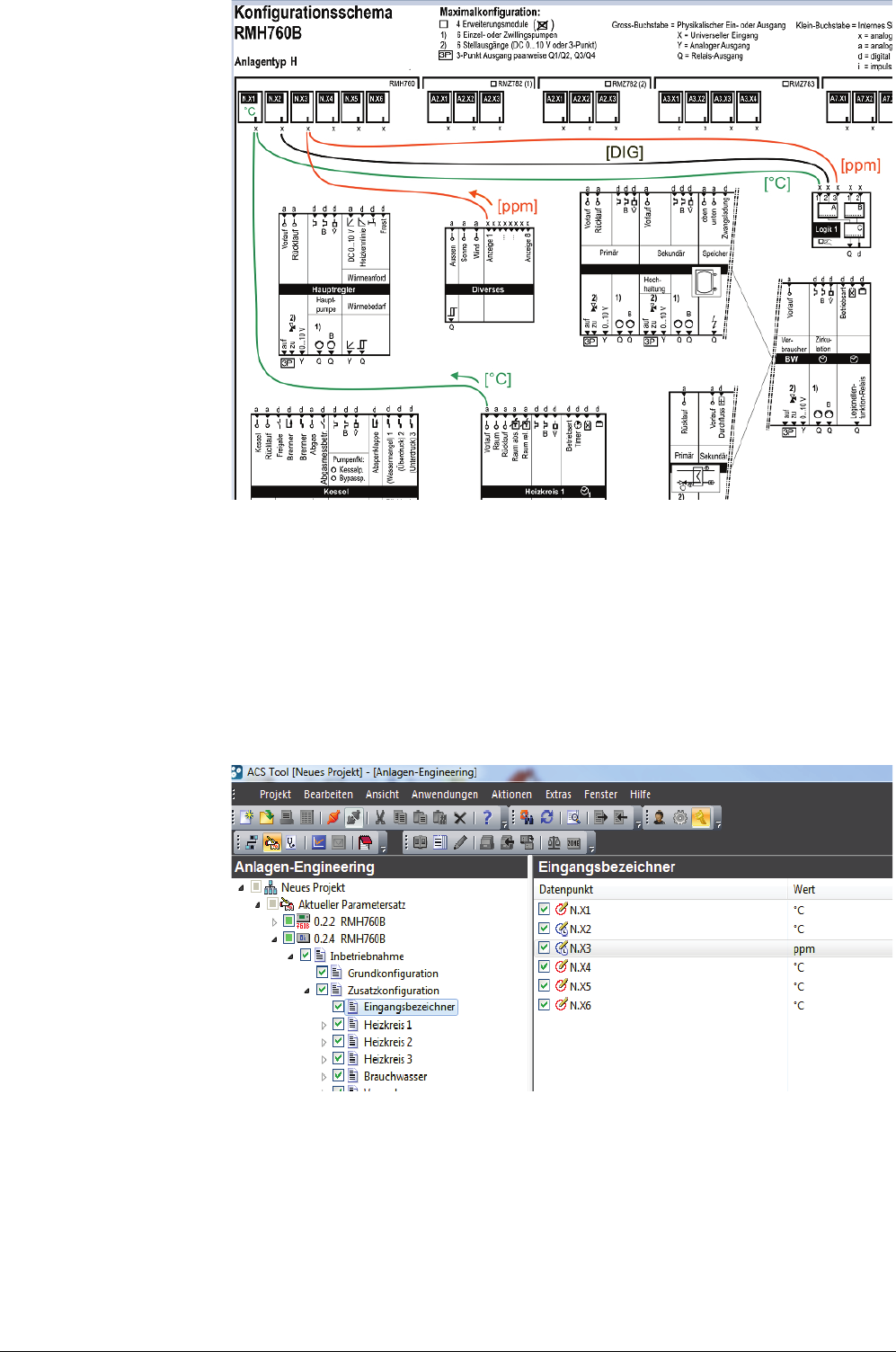

Soll eine Klemme in einer anderen Funktion (z.B. Heizkreis 1...3) ebenfalls verwendet
werden, so muss diese zwingend zuerst mit dieser Funktion konfiguriert werden. D.h.
Die Verwendung der Klemme ist abhängig von der Reihenfolge der Konfiguration.
Um alle Konfigurations- und Einstellungsmöglichkeiten mit unterschiedlichen Einheiten
einstellen zu können, hat die ACS790 ein "Hilfsmenü" Eingangsbezeichner.
RMH760 > Inbetriebnahme > Zusatzkonfiguration > Eingangsbezeichner
Dieses Menü ist nur in der ACS790 vorhanden d.h. im Regler existiert dieser
Menüpunkt nicht.
Wird in einem Logikblock (Logik 1..4) zum Beispiel die Messgrösse "ppm" verwendet,
muss deshalb sichergestellt werden, dass die Einheit "ppm" im Hilfsmenü
Eingangsbezeichner so definiert ist (Beispiel oben N.X3 = ppm).
Zwingend muss die Einheit "ppm" mit der Einstellung für den Anzeige-Eingang
(Beispiel unten mit dem Anzeige-Eingang 1) des Funktionsblockes eingestellt werden
respektive übereinstimmen.
Wichtiger Hin
weis zur
Einstellung/
Bedienung
mit ACS790
