11 Logikfunktionen
11.1 Logik

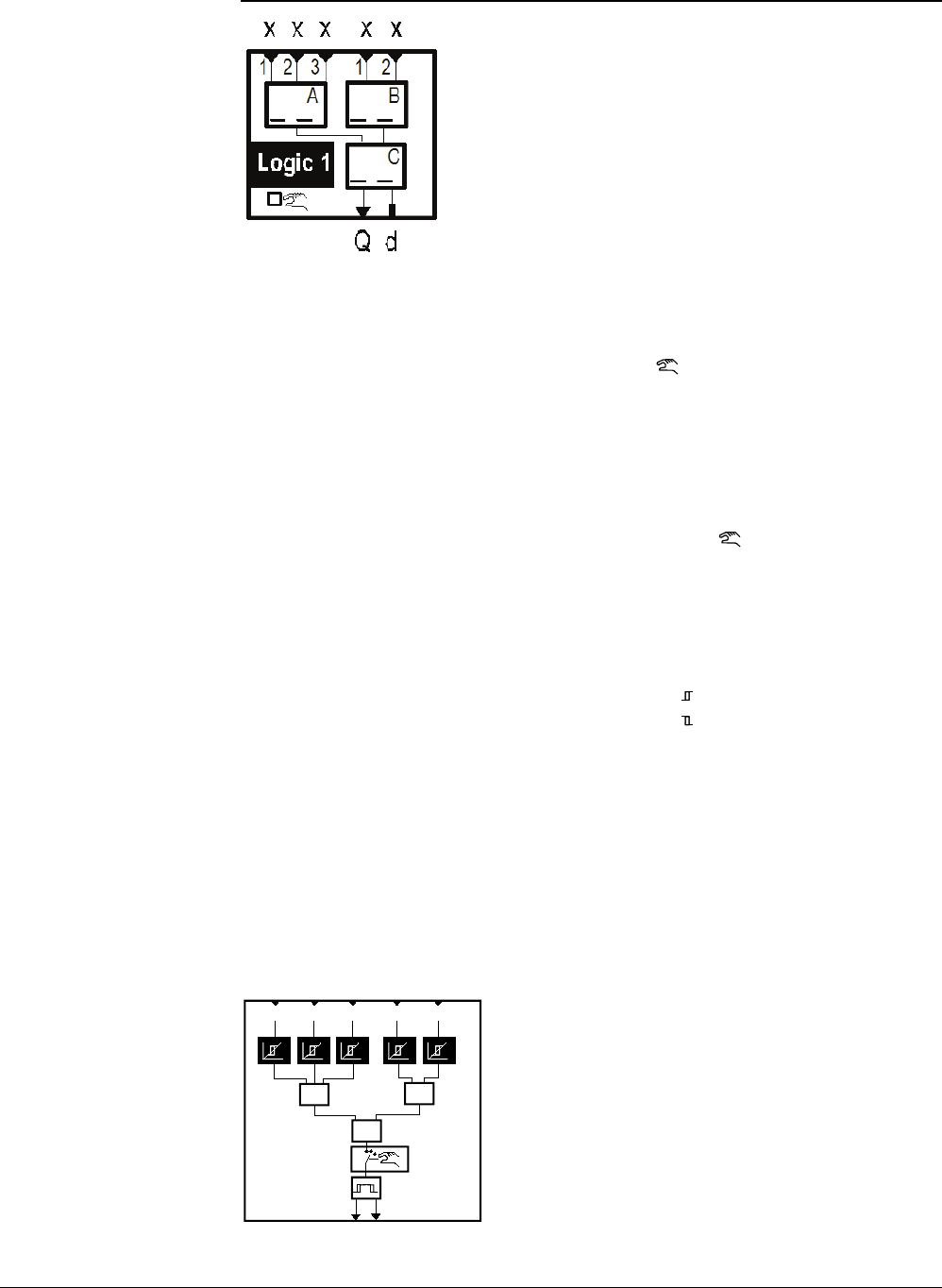

Der Logik-Block dient der logischen Verknüpfung von mehreren Eingangssignalen.
Es stehen 4 unabhängige Logik-Funktionsblöcke zur Verfügung.
Pro Logik-Funktionsblock kann ein Betriebsschalter
aktiviert werden, um dem
Benutzer einen Handeingriff auf der obersten Hauptmenüebene zu ermöglichen.
Wählbar ist Auto, Aus oder Ein. Dieser Eingriff wirkt am Ausgang des Logik-
Funktionsblocks.
Für das Ausgangssignal des Funktionsbereichs C sind eine Einschalt- und eine
Ausschaltverzögerung, sowie eine minimale Einschalt- und Ausschaltdauer einstellbar.
Diese Zeiten wirken immer (z.B. bei einem Betriebsschalter
Eingriff) ausser im
Verdrahtungstest.
Jedem Eingang kann ein digitales oder analoges Signal zugeordnet werden.
Über Ein- und Ausschaltwerte kann aus einem analogen Signal ein 2-Punktsignal
(Ein/Aus) erzeugt werden. Dabei gilt:
Schaltwert Ein > Schaltwert Aus: Übergang von 0  1
Schaltwert Ein < Schaltwert Aus: Übergang von 1  0
Die Differenz zwischen Schaltwert Ein und Schaltwert Aus entspricht der Hysterese.
• Eingang 1, 2 und 3 sind intern mit der Logik A verknüpft
• Eingang 1 und 2 mit Logik B
• Für Logik A und Logik B können die Logikfunktionen AND, NAND, OR, NOR
eingestellt werden
• Die Ergebnisse aus den Logiken A und B wirken auf Logik C
• In Logik C können die Logikfunktionen AND, NAND, OR, NOR , EXOR, EXNOR
gewählt werden
d
1 2 21
x x x x
3
x
Q
A
B
C
Logic Logic
Logic
3123Z03en
Zweck
Betriebsschalter
Einstellbare Zeiten
Analoges Signal in
digitales wandeln
Interner Aufbau
