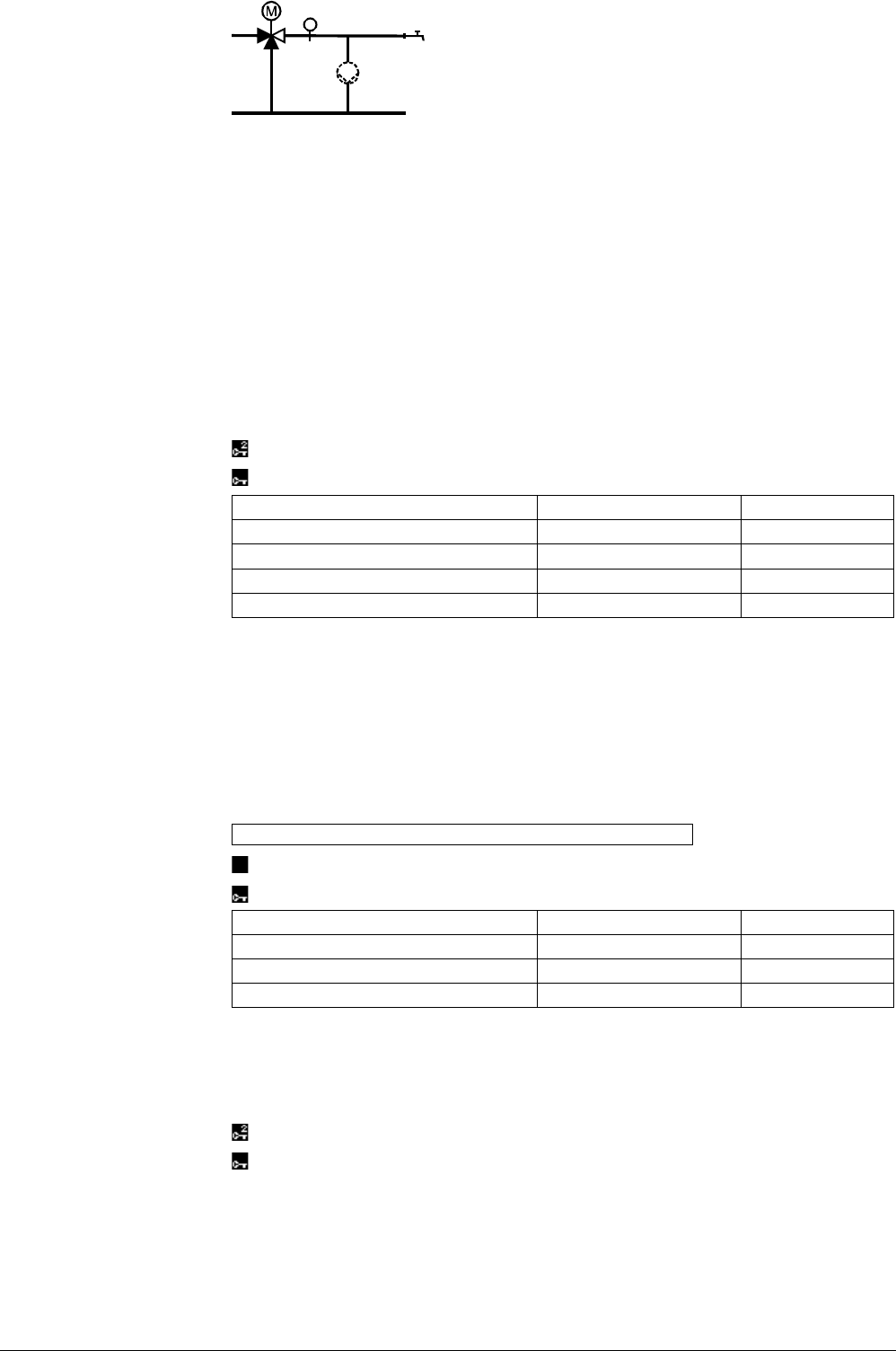

3133S86
CiPu
Die Verbraucherregelung setzt sich immer aus Mischer und Verbraucher-Vorlauffühler
zusammen.
Die Zirkulationspumpe ist optional, wird aber empfohlen.
Bei stehendem Wasser kann der Mischer komplett öffnen, was bei wieder eintretendem
Durchfluss zu hohen Austrittstemperaturen führen kann.
Die Verbraucherregelung wird über die Zusatzkonfigurationen aktiviert:
… > Brauchwasser… > Eingänge > Vorlauffühler Verbraucher Klemme zuordnen
… > Brauchwasser… > Ausgänge > Verbrauchermischer 3-Punkt Klemme zuordnen oder
… > Brauchwasser… > Ausgänge > Verbrauchermischer stetig Klemme zuordnen
Für die Anpassung der Regelparameter an die Anlage (Antrieb und Regelstrecke) sind
die Parameter des PID-Reglers einstellbar. Sie gelten sowohl für Dreipunkt-Stell-
antriebe wie für DC 0…10 V-Stellantriebe:
Hauptmenü > Inbetriebnahme > Einstellungen > …oder
Hauptmenü > Einstellungen > Brauchwasser > Regler Verbraucher
Bedienzeile
Bereich
Werkeinstellung
Antriebslaufzeit
1…600 s
35 s
P-Band Xp
1…100 K
50 K
Nachstellzeit Tn
0…600 s
60 s
Vorhaltezeit Tv
0…30 s
0 s
Die Betriebsart ist nur von der Zirkulationspumpen-Schaltuhr abhängig, wobei während
"Ein" die Betriebsart "Normal" und während "Aus" die Betriebsart "Reduziert" gilt.
Die Betriebsart der Verbraucherregelung gibt an, auf welchen Sollwert die
Verbrauchertemperatur geregelt wird.
Die Verbraucherregelung kennt nur die beiden Sollwerte "Normal" und "Reduziert".
In der Serviceebene kann zusätzlich eine Sollwertreduktion gegenüber dem
allgemeinen Legionellensollwert eingestellt werden. Der Legionellenschutz-Sollwert der
Verbraucherregelung berechnet sich:
Legionellenschutz-Sollwert – Legionellensollwert-Reduktion
Hauptmenü > Brauchwasser > Sollwerte Verbraucher oder
Hauptmenü > Einstellungen > Brauchwasser > Sollwerte Verbraucher
Bedienzeile
Bereich
Werkeinstellung
Legionellensollwert-Reduktion
0…20 K
2 K
Normal-Sollwert
5…140 °C
55 °C
Reduziert-Sollwert
5…140 °C
40 °C
Der Legionellenschutz der Verbraucherregelung setzt eine eingeschaltete
Zirkulationspumpe voraus. Dies kann eine vom Regler gesteuerte Pumpe oder eine
extern betriebene Pumpe sein. Wird die Pumpe extern betrieben, ist folgende Einstellung
notwendig:
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Brauchwasser > Brauchwasser > Externe Zirkulationspumpe
Einzustellen ist "Ja".
Es muss durch den Benutzer sichergestellt werden, dass die externe Pumpe während
aktivem Legionellenschutz in Betrieb ist.
Zusatzkonfiguration
Einstellungen
Betriebsart
Sollwerte
Legionellenschutz
