Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Ausgänge > Elektroeinsatz Klemme
zuordnen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Brauchwasser > Brauchwasser
Bedienzeile
Bereich
Werkeinstellung
Umschaltung Elektroeinsatz
Ja / Nein
Nein
Betrieb Elektroeinsatz
Normal-Sollwert /
Automatisch
Automatisch
Mit dieser Einstellung kann die Umschaltung auf Elektroeinsatz deaktiviert werden. In
diesem Fall erfolgt die Speicherladung während des ganzen Jahres mit Heizwasser.
Im Elektroeinsatz-Betrieb kann gewählt werden, ob der Speichersollwert gemäss
Schaltuhr vorgegeben werden oder dauernd wirken soll.
Diese Einstellung wirkt nur
• während des Betriebs mit Elektroeinsatz und
• wenn ein Speicherfühler verfügbar ist
10.11.5 Zubringerpumpe
Abhängig von der hydraulischen Schaltung muss die Kesselpumpe (Zubringerpumpe)
für die Brauchwasserbereitung eingeschaltet werden.
Die gewünschte Funktion kann in der Serviceebene wie folgt eingestellt werden:
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Brauchwasser > Regler Primärkreis
Bedienzeile
Bereich
Werkeinstellung
Zubringerpumpe erforderlich
Ja / Nein
Ja

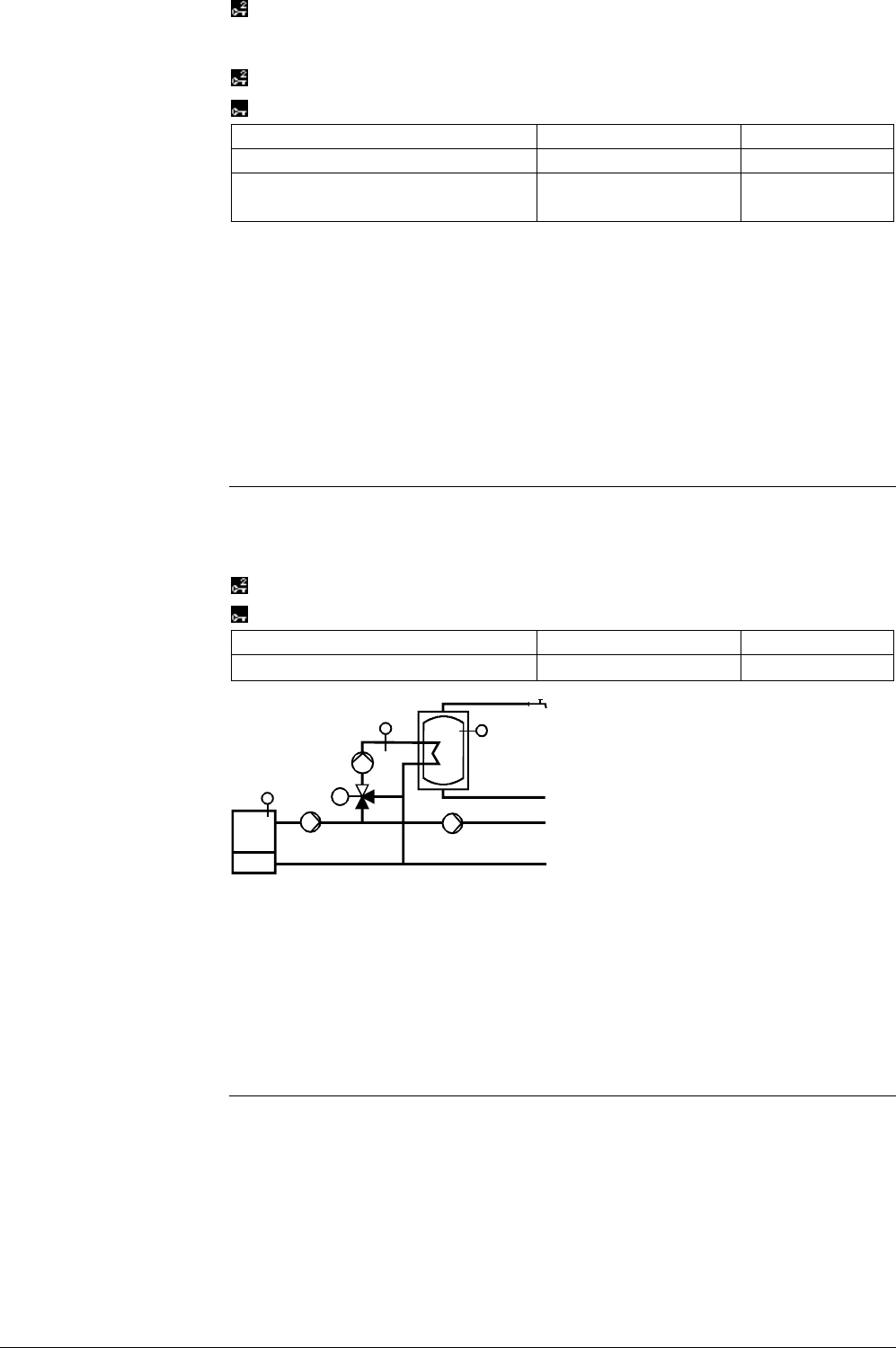

3133S85
A
B
A
Die Kesselpumpe befindet sich an der Position A und wird als Zubringerpu
mpe für
die Brauchwasserbereitung
benötigt.
Eingabe: Zubringerpumpe erforderlich
= Ja
B
Die Kesselpumpe befindet sich an der Position B und wird für die
Br
auchwasserbereitung nicht benötigt.
Eingabe: Zubringerpumpe erforderlich = Nein
10.11.6 Verbraucherregelung
Jeder Brauchwasser-Anlagentyp kann mit einer Verbraucherregelung ausgerüstet
werden.
Diese bietet beispielsweise die Möglichkeit, hohe Speicher-Sollwerte mit reduzierter
Verbrühungsgefahr für den Benutzer durch tiefere Verbraucher-Sollwerte zu
kombinieren. Das kann helfen, ein vorgegebenes Speichervolumen optimal
auszunutzen. Dabei muss aber berücksichtigt werden, dass hohe Wassertemperaturen
zu einer verstärkten Kalkbildung in der Anlage führen.
Einstellungen
Umschaltung auf
Elektroeinsatz
Elektroeinsatz-Betrieb
Beispiel
