Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29
Während dem Nachlauf schaltet der Entladeschutz die Sekundärpumpe aus, wenn:
Brauchwasser-Anlagentyp
Bedingung für das Ausschalten
BW 3
Vorlauftemperatur < Speichertemperatur**
BW 4
BW 5
Vorlauftemperatur < Speichertemperatur*
* bei 2 Speicherfühlern wird der tiefere Wert berücksichtigt
** bei 2 Speicherfühlern wird der höhere Wert berücksichtigt

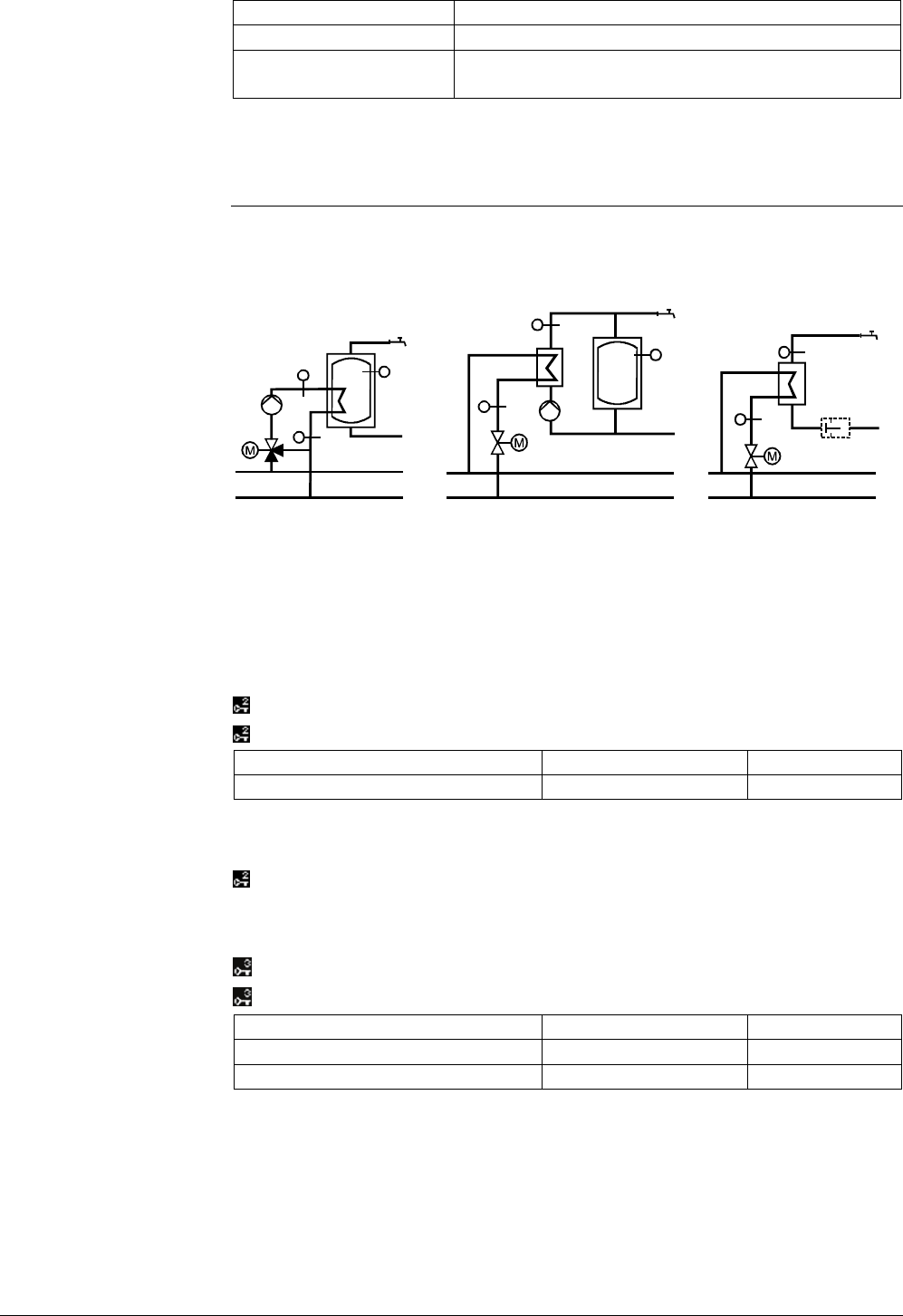

10.8.2 Rücklauftemperaturbegrenzung
In den Brauchwasser-Anlagentypen mit Primärmischer bzw. -ventil kann eine
Rücklaufbegrenzung konfiguriert werden. Das betrifft die Anlagentypen BW 2, BW 3,
BW 4 und BW 6.
BW 2
BW 3, BW 4
BW 6
TFlPr
PrPu
VlvPr
TRt
3133S82
VlvPr
TFlSec
Sec
Pu
TRt
3133S83
VlvPr
FlSwi
TFlSec
TRt
3133S84
FlSwi
Durchflussschalter (optional)
TFlSec
Sekundärvorlauffühler
PrPu
Primärpumpe
TRt
Rücklauffühler
SecPu
Sekundärpumpe
VlvPr
Primärmischer/-ventil
TFlPr
Primärvorlauffühler
Steigt die Rücklauftemperatur über den Grenzwert an, wird der Vorlaufsollwert des
Brauchwasserkreises reduziert. Sinkt die Rücklauftemperatur wieder unter den
Grenzwert, so wird die Reduktion des Vorlaufsollwertes wieder abgebaut. Die
Begrenzung arbeitet als I-Regler, dessen Nachstellzeit einstellbar ist.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Brauchwasser > Regler Primärkreis
Bedienzeile
Bereich
Werkeinstellung
[Tn] Rücklauftemp’begrenz. max
0…60 min
30 min
In der Zusatzkonfiguration muss dem Rücklauftemperaturfühler eine Klemme
zugeordnet werden:
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Brauchwasser > Eingänge >
Rücklauffühler Klemme zuordnen
Die Funktion wird über die Einstellungen aktiviert:
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Brauchwasser > Begrenzungen
Bedienzeile
Bereich
Werkeinstellung
Brauchwasser Rücklauftemp max
---- / 0…140 °C
----°C
Legionellen Rücklauftemp max
----/ 0…140 °C
----°C
Diese Begrenzung wirkt, sofern ein gültiger Wert eingestellt ist und keine
Legionellenfunktion aktiv ist. Die Begrenzung kann durch die
Rücklauftemperaturbegrenzung bei aktiver Legionellenfunktion übersteuert werden.
Die Maximalbegrenzung bei Brauchwasserbereitung ist konstant, also unabhängig von
der Aussentemperatur.
Maximalbegrenzung der
Rücklauftemperatur
Zusatzkonfiguration
Einstellungen
Rücklauf-Begrenzung
während
Brauchwasserbereitung
