Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 2 Bedienung 2017-09-29

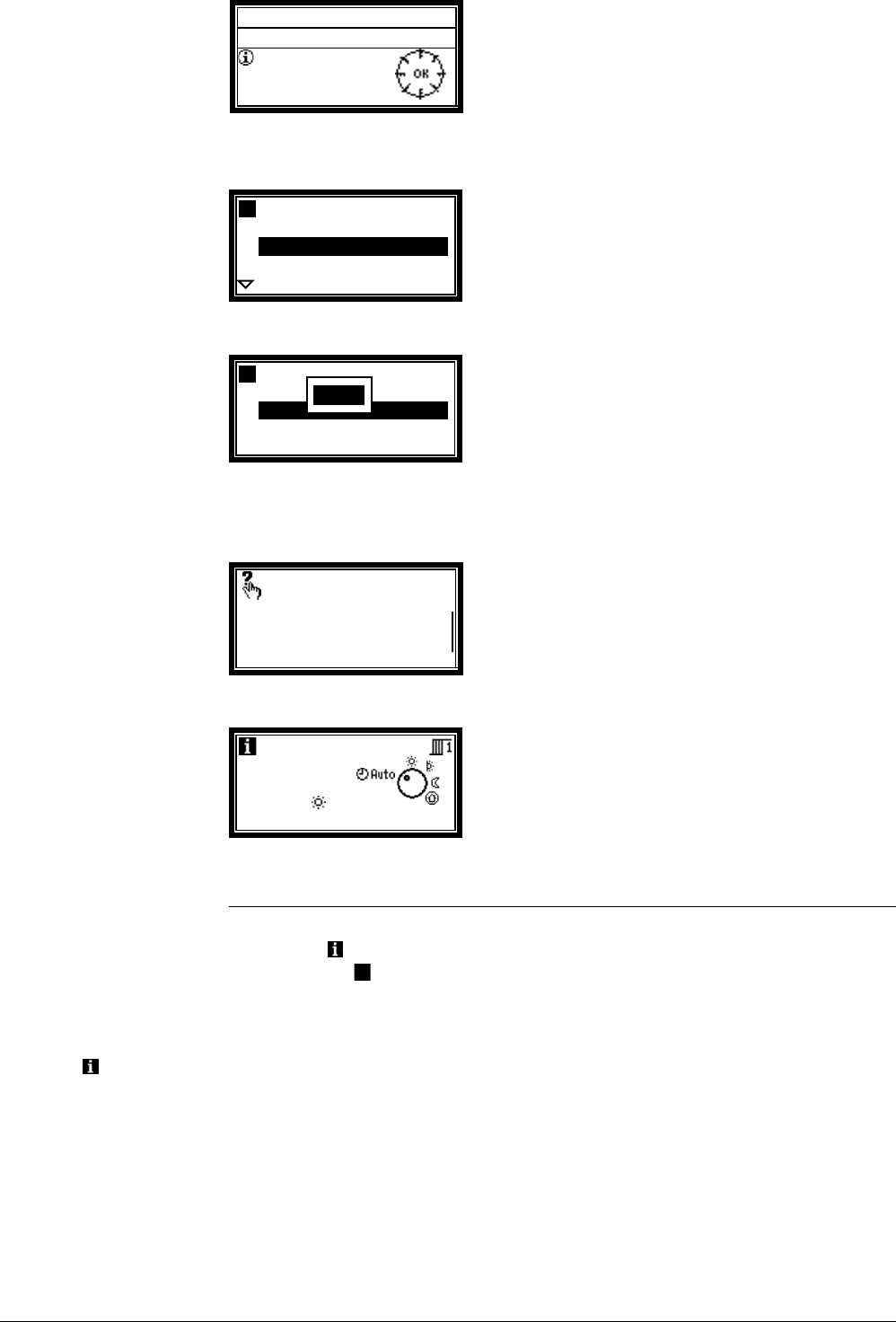

Startseite:
Mittwoch
17.11.2006
14:52
Willkommen
« Information
Hauptmenü »
Einstellebene. Wahl eines Einstellparameters,
z. B. im Hauptmenü der Benutzerebene:
Hauptmenü
Schaltuhr…
Raumbetriebsart…
Regler 1…
Regler 2…
Einstellebene, Pop-up, Zahlenwert einstellen:
Eintrag 1
Beginn:
––.––.––
––.––
Ende:
––.––.––
––.––
Anlass:
Ferien
Eintrag löschen
Einstellebene, Hilfe-Bild "Erläuterungen zum angewählten Datenpunkt". In der Ecke
unten rechts wird die Text-Identifikationsnummer des Menübaums angezeigt (nur
Zugriffsebenen "Serviceebene" und "Passwortebene":
Hauptme> Heizkr1> Heizken
[Stützpunkt 1] Vorlauftemp:
486
Infoebene, "Wichtige Anlagedaten abrufen":
Heizkreis 1
Vorgabe:
Zustand: Komf
Grund: Schaltuhr
2.2.3 Bedienebenen
Es gibt zwei Bedienebenen:
• Infoebene
• Einstellebene
• Diese beiden Ebenen sind immer aktiv, unabhängig davon, welche Zugriffsebene
aktiv ist.
In dieser Ebene können wichtige Anlagedaten abgerufen werden.
Die Einstellebene ist menümässig aufgebaut. Hier können Datenpunkte gelesen
und/oder deren Werte geändert werden.
Mit der Taste "INFO" können Menü-Erläuterungen zu den einzelnen Datenpunkten
abgerufen werden. Die Informationen bleiben solange sichtbar wie die Taste gedrückt
bleibt.
Anzeigebeispiele
Infoebene
Einstellebene
