157/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29

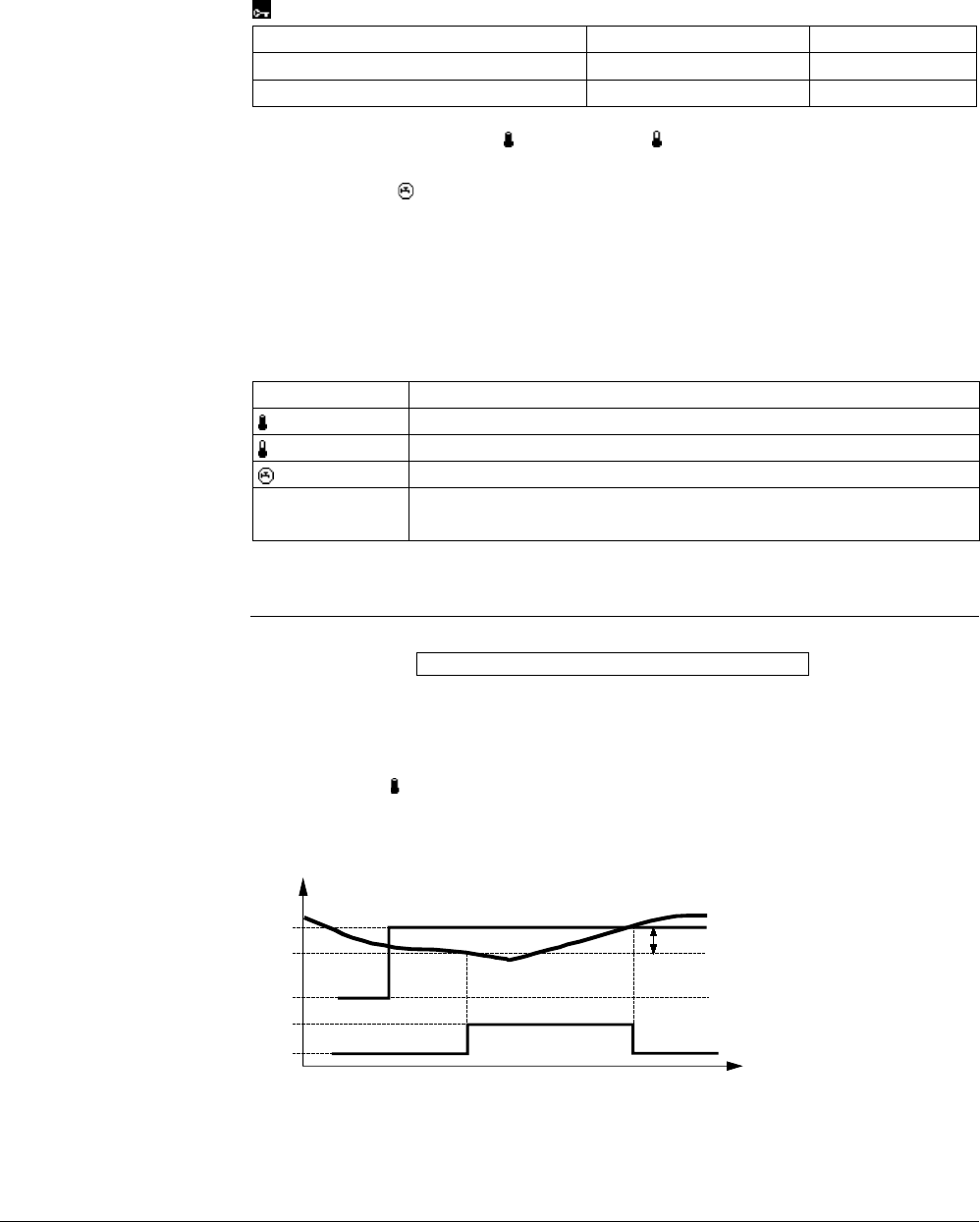

Die Ladung wird gestartet, wenn die folgenden beiden Bedingungen erfüllt sind:
• Temperatur am oberen Fühler ≤50 °C und
• Temperatur am unteren Fühler ≤47 °C
Beendet wird die Ladung, wenn die folgenden beiden Bedingungen erfüllt sind:
• Temperatur am oberen Fühler ≥55 °C und
• Temperatur am unteren Fühler ≥52 °C
Mit einer Schichtung von 3 K und einer Temperatur am Speicherausgang von 55 °C
würde die Ladung beendet.
Hauptmenü > Einstellungen > Brauchwasser > Brauchwasser
Bedienzeile
Bereich
Werkeinstellung
Schaltdifferenz
1…20 K
5 K
Absenkung BW-Sollwert unten
0…20 K
5 K
In den Betriebsarten "Normal" und "Reduziert" entspricht der Speichertemperatur-
Sollwert dem eingestellten Sollwert.
Im Schutzbetrieb
soll die Speichertemperatur den eingestellten Sollwert nicht
unterschreiten. Aus diesem Grund wird der Speichertemperatur-Sollwert um die
Schaltdifferenz erhöht.
Bei aktivem Legionellenprogramm ist sicherzustellen, dass der Speicher auf den
Legionellenschutz-Sollwert durchgeladen wird. Um das zu gewährleisten, wird der
Speichertemperatur-Sollwert um die eingestellte Absenkung des unteren
Brauchwasser-Sollwertes erhöht.
Betriebszustand
Zugeordneter Sollwert
Normal
Brauchwassersollwert = Normal-Sollwert
Reduziert
Brauchwassersollwert = Reduziert-Sollwert
Schutzbetrieb
Brauchwassersollwert = Frostschutz-Sollwert + Schaltdifferenz
Legionellen Brauchwassersollwert = Legionellenschutz-Sollwert +
Absenkung des unteren Brauchwasser-Sollwertes
10.4.2 Zwangsladung
Im Normalfall wird eine Speicherladung nur gestartet, wenn die Speichertemperatur
den Einschaltpunkt Speichertemperatur-Sollwert – Schaltdifferenz unterschreitet. Mit
der Zwangsladung kann eine Ladung erzwungen werden, auch wenn dieses
Einschaltkriterium nicht erreicht wird.
Ist die Zwangsladung aktiviert und die Speichertemperatur mindestens 1 K unter dem
Normal-Sollwert
, wird die Zwangsladung gestartet.
Beendet wird die Ladung über die Speichertemperatur.
Norm
Red
OFF
ON
3133D07
SDDhw
TStTaSetp
t
Ohne Zwangsladung
Ladung starten
Ladung beenden
⇒
Einstellungen
Speichertemperatur
Sollwert
Zusammenfassung:
Zwangsladung starten
Zwangsladung beenden
