Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29
TStTa
3133D05
ON
OFF
SDDhw
T
OFF
=
TStTaSetpt
T
ON
T
TStTaTop

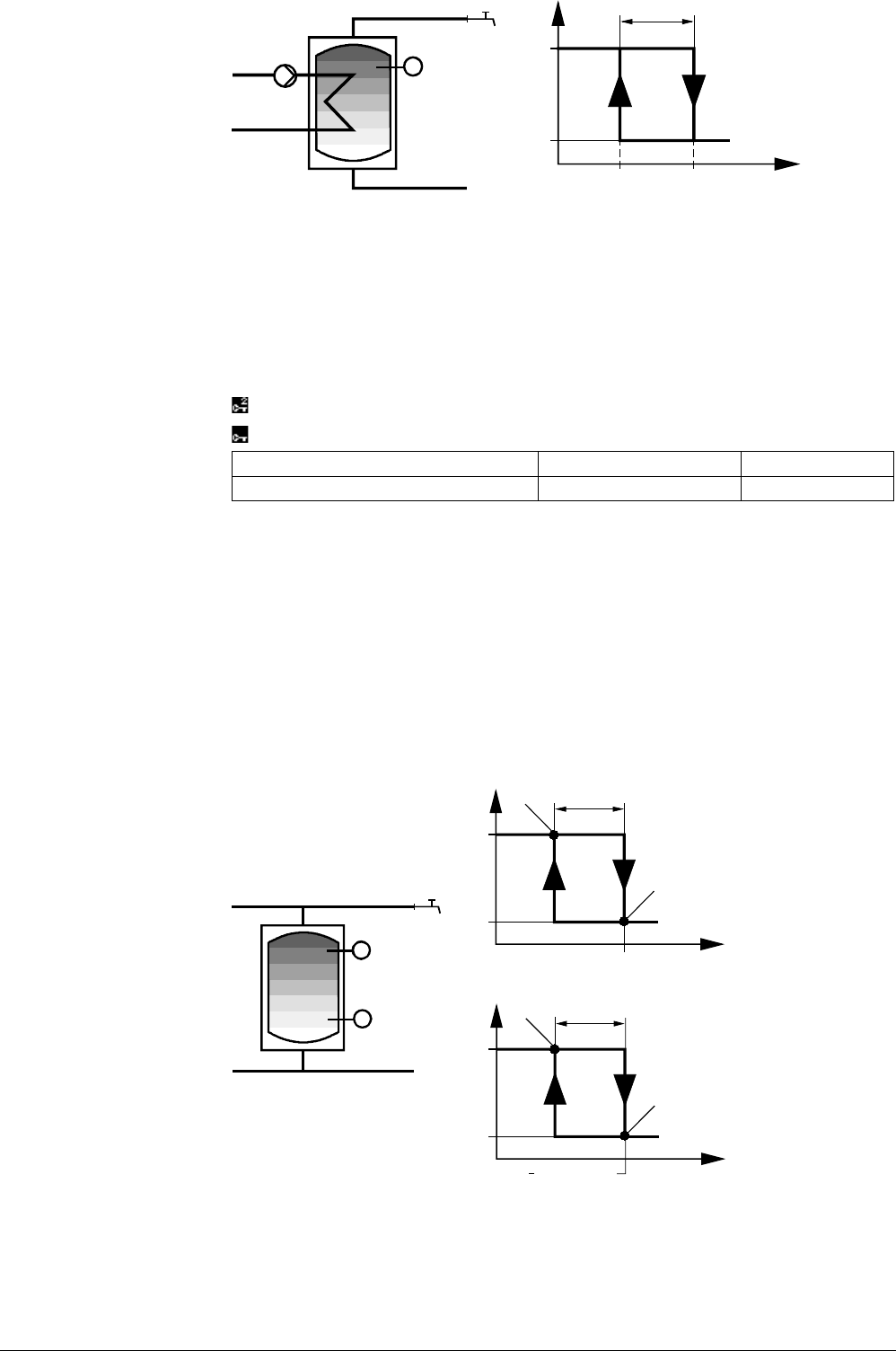

Für die Speicherladungssteuerung ist ein zusätzlicher Speicherfühler konfigurierbar.
Durch den unteren Speicherfühler kann das Speichervolumen besser ausgenutzt
werden.
Die Funktion wird über die Zusatzkonfiguration aktiviert:
… > Eingänge > Speicherfühler unten Klemme zuordnen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Brauchwasser > Brauchwasser
Bedienzeile
Bereich
Werkeinstellung
Absenkung BW-Sollwert unten
0…20 K
5 K
Bei einem Schichtspeicher kann mit einem zusätzlichen unteren Speicherfühler
sichergestellt werden, dass der Speicher vollständig durchgeladen wird.
Bei gut schichtenden Speichern kann der zu erwartende Temperaturunterschied durch
Einstellen der Brauchwassersollwert-Absenkung unten (TStTa SetptRed)
mitberücksichtigt werden.
Die Speicherladung wird gestartet wenn, beide Temperaturen (TstTaTop und TstTaBot)
ihre Einschaltpunkte (T
ON
) unterschreiten.
Für das Beenden der Ladung müssen beide Temperaturen (TstTaTop und TstTaBot)
ihren Ausschaltpunkt (T
OFF
) überschreiten.
3133D06
T
TStTaTop
T
TStTaBot
ON
OFF
SDDhw
TStTaSetpt
+
P
ON
SDDhw
TStTaTop
TStTaBot
ON
OFF
TStTaSetptNorm TStTaSetptRed
P
OFF
P
ON
P
OFF
Speicherart = Schichtspeicher mit zwei Speicherfühlern
Speichertemperatur-Sollwert = 55 °C
Schaltdifferenz für die Speicherladung = 5 K
Sollwert-Absenkung unten für die Speicherladung = 3 K
Unterer Speicherfühler
Zusatzkonfiguration
Einstellungen
Speicherfühler
o
ben und
unten
Speicherladung starten
Speicherladung beenden
Beispiel
