Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29
10.3.4 Steuerprioritäten in der Brauchwasserbereitung

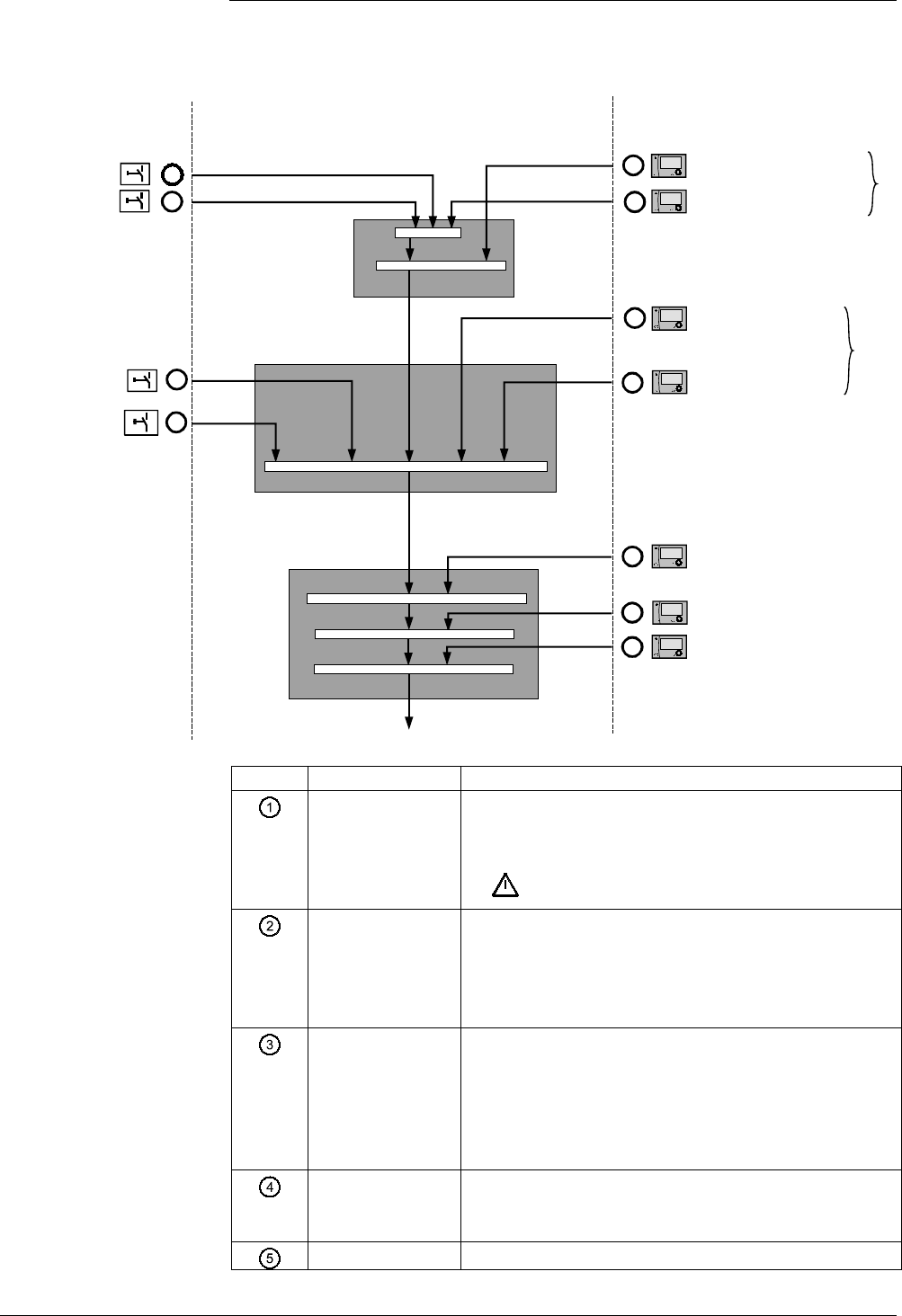

Die folgende Grafik zeigt die Prioritäten der verschiedenen Eingriffsmöglichkeiten über
digitale Eingänge und über die Bedienung am Regler.
Eine kleinere Nummer bedeutet höhere Priorität.
9
5
Off, Auto
On, Off
7
On, Off
8
On, Off
Cmf, Pcf, Eco, Prt
10
1
On, Off
3
4
6
2
On, Off
On, Off
On, Off
11
3133Z16
Brauchwasser-
Laderegelung
BW-Betriebsart-
kontakt
Einstellungen Kalender
Anlagen Betriebs-
wahlschalter BW
Sondertag, Ferien
Resultierende Betriebsart
Legionellen, Normal, Reduziert, Schutzbetrieb
Ferienkontakt
Sondertagkontakt
Pumpe,
Mischer etc.
Eingriffe via
digitale Eingänge
Bedienung am Regler
oder via Bus
Verdrahtungstest
Kalender
Schaltprogramm
Resultierende Betriebsart
Normal, Reduziert, Schutzbetrieb
Schaltuhr
Einstellungen Tagesprogramm,
Ferien-/Sondertagprogramm
Zwangsladung
mit Drucktaste
Einstellungen
Legionellenschutzfunktion
Schaltuhr
Betriebswahlschalter BW
Auto, Normal,
Red, Schutz
Legionellen
on, off
Elektroeinsatz
Priorität
Grösse
Erklärung
Verdrahtungstest Im Verdrahtungstest (höchste Priorität) können die
Anlagenkomponenten unabhängig von allen anderen
Einstellungen direkt angesteuert werden.
Die reglerinternen Sicherheitsfunktionen
werden übersteuert!
Anlagenbetriebsw
ahlschalter
Der Anlagenbetriebswahlschalter hat die zweithöchste
Priorität und kann nur von den reglerinternen
Frostschutzfunktionen übersteuert werden (siehe
Abschnitt 9.8.3 "
Rücklauftemperatur-
Minimalbegrenzung")
Elektroeinsatz Wenn der Wärmeerzeuger auf Sommerbetrieb wechselt,
schaltet das Brauchwasser, falls vorhanden, auf
Elektroeinsatz um.
Die reglerinternen Frostschutzfunktionen sind weiterhin
sichergestellt. Das Legionellenprogramm hingegen wird
übersteuert
Legionellenschutz Das Legionellenprogramm kann, ausser bei der
Betriebsartvorgabe
"Schutzbetrieb", in allen
Betriebsarten gestartet werden
Zwangsladung Mit der Taste Zwangsladung (BW-Push) kann in jeder
Anlagentypen
BW 0…BW 5
⇒
