151/256
Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29

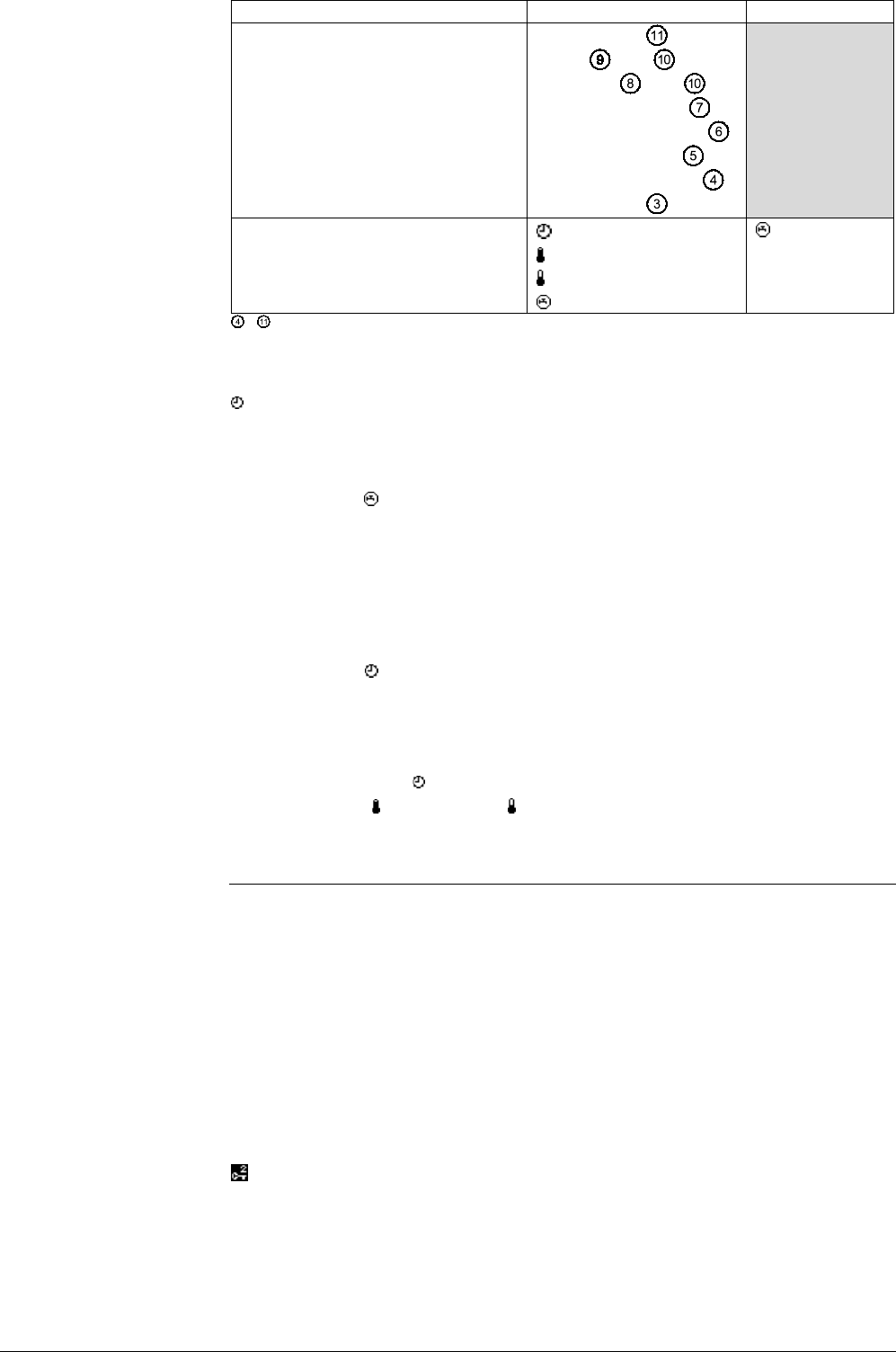

Bedienzeile
Bereich
Werkeinstellung
Grund
BW-Schaltuhr /
Ferien oder /
Sondertag oder /
BW-Betr’wahlschlt’r /
BW-Betriebsartkontakt /
Zwangslad’kontakt /
Legionellenprogramm /
Elektrobetrieb
Ferien-BW-Betriebsart
Auto /
Normal /
Reduziert /
Schutzbetrieb*
Schutzbetrieb
*
… Steuerprioritäten (siehe Abschnitt 10.3.4)
* Die Legionellenschutzfunktion wird nicht ausgeführt
Der Anlagenbenutzer kann hier die gewünschte Betriebsart wählen. In der Betriebsart
Auto wird der aktuelle Sollwert durch das Schaltuhrprogramm bestimmt.
Bei Bedarf kann in einen Dauerbetrieb mit festem Sollwert umgeschaltet werden. Der
gewählte Sollwert kann durch einen Steuereingriff höherer Priorität (z.B.
Legionellenprogramm
) übersteuert werden.
⇒
Im Schutzbetrieb wird das Legionellenprogramm
nicht ausgeführt.
Es wird angezeigt, auf welchen Sollwert die Brauchwasserbereitung momentan arbeitet.
Der aktuelle Zustand kann verschiedene Ursachen haben. Massgebend ist dabei die
Steuerpriorität.
Während den Ferien ist der Sollwert durch diese Einstellung fest vorgegeben. Mit der
Einstellung "Auto
" kann die Brauchwasserbereitung von den Ferien ausgenommen
werden. Die Umschaltung erfolgt damit gemäss Brauchwasser-Schaltuhr.
Angaben zur Wirkung Ferien-BW-Betriebsart auf die Zirkulationspumpe enthält
Abschnitt 5.2.2 "Ferien".
In der Betriebsart "Auto " schaltet das aktuelle Tagesprogramm den Sollwert
zwischen "Normal
" und "Reduziert " um.
10.3.2 Benutzeranforderung über digitale Eingänge
Durch Konfiguration von konventionellen Schaltern oder Tastern kann das
Tagesprogramm auch übersteuert werden.
Bei Brauchwasser-Anlagentypen mit Speicher kann der Anlagenbenutzer über einen
Drucktaster eine Zwangsladung des Speichers auf den Normal-Sollwert erzwingen und
damit das aktuelle Tagesprogramm übersteuern.
Einzelheiten siehe Abschnitt 10.4.2 "Zwangsladung".
Über einen Schalter kann der Anlagenbenutzer in einen Dauerbetrieb mit festem
Sollwert umschalten und das aktuelle Tagesprogramm übersteuern.
Der Eingang wird über die Zusatzkonfiguration aktiviert:
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Brauchwasser > Eingänge > BW-
Betriebsart Klemme zuordnen
Vorgabe (BW
-
Betriebswahlschalter)
Zustand
Grund
Ferien
-Brauchwasser-
Betriebsart
Schaltuhr / Kalender
Tagesprogramm
übersteuern
Manuelle Zwangsladung
BW
-Betriebsartkontakt
(Schalter)
Zusatzkonfiguration
