Siemens Modularer Heizungsregler RMH760B CE1P3133de
Building Technologies 10 Brauchwasserbereitung 2017-09-29
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Primärpumpe Strömungsmeldung
Strömungsüberwachung Primärpumpe
Vorlauffühler sekundär
Nur bei Wärmetauscher
Durchflussmeldung
Nur mit Brauchwasser-Anlagentyp BW 6
[BW Sekundärpumpe] Überlast
Störungseingang Sekundärpumpe
[BW Sekundärpumpe B] Überlast
Störungseingang Sekundärpumpe B
Sekundärpumpe Strömungsmldg
Strömungsüberwachung Sekundärpumpe
Speicherfühler oben
Speicherfühler unten
Zwangsladung
Vorlauffühler Verbraucher
Optional für Verbraucherregelung
[BW Zirkulationspumpe] Überlast
Störungseingang Zirkulationspumpe
[BW Zirkulatio'pumpe B] Überlast
Störungseingang Zirkulationspumpe B
Zirkulation'pumpe Strömungsmldg
Strömungsüberwachung Zirkulationspumpe
Brauchwasser-Betriebsart BW-Betriebsart wird voreingestellt und via
Eingang aktiviert
Sondertageingang
BW-Schaltuhren gemäss Sondertag
Ferieneingang BW-Betriebsart gemäss Ferien-BW-
Betriebsart

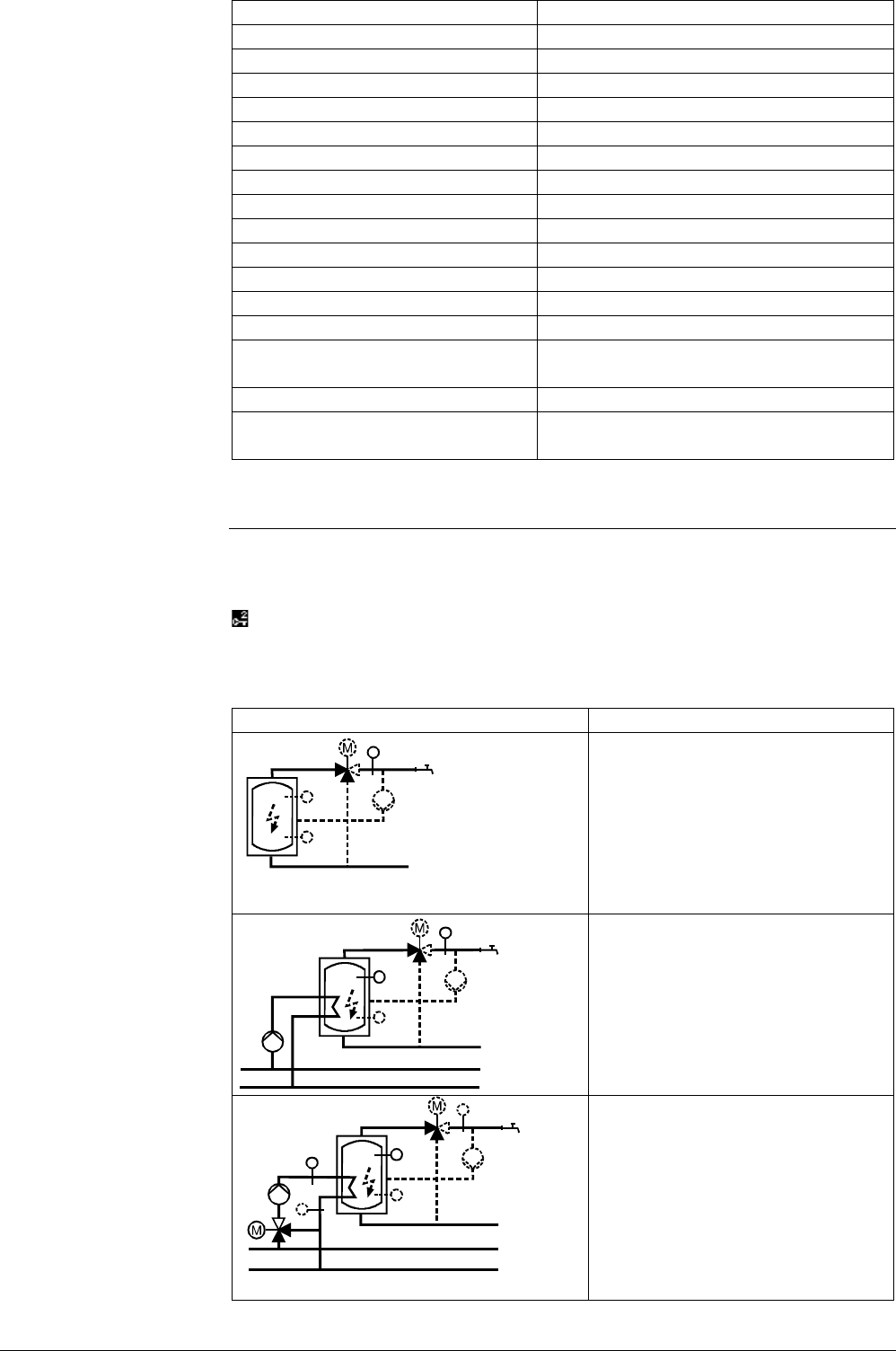

10.2.2 Brauchwasser-Anlagentypen
Der Brauchwasser-Anlagentyp definiert sich aufgrund der konfigurierten Ausgänge. Er
wird durch die Konfiguration der Ausgänge festgelegt und auf der ersten Zeile
angezeigt:
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Brauchwasser > Ausgänge >
Brauchwasser-Anlagentyp
Folgende BW-Anlagentypen sind konfigurierbar:
Anlagentyp
Beschreibung
3133S54
BW 0
Speicherladung mit Elektroeinsatz
(ohne Beeinflussung der
Wärmeerzeugung der Anlage).
Optionen:
• Speicherfühler oben
• Speicherfühler unten
• Verbraucherregelung
• Zirkulationspumpe
3133S55
BW 1
Speicherladung mit Primärpumpe
(gesteuert über die
Speichertemperatur).
Optionen:
• Speicherfühler unten
• Zirkulationspumpe
• Verbraucherregelung
• Elektroeinsatz
3133S56
BW 2
Speicherladung mit Mischerregelung
anhand der Ladetemperatur
(gesteuert über die
Speichertemperatur).
Optionen:
• Speicherfühler unten
• Zirkulationspumpe
• Verbraucherregelung
• Elektroeinsatz
