Lösung:
Mit der Zusatzfunktion Raumregelungskombination kann einer der beiden Heizkreise
als Master dem zweiten – als Slave konfigurierten Heizkreis – die Betriebsart vorgeben.
Die Sollwerte können nach Bedarf ebenfalls vom Master übernommen werden. Das
erfolgt mit der Konfiguration Slave externer Sollwert.
P
roblemstellung:
Ein Heizkreis übernimmt die Grundlastheizung und eine Lüftungsanlage deckt die
individuelle Last (Wärmebedarf) im Raum ab.
Auch in dieser Anwendung können eine gemeinsame Schaltuhr bzw. gemeinsame
Betriebsartvorgaben erwünscht sein.

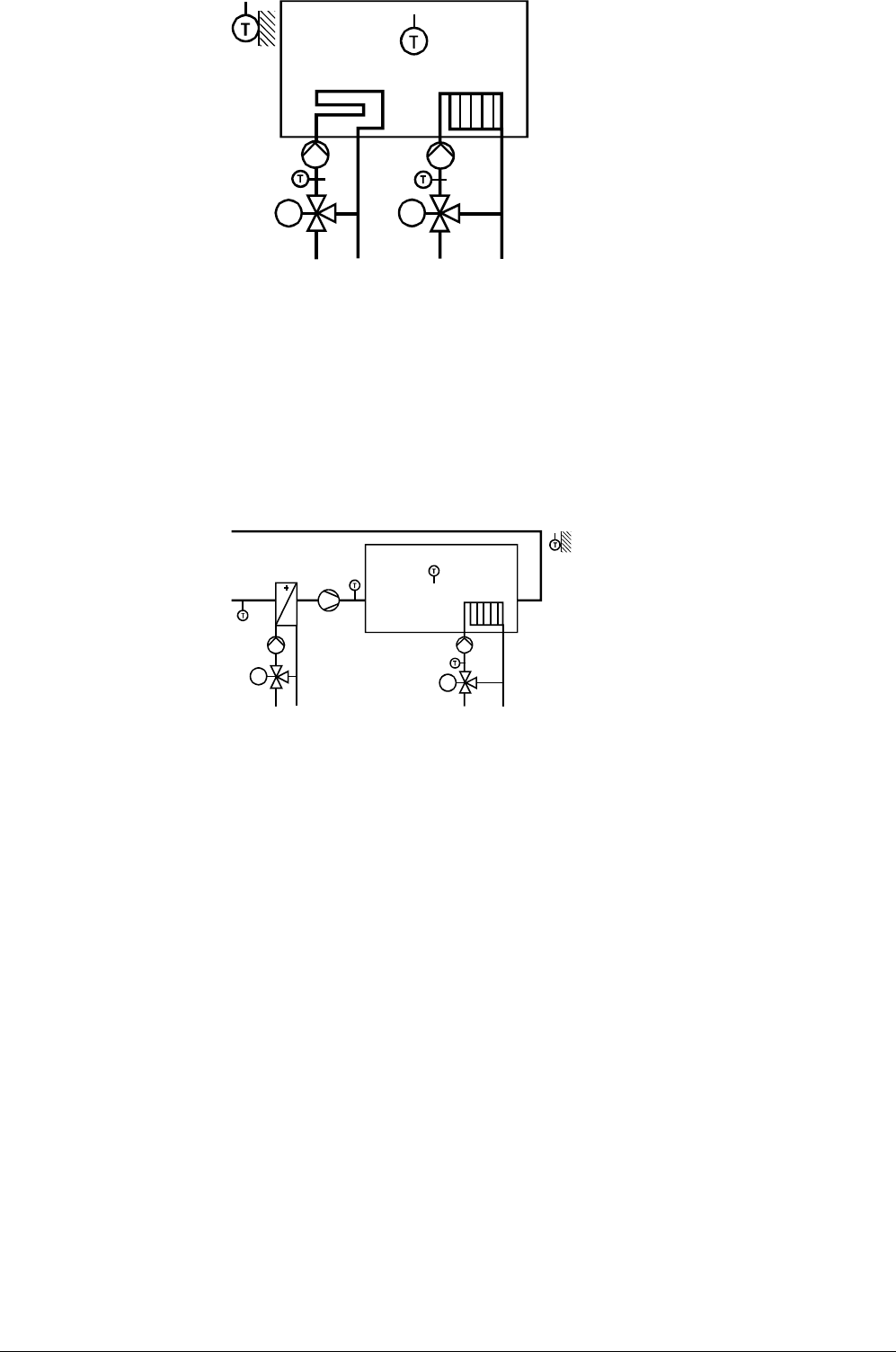

3131S61
Kombination Lüftung
-Heizung
Lösung:
Mit der Zusatzfunktion Raumregelungskombination kann der Heizkreis als Slave
betrieben werden und erhält die Raumbetriebsart sowie das Schaltuhrprogramm vom
Lüftungsregler vorgegeben. Es ist wählbar, ob die Sollwerte für den Heizkreis extern
(eingestellt am Lüftungsregler) oder intern (eingestellt am Heizungsregler)
übernommen werden.
Der Heizkreis und die Lüftung müssen derselben geografischen Zone zugeordnet sein.
Auch ein eventuell vorhandenes Raumgerät muss diese geografische Zone erhalten.
Der Lüftungsregler übernimmt immer die Funktion des Raumregelungs-Masters.
Ein eventuell vorhandenes Raumgerät wirkt immer auf den Raumregelungs-Master.
Während des Sommerbetriebs (Heizkreis über Heizgrenze ausgeschaltet) übernimmt
der Lüftungsregler den Stützbetrieb
Über die Heizgrenze (siehe Abschnitt 9.5.4 "Heizgrenzenschalter") wird die Sommer-
/Winterbetrieb-Umschaltung ermittelt und via Bus an den Lüftungsregler gesendet.
Der Raumtemperaturfühler des Lüftungsreglers darf nicht im Abluftkanal platziert sein!
Andernfalls dürfen die Funktionen "Raumtemperatureinfluss" und "Optimierungsart mit
Raumtemperatur" nicht aktiviert sein.
