Mit dieser Einstellung wird der Vorlauftemperatur-Sollwert nach oben begrenzt.
M
it dieser Einstellung wird der Vorlauftemperatur-Sollwert nach unten begrenzt. Die
Minimalbegrenzung ist nur wirksam, wenn ein Wärmebedarf vorliegt.
Mit der Einstellung "---" (keine) wird die Funktion deaktivert.

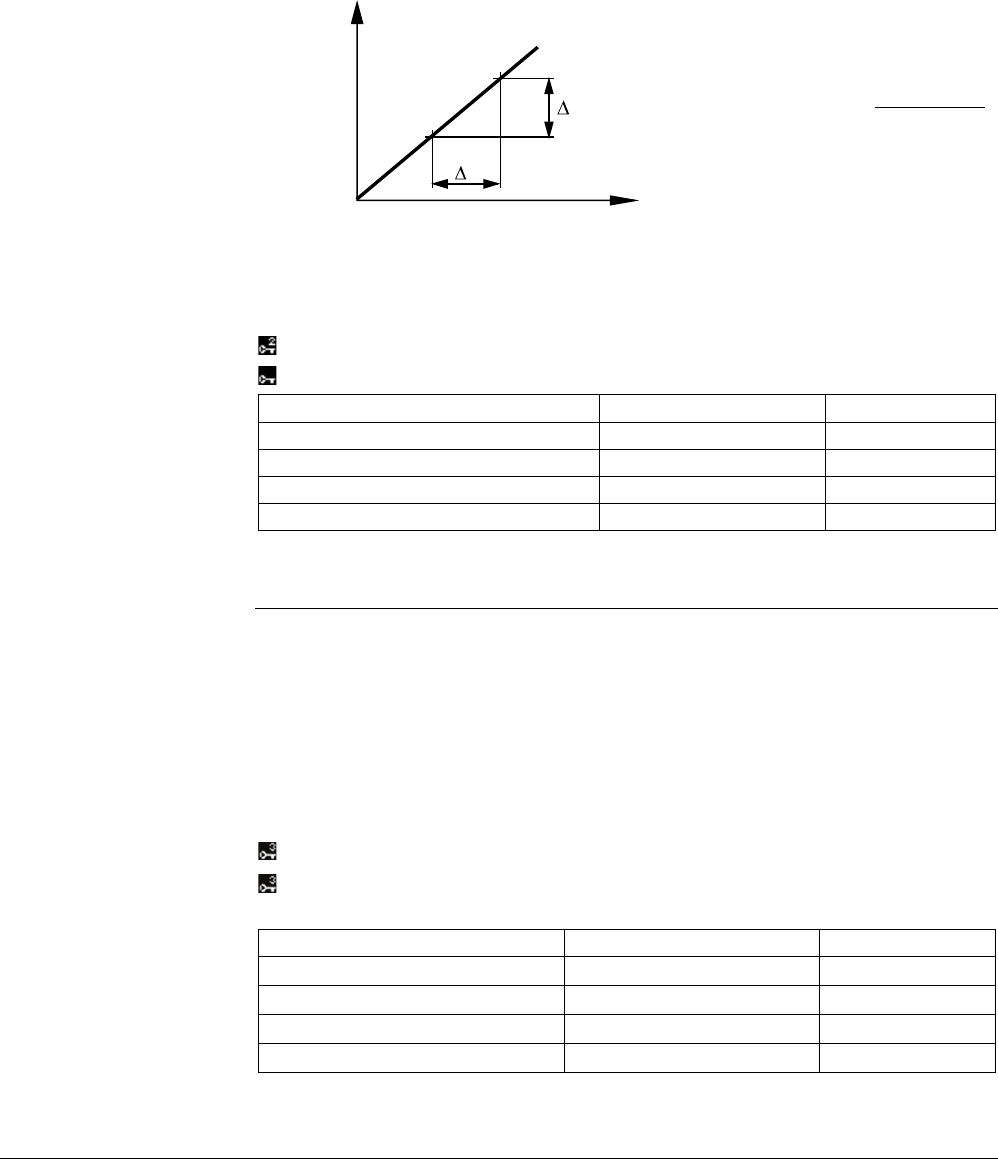

Der Anstieg der Vorlauftemperatur kann maximalbegrenzt werden (Aufheizbremse).
Der Vorlauftemperatur-Sollwert kann dann im Maximum nur noch um die eingestellte
Temperatur pro Zeiteinheit (K pro Stunde) zunehmen. Diese Funktion verhindert
Knackgeräusche in den Leitungen und verhindert eine Überlastung der
Wärmeerzeugung.
Die Funktion kann mit der Einstellung "---" unwirksam gemacht werden.
t
t
3133D01
TFlSetpt
TFlSetpt
Maximaler A
nstieg =
∆TFlSetpt
∆t
t
Zeit
∆t
Zeiteinheit
TflSetpt
Vorlauftemperatur-Sollwert
∆TflSetpt
Sollwertanstieg pro Zeiteinheit
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Begrenzungen
Bedienzeile
Bereich
Werkeinstellung
Vorlauftemperatur maximal
0…140 °C
80 °C
Vorlauftemperatur minimal
---- / 0…140 °C
----
Vorlauftemp.-Anstieg max
----/ 1…600 K/h
----
Anlagenfrostschutz
Aus / Ein
Ein
9.8.5 Impulsbegrenzung
Auf jedem Heizkreis können Impulse zur Leistungs- oder Volumenbegrenzung
aufgeschaltet werden. Voraussetzung für die Impulsbegrenzung ist ein Heizkreis-
Anlagentyp mit Mischer oder Ventil.
Die Aufschaltung der Impulse erfolgt über die Zählereingänge beim Funktionsblock
Zähler. Weitere Einzelheiten zum Funktionsblock Zähler enthält das Kapitel
12 "Funktionsblock Zähler". Nachdem ein oder mehrere Zählereingange konfiguriert
worden sind, kann die Impulsbegrenzung eingerichtet werden.
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Begrenzungen >
Impulsbegrenzung
Bedienzeile
Bereich
Werkeinstellung
Zählereingang
---/ 1…4
---
Begrenzungsart Absolut / Skaliert Absolut
Grenzwert
5…4000 Imp/min
75 Imp/min
Nachstellzeit Tn 0…255 min 60 min
Vorlauftemperatur-
Maximalbegrenzung
Vorlauftemperatur-
Minimalbegrenzung
Aufheizbremse
Einstellungen
Zählereingänge
Einstellungen
