RMH760B 9 Heizkreisregelung 2017-09-29
Mit der Raumbegrenzung-Überhöhung wird die Temperaturdifferenz für das
Ausschalten des Heizkreises eingestellt.
Mit der Raum-Schaltdifferenz wird die Temperaturdifferenz für das Einschalten des
Heizkreises eingestellt.
9.8.2 Rücklauftemperaturbegrenzung
Der Heizkreismischer kann für die Maximalbegrenzung der Rücklauftemperatur
eingesetzt werden. Eine Minimalbegrenzung wird nicht unterstützt.
Dagegen wird eine Minimalbegrenzung für alle Verbraucher vom Kessel mit gewissen
Einschränkungen unterstützt. Siehe dazu den folgenden Abschnitt 9.8.3
"Rücklauftemperatur-Minimalbegrenzung".
3133S77
Y1
B1
M1
B7
Y1
B1
M1
B7
3133S79
Haup
tregler
Vorregler
B1
Vorlauffühler
B7
Rücklauffühler
M1
Heizkreispumpe
Y1
Heizkreismischer/-ventil
Die Funktion wird über die Zusatzkonfigurationen aktiviert:
… > Heizkreis 1 (bzw. 2 oder 3) > Eingänge > Rücklauffühler Klemme zuordnen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Begrenzungen
Bedienzeile
Bereich
Werkeinstellung
[Stützpunkt 1] Aussentemp
–50…50 °C
–20 °C
Stützpunkt 1] Rücklauftemp
---- / 0…140 °C
----°C
[Stützpunkt 2] Aussentemp
–50…50 °C
10 °C
[Stützpunkt 2] Rücklauftemp
----/ 0…140 °C
----°C

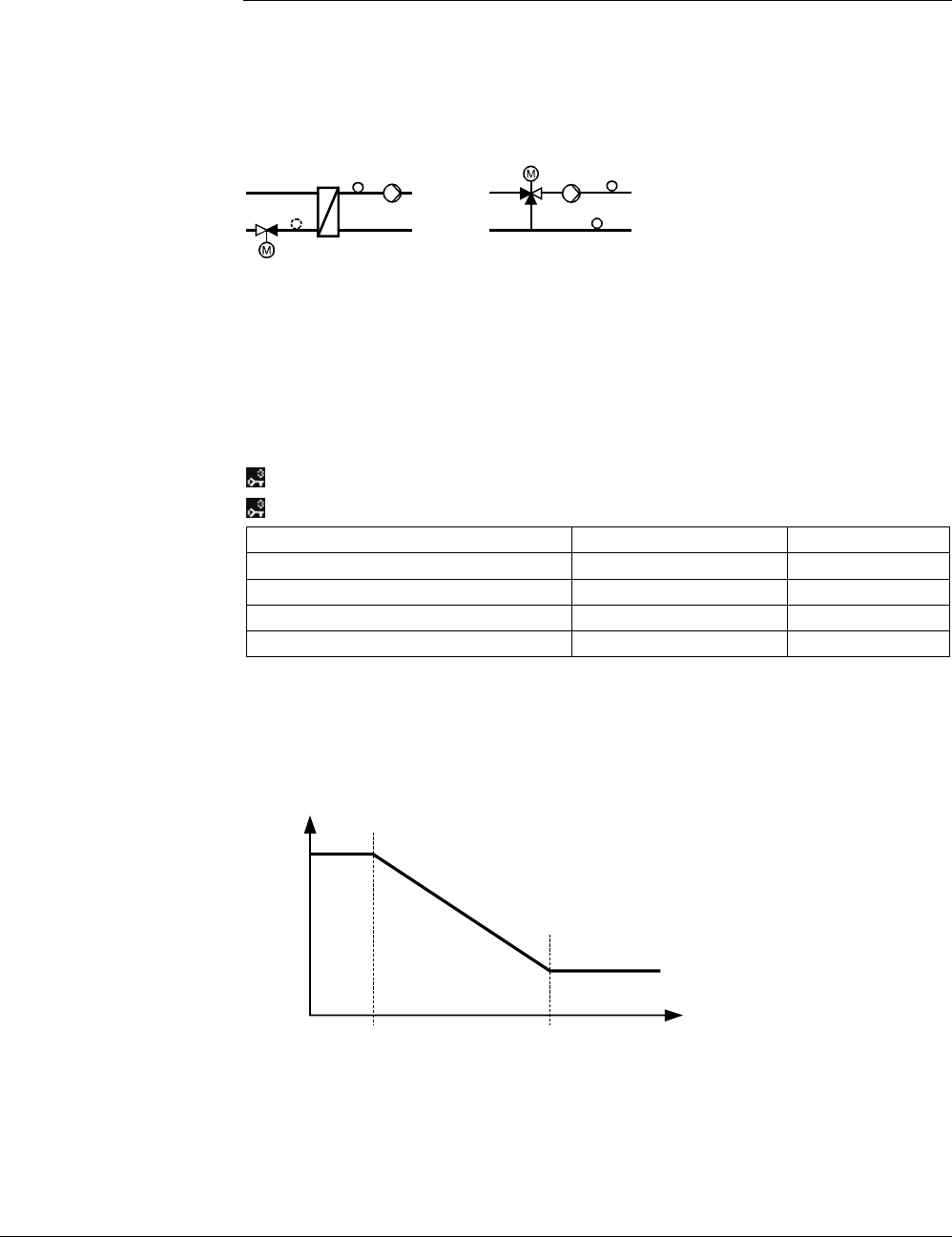

Der Rücklaufbegrenzungswert ist entweder konstant oder er ändert in Abhängigkeit der
Aussentemperatur. Die Begrenzung wird aktiviert, wenn bei mindestens einem
Rücklaufmaximalsollwert ein gültiger Wert eingestellt ist.
3133D02
TOeff
TRtLim
[Stützpunkt 1]
Rücklauftemperatur
[Stützpunkt 2]
Rücklauftemperatur
[Stützpunkt 1]
Aussentemperatur
[Stützpunkt 2]
Aussentemperatur
TRtLim
Grenzwert der Rücklaufbegrenzung
TOeff
Gemischte (effektiv wirkende) Aussentemperatur
Stützpunkt 1
Maximaler Rücklaufbegrenzungswert, wirksam bei tiefer Aussentemperatur
Stützpunkt 2
Minimaler Rücklaufbegrenzungswert, wirksam bei hoher Aussentemperatur
Raumbegrenzung
-
Überhöhung
Raum-Schaltdifferenz
Zusatzkonfiguration
Einstellungen
Maximalbegrenzung
