Modularer Heiz
ungsregler
RMH760B 9 Heizkreisregelung
2017-09-29
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Optimierungen / Einflüsse
Bedienzeile
Bereich
Werkeinstellung
'Sonnenintensitätseinfluss
---- / 0.0…15.0 K
----

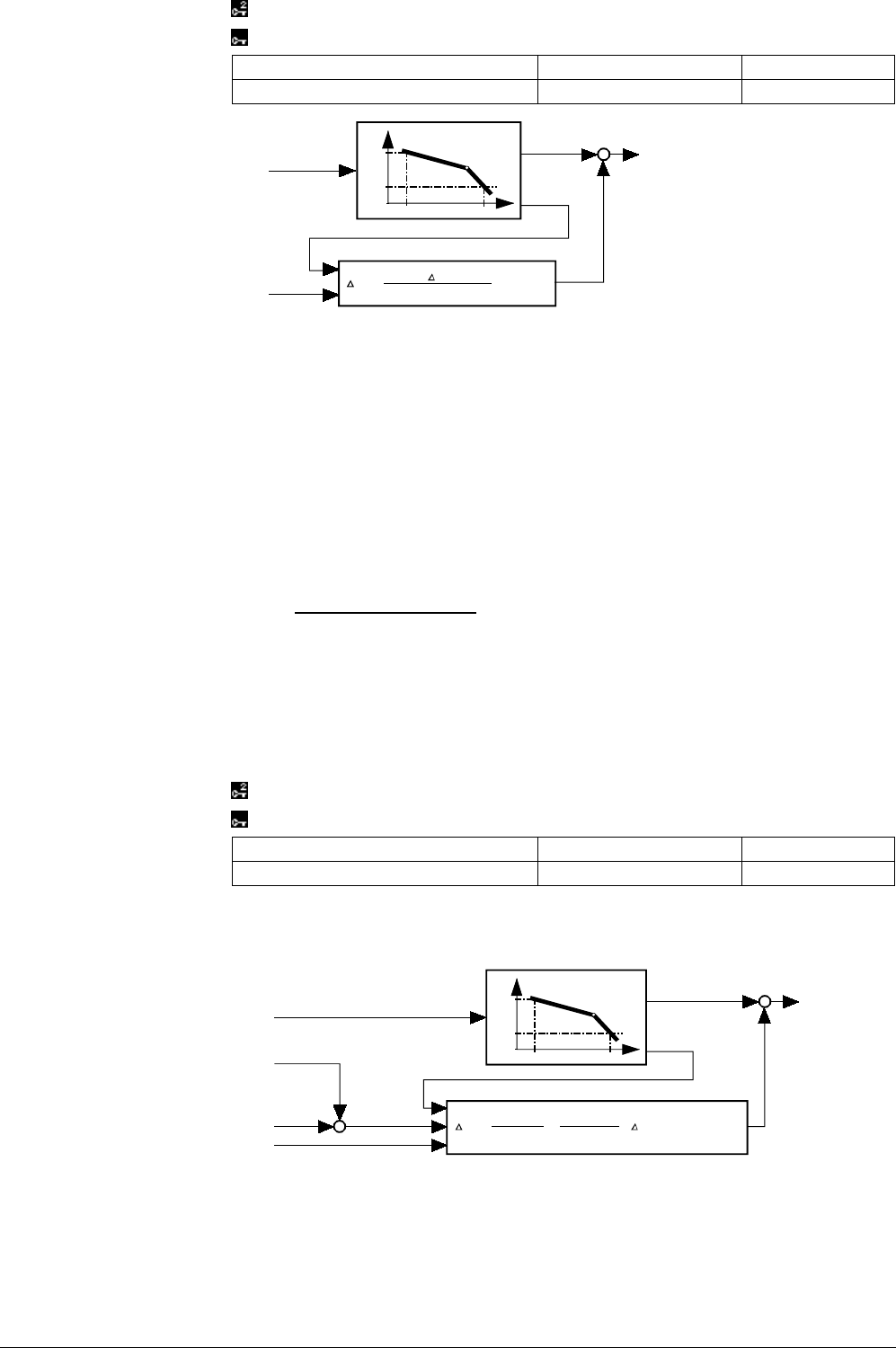

3131B23
TOeff
Isun
SpTFlDe
SpTFlHi
SpTRN
TFl
TOeff
TODe TOHi
sHc
-
+
TFl
sHc
TFl =
Isun × TRsnNom
1000 W/m
2
× (sHc + 1)
∆TRsnNom
Raumtemperaturerhöhung bei 1000 W/m
2
Isun
Gefilterte Sonnenintensität
sHc
Heizkennliniensteilheit
Der Sonnenintensitätsfühler muss in der Zusatzkonfiguration konfiguriert werden. Bei
Bedarf ist der DC 0…10 V-Eingang des Reglers dem Fühlerausgang anzupassen.
DC 0…10 V
≅ 0…1000 W/m
2
entspricht der Werkeinstellung.
Die Einstellung des Sonnenintensitätseinflusses muss auf jeden Fall dem Gebäude
entsprechend angepasst werden. Eingestellt wird die Raumtemperaturerhöhung
∆TRsnNorm welche sich bei einer Sonneneinstrahlung von 1000 W/m
2
ergibt.
Mit diesem Parameter und der aktuellen (leicht) gedämpften Sonnenintensität
errechnet der Regler die Vorlauftemperaturkorrektur
∆TFl durch die
Sonneneinstrahlung (Isun) wie folgt:
∆TFl =
Isun × ∆TRsnNorm
× (sHc + 1)
1000
Pro Regler kann nur ein Windgeschwindigkeitsfühler aufgeschaltet werden.
Konfiguration und Parametrierung siehe Kapitel 13 "Funktionsblock Diverses".
Der Einfluss der Windgeschwindigkeit wird pro Heizkreis separat eingestellt. Er ist
ausschaltbar (Eingabe ----).
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Optimierungen / Einflüsse
Bedienzeile
Bereich
Werkeinstellung
'Windgeschwindigkeitseinfluss
---- (keine) / 0.0…10.0 K
----
Eingestellt wird die Raumtemperaturabsenkung, welche sich bei einer
Windgeschwindigkeit von 20 m/sec ergibt. Der Einfluss bezieht sich auf die
Auslegungstemperatur bei Stützpunkt
.
3131B24
TOeff
Vwd
SpTFlDe
SpTFlHi
SpTRN
TFl
TOeff
TODe TOHi
sHc
-
+
TFl
sHc
-
+
TO
SpTR
TFl =
× (sHc + 1)
Vwd - 0.8
20 - 0.8
SpTR - TO
20 - TODE
× TRwdNom
×
SpTR - TO
∆TRwdNom
Raumtemperaturabsenkung bei 20 °C
sHc
Heizkennliniensteilheit
SpTR
Raumtemperatur-Sollwert
TODE
Aussentemperatur beim Auslegungspunkt
TOeff
Wirksame Aussentemperatur
Vwd
Gefilterte Windgeschwindigkeit
Einstellungen
Einfluss der
Windgeschwindigkeit
Einstellungen
