Modularer Heiz
ungsregler
RMH760B 9 Heizkreisregelung
2017-09-29
Faustformel für die Berechnung der Überhöhung:
Überhöhung ≈
(Vorlauftemperatur-Sollwert
bei nH = 1
– 20 °C)
×
(nH – 1)
Überhöhung ≈
(32 °C – 20 °C)
×
(1.5 – 1)
= 6 K
Hauptmenü > Heizkreis 1 (bzw. 2 oder 3) > Heizkennlinie
Bedienzeile
Bereich
Werkeinstellung
[Stützpunkt 1] Aussentemp
–50…10 °C
–11 °C
[Stützpunkt 1] Vorlauftemp
25…140 °C
60 °C
[Stützpunkt 2] Aussentemp
5…30 °C
15 °C
[Stützpunkt 2] Vorlauftemp
5…140 °C
30 °C
Heizkörperexponent
1.00…2.00
1.30
• Die Heizkennlinie ist identisch mit jener von DESIGO.
• Die Einstellung des Heizkörperexponenten ist physikalisch begründet und kann vom
Heizsystem abgeleitet werden.
9.5.3 Einflüsse auf den Vorlauftemperatur-Sollwert
Die Basis für den Vorlauftemperatur-Sollwert ist die Heizkennlinie. Zusätzlich wird der
Sollwert von folgenden Grössen beeinflusst:
• Raum-Sollwerte
• Raumtemperatur
• Schnellaufheizung (siehe Abschnitt 9.7.3 "Schnellabsenkung
und
S
chnellaufheizung"
)
D

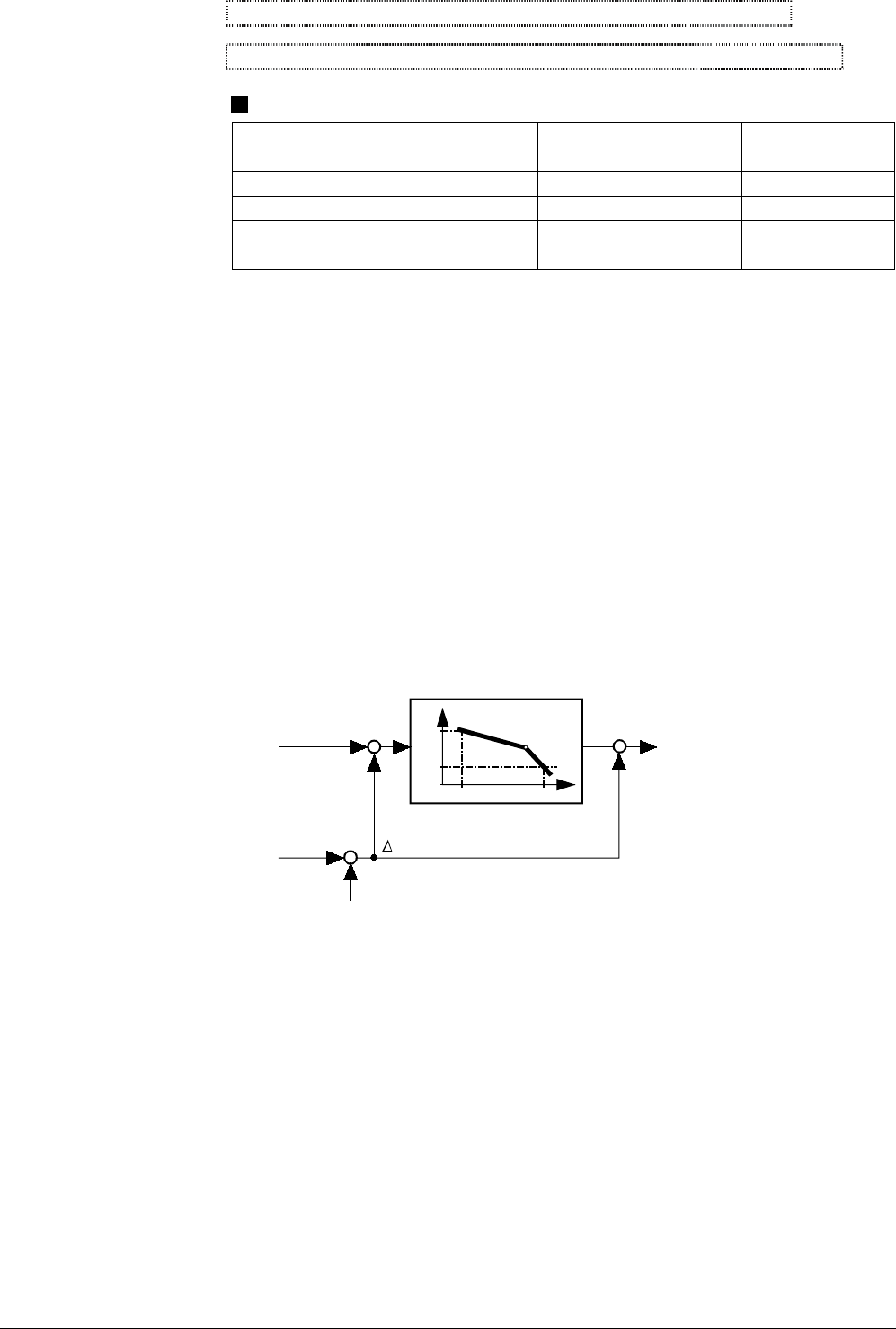

ie Basisheizkennlinie gilt für einen Raumtemperatursollwert von 20 °C. Eine positive
Raumtemperatur-Sollwertänderung
∆TR entspricht einer Verschiebung der
Heizkennlinie um denselben Betrag in Richtung der Aussentemperatur und einer
Verschiebung um denselben Wert in Richtung Vorlauftemperatur.
3131B21
TFl
TOeff
+
-
SpTR
20 °C
SpTFlDe
SpTFlHi
SpTRN
TFl
TOeff
TODe TOHi
+
-
+
+
SpTR
Angenähert entspricht dies dem Wert:
∆TFl = ∆TRw × (sHc + 1)
sHc =
SpTFlDe – SpTFlHi
ToHi – ToDe
Sollwertkorrektur ∆TRw = 2 K. ∆TFl = ?
sHc =
60 – 30
= 1.5
⇒
∆TFl = 2 K × (1,5 + 1) = 5 K
(15– [–5 ])
E
ine Abweichung der Raumtemperatur vom Raumtemperatursollwert hat nur dann
einen Einfluss auf den Vorlauftemperatur-Sollwert, wenn der Raumtemperatureinfluss
aktiviert ist.
Faustformel:
In obigem Beispiel:
Heizkennlinie
Hinweise
Einfluss
Raumtemper
atur-
Sollwert
Beispiel
Einfluss der
Raumtemperatur
