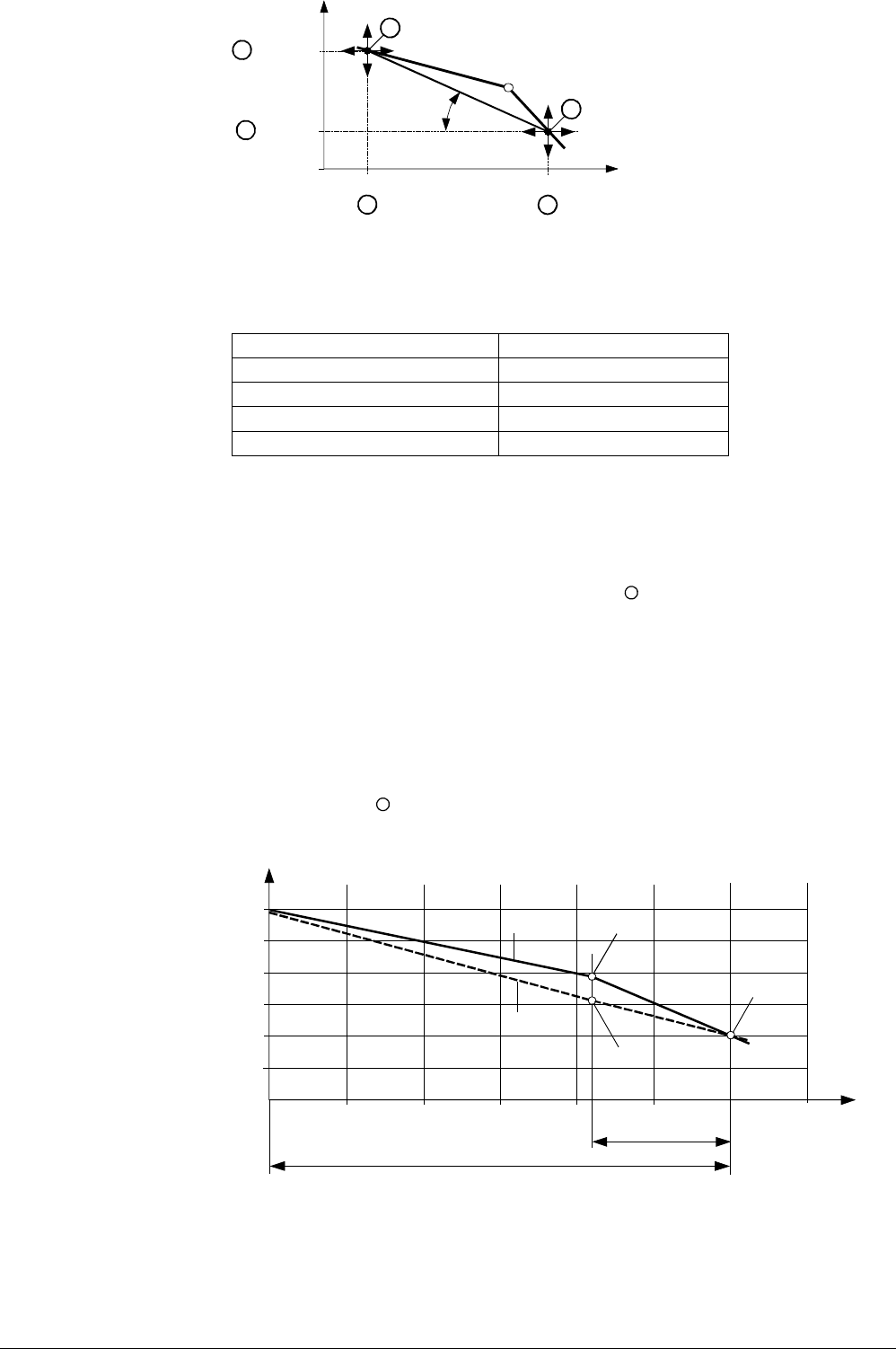

Die nichtlineare Wärmeübertragung wird mit dem Heizkörperexponenten nH
berücksichtigt. Die folgende Tabelle gibt eine Übersicht der üblicherweise eingesetzten
Heizungssysteme:
Wärmeübertragung über…
Heizkörperexponent nH
Fussbodenheizung
1.05…1.1
Flachheizkörper
1.26…1.33
Heizkörper nach DIN 4703
1.3
Konvektoren
1.25…1.45
Mit einem Heizkörperexponenten zwischen 1…1.5 hat die Heizkennlinie nur eine
schwache Krümmung und kann deshalb abschnittweise durch eine Linearisierung
ersetzt werden. Dies wird durch Setzen eines weiteren Stützpunktes, des
Knickpunktes, erreicht.
Der Knickpunkt befindet sich 30 % unter der Aussentemperatur, bei welcher der
Vorlaufsollwert 20 °C ist und der Aussentemperatur
A
bei Stützpunkt .
Der Stützpunkt
 (üblicherweise gesetzt bei der Heizgrenze) bestimmt also nicht
direkt die Platzierung des Knickpunktes.
Die Basisheizkennlinie gilt für einen Raumtemperatur-Sollwert von 20 °C. Bei tieferem
oder höherem Sollwert verschiebt sich die Kennlinie entsprechend (siehe Abschnitt
9.5.3 "Einflüsse auf den Vorlauftemperatur-Sollwert").
A
ussentemperatur beim Vorlaufsollwert 20 °C = 20 °C
Aussentemperatur
A
= –10 °C
30 % dieses Bereiches = 9 K
Daraus ergibt sich ein Knickpunkt bei 11 °C Aussentemperatur
nH = 1.5
nH = 1.0
30 K = 100 %
9 K = 30 %
-10
-5
0 5
10
15
20
25
60
50
40
30
20
10
0
TFl
TO
3131D34
38 °C
32 °C
"20/20 °C"
Die Überhöhung beim Knickpunkt ist vom Vorlauftemperatur-Sollwert und vom
Heizkörperexponent abhängig.
Heizkörperexponent
Knickpunkt
Hinweis
Beispiel
