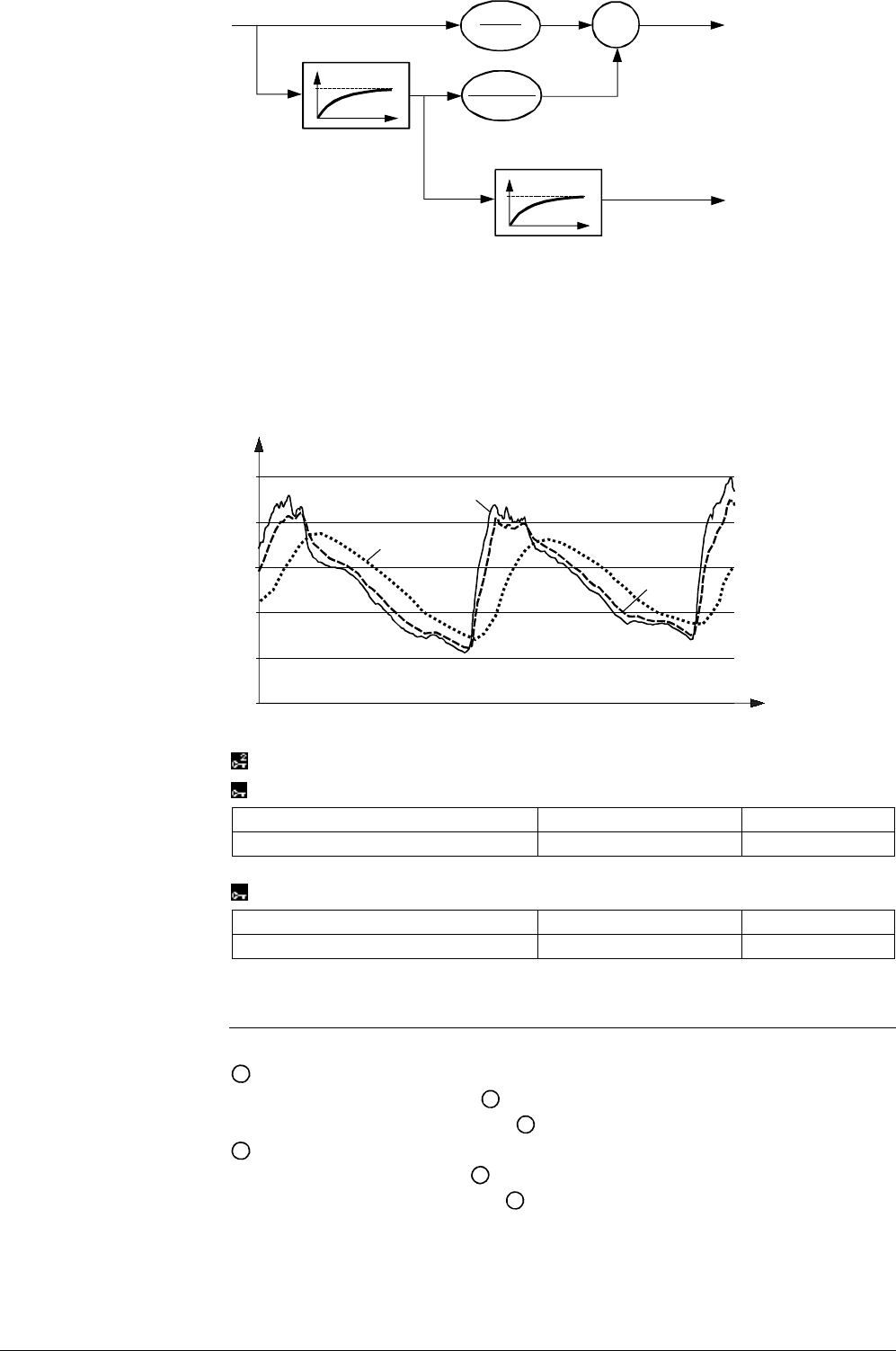

Für die Heizgrenze werden die aktuelle, die gemischte und die gedämpfte
Aussentemperatur berücksichtigt.
Im Auslieferungszustand beträgt der Fensteranteil 50 %, womit die gemischte
Aussentemperatur der Mittelwert aus der aktuellen und der gefilterten
Aussentemperatur ist.
Sie wird wie folgt berechnet:
TOeff = (0.5 × TO) + (0.5 × TOfil)
0
5
10
15
20
25
TOstrDmp
TOeff
t
3131D23
TO
TO
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Raumheizung
Bedienzeile
Bereich
Werkeinstellung
Gebäudezeitkonstante.
0…200 h
20 h
Hauptmenü > Heizkreis 1 (bzw. 2 oder 3) > Heizkennlinie
Bedienzeile
Bereich
Werkeinstellung
Fensteranteil
0…100 %
50 %
9.5.2 Heizkennlinie
Die Heizkennlinie wird durch zwei Stützpunkte bestimmt:
1
:
bei der Auslegungstemperatur
• Aussentemperatur TODef
A
• Vorlauftemperatur SetPTFlDef
B
2
:
bei der theoretischen Heizgrenze
• Aussentemperatur TOHi
C
• Vorlauftemperatur SetPTFlHi
D
⇒
p
Window
= 50%
Einstellungen
Heizkennlinie
Stützpunkte
