119/256
Siemens CE1P3133de
Building Technologies
Modularer Heiz
ungsregler
RMH760B 9 Heizkreisregelung
2017-09-29
Die vorgegebenen Sollwerte für Komfort und Prekomfort können am Raumgerät
QAW740 um ±3 K korrigiert werden.
Es ist möglich, einen konventionellen Raumtemperatursollwertgeber (absoluter oder
relativer) zu verwenden. Weitere Einzelheiten zu diesem Thema enthalten die beiden
folgenden Abschnitte.
Die vier Sollwerte werden gemäss folgenden Regeln korrigiert:
• Parallele Korrektur von Komfort- und Prekomfort-Sollwert
• Wird der Economy-Sollwert erreicht, wird er mit dem Prekomfort-Sollwert mitgeschoben
• Beim Schutzbetrieb-Sollwert sind die Komfort-, Prekomfort- und Economy-Sollwert
e
begr
enzt
D
er wirksame Sollwert wird im Hauptmenü und auf der Infoseite angezeigt.
Hauptmenü > Heizkreis 1 (bzw. 2 oder 3) > Eingänge / Sollwerte
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Raumtemp.-Sollwert aktuell
…°C
Raum-Sollwert absolut*
…°C
Raum-Sollwert relativ*
…°C
* nur, wenn über die Zusatzkonfiguration konfiguriert

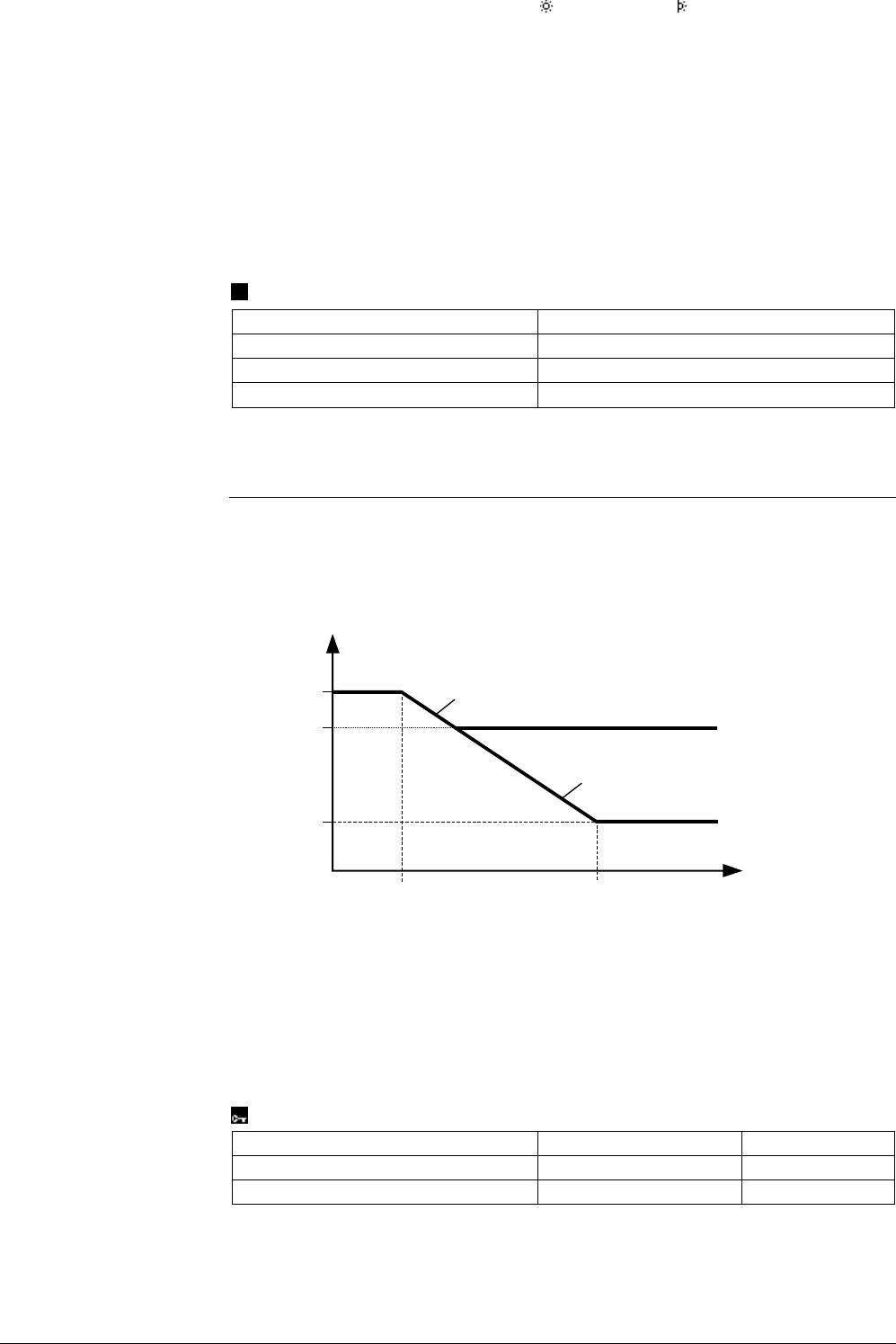

9.4.2 Anhebung des Economy-Sollwerts
Der Economy-Raumsollwert wird in Abhängigkeit der gemischten Aussentemperatur
angehoben. Die Anhebung ist bei tiefen Aussentemperaturen grösser und entfällt bei
hohen Aussentemperaturen, wobei die Übergänge einstellbar sind.
Die Funktion hilft, Lastspitzen beim Wechsel von der Economy- zur Prekomfort- oder
Komfort-Betriebsart zu vermeiden.
3133D04
TOeff
TRSetpt
TRSetptEco
TRSetptPreC
TRSetptCmf
–15°C
EndPt
–5°C
SrtPt
TRSetptEco+
∆
TRSetptEco+
∆ /
TRSetptPreC+
∆
EndPt
Endpunkt der Anhebung; in der Grafik –15 °C
SrtPt
Startpunkt der Anhebung; in der Grafik –5 °C
TOeff
Gemischte (effektiv wirkende) Aussentemperatur
TRSetpt
Raumtemperatur-Sollwert
TRSetptCmf
Komfortsollwert
TRSetptEco
Economy-Sollwert
TRSetptEco+∆
Angehobener Economy-Sollwert
TRSetptPreC
Prekomfort-Sollwert
TRSetptPreC+∆
Angehobener Prekomfort-Sollwert
H
auptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Optimierungen / Einflüsse
Bedienzeile
Bereich
Werkeinstellung
Economy-Anhebung Startpunkt
–15…50 °C
–5 °C
Economy-Anhebung Endpunkt
–50…–5 °C
–15 °C
Fernsollwertgeber
Anzeige der Eingä
n
ge und
Sollwerte
Einstellungen
