115/256
Siemens CE1P3133de
Building Technologies
Modularer Heiz
ungsregler
RMH760B 9 Heizkreisregelung
2017-09-29
Der Eingang wird über die Zusatzkonfiguration aktiviert:
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Heizkreis 1 (bzw. 2 oder 3) > Eingänge
> Timerfunktion Klemme zuordnen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Raumheizung
Bedienzeile
Bereich
Werkeinstellung
Timerfunktion
0…720 min
60 min
Diese Einstellung gilt nicht für das Raumgerät QAW740, die Einstellung erfolgt in
diesem Fall direkt am Raumgerät
Der aktivierte Timer kann durch Änderung der Raumbetriebsart (z. B. über den
Raumbetriebswahlschalter) abgebrochen werden.
9.3.5 Raumbetriebsart-Ausgänge
Die Funktionsblock-Ausgänge "Betriebsart R1" und "Betriebsart R2" erlauben es, die
resultierende Raumbetriebsart eines Heizkreises an ein oder zwei Relais auszugeben.
Dies ist immer möglich; dabei spielt es keine Rolle, ob die Heizkreisregelung verwendet
wird.

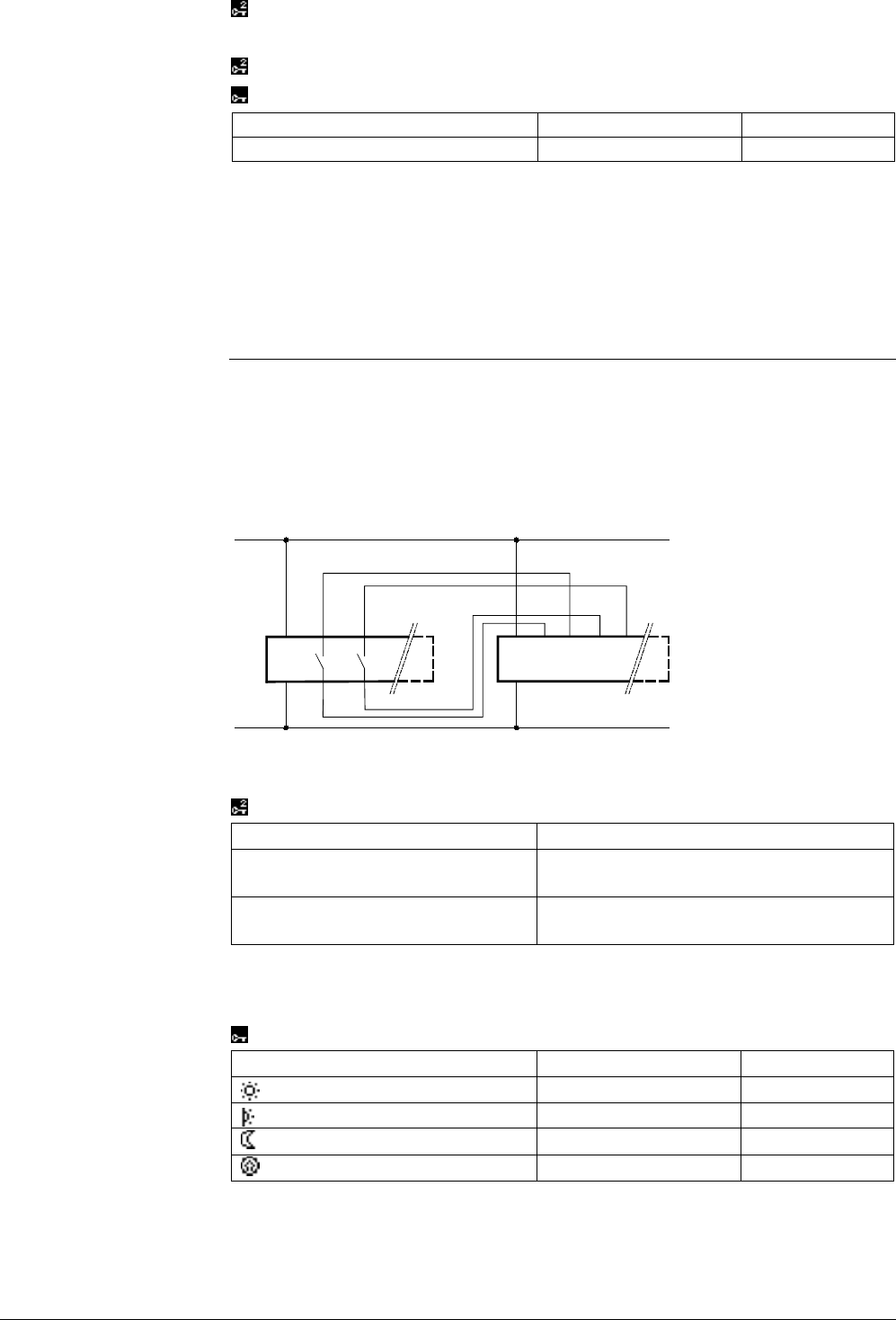

W
eitergabe der resultierenden Raumbetriebsart von den Relaisausgängen Qx des
RMH760B an einen Synco™200-Regler:
G
G0
AC 24 V
G
G0
M D1
N2
3121A05
G
G0
N1
Qx3
Qx4
Qx3
Qx4
M D2
N1
RMH760B
N2
Synco™200 RLU2…
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Heizkreis 1 (bzw. 2 oder 3) >Ausgänge
Bedienzeile
Einstellbare Werte / Anzeige / Bemerkung
Betriebsart-Relais 1
--- / N.Q1… usw. (nur freie Relais) /
Zuordnen der Betriebsart-Relais
Betriebsart-Relais 2
--- / N.Q1… usw. (nur freie Relais) /
Zuordnen des Betriebsart-Relais
Im Menü Einstellungen kann zu jeder Raumbetriebsart definiert werden, welches
Betriebsart-Relais schalten soll.
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Raumheizung
Bedienzeile Bereich Werkeinstellung
Komfort-Relaisansteuerung
--- / R1 / R2 / R1+R2
---
Prekomfort-Relaisansteu’ng
--- / R1 / R2 / R1+R2 ---
Economy-Relaisansteuerung
--- / R1 / R2 / R1+R2
R2
Schutzbetr.-Relaisansteuer’g
--- / R1 / R2 / R1+R2
R1+R2
D
ie Werkeinstellung wurde so gewählt, dass die digitalen Ausgänge direkt mit den
digitalen Eingängen des Synco™200-Reglers verbunden werden können.
Zusatzkonfiguration
Einstellungen
Hinweis betr. QAW740
Tipp
Zweck
Anwendungsbeispiel
Konfiguration der be
i
den
Betriebsart-Relais
Einstellungen
Hinweis zur
Werkeinstellung
