RMH760B 9 Heizkreisregelung
2017-09-29
9 Heizkreisregelung

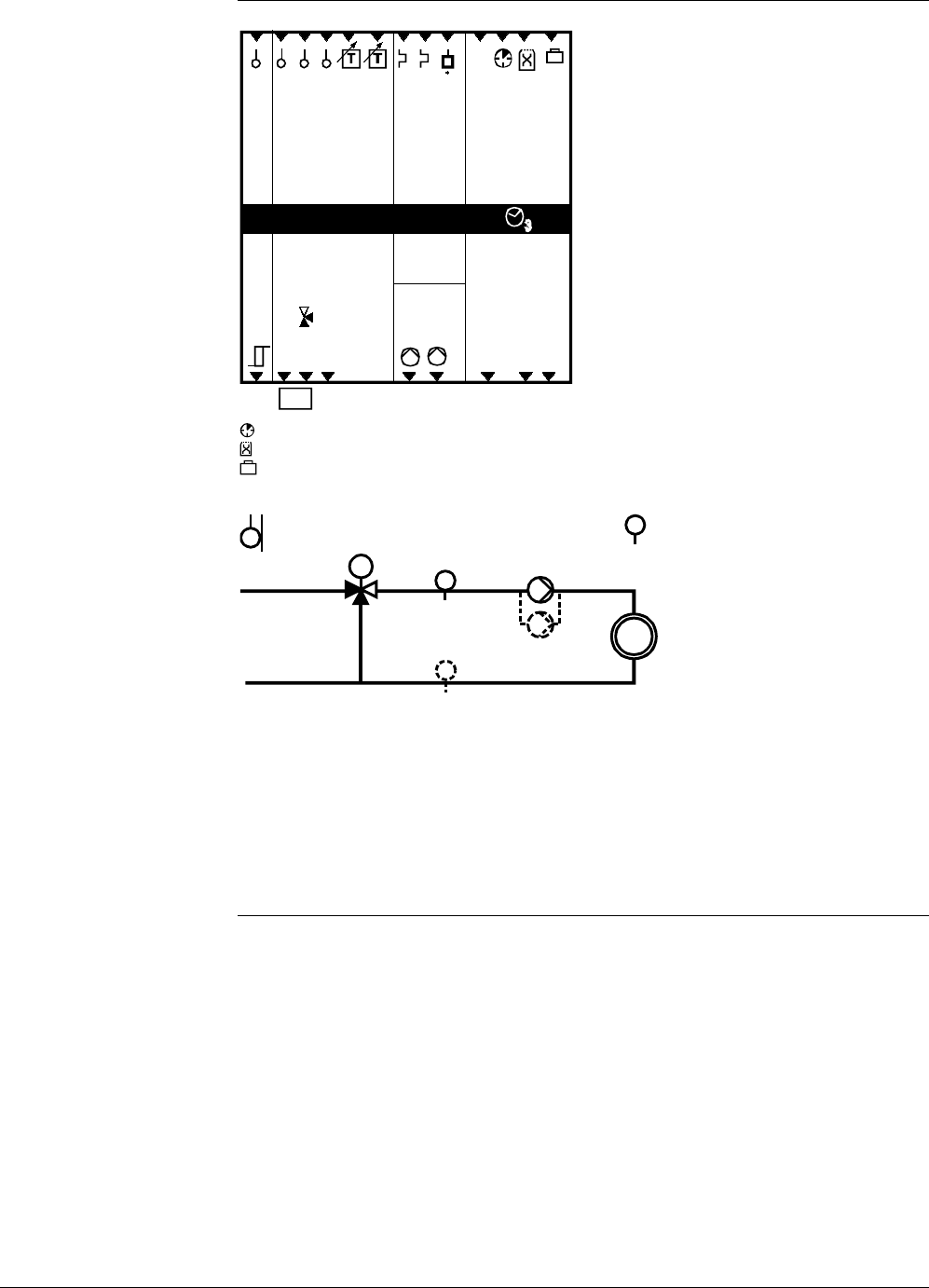

9.1 Funktionsblock-Übersicht
a
a
a a d d
a
Q
0...10 V
Y
Q
d
d
B
d
B
V
Q
2)
1)
3P
a
R1
Q
R2
Q
d d
Q
Vorlauf
Rücklauf
Raum
Raum rel.
Raum abs.
Aussen
Betriebsart
Timer
zu
auf
Heizgrenze
Betriebsart
Heizkreis-
pumpe
Heizkreis 3
Timerfunktion
Sondertageingang
Ferieneingang
3133S101
T
T
TRtHCtr
TFlHCtr
HCtrPu
HCtrVlvMx
T
TR
HCtrPu_B
T
TO
HctrPu
Heizkreispumpe
HctrPu_B
Heizkreispumpe B
HCtrVlvMx
Heizkreismischer
TFlHCtr
Vorlauftemperaturfühler
TO
Aussentemperaturfühler
TR
Raumtemperaturfühler
TRtHCtr
Rücklauftemperaturfühler
9.2 Konfiguration
Die Heizkreise werden in den folgenden Anlagentypen per Werkeinstellung aktiviert:
• Heizkreis 1 in den Anlagentypen Hx-2, Hx-3, Hx-4, Hx-5, Hx-6 und Hx-7
• Heizkreis 2 in den Anlagentypen Hx-4, Hx-5, Hx-6 und Hx-7
• Heizkreis 3 in den Anlagentypen Hx-6 und Hx-7
In jedem Heizkreis werden immer ein Mischer oder Ventil, eine Pumpe und der
Vorlauffühler vorkonfiguriert. In den Anlagentypen H5-x und H6-x wird zusätzlich der
Rücklauffühler vorkonfiguriert.
Der Heizkreis 1 ist je nach Möglichkeit auf dem Grundmodul oder auf dem
Heizkreismodul RMZ782B vorkonfiguriert. Die Heizkreise 2 und 3 sind immer auf dem
Heizkreismodul RMZ782B vorkonfiguriert.
Eine ausführliche Beschreibung enthält Abschnitt 3.2 "Grundkonfiguration".
Heizkreisschema
Grundkonfiguration
