6
Building Technologies / HVAC Products CE1B3123x4-hu 74 319 0505 0 a 06.04.2006
Navigáció a menüben

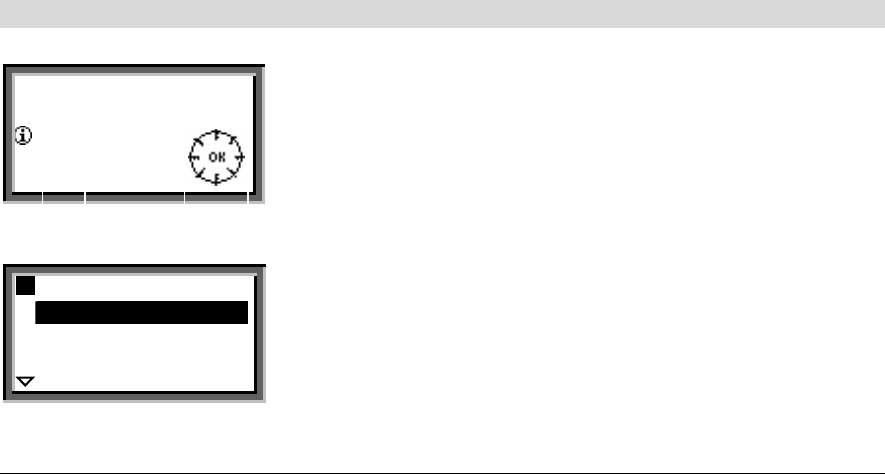

Kezdőkép:
Hétfő 20.10.05 14:52
Üdvözöljük
« Információ
Főmenü »
▼
Főmenü:
Főmenü
Időkapcsoló 1…
Bemenetek…
Adatgyűjtés…
Vezérlések…
▼
Bevezetés
A kezelési leírés segít Önnek az RMS705 kezelésében minden általános
szituációban az egyes fejezetek kérdéseinek segítségével (Szeretné ... ?,
stb., melyet a 11. oldalon talál).
A megadott információ tartalmazza az elérési útvonalat, melyet követnie kell
a menün keresztül ahhoz, hogy a kívánt funkciót elérje a kezdőképtől a
beállítani kívánt értékig.
Kezdőkép
Alaphelyzetben a képernyő mindíg a kezdőképet mutatja – kivéve, ha hiba
keletkezett.
1. Nyomja meg az OK gombot: megjelenik a Főmenü menülistája.
Főmenü
2. Forgassa az OK gombot: a kurzor továbblép a következő menüsorra.
3. A kiválasztott menüsor fekete háttérben inverz szöveggel jelenik meg.
4. Válassza ki a kívánt menüsort.
5. Belépés az OK gomb megnyomásával.
